如何判断三极管的好坏

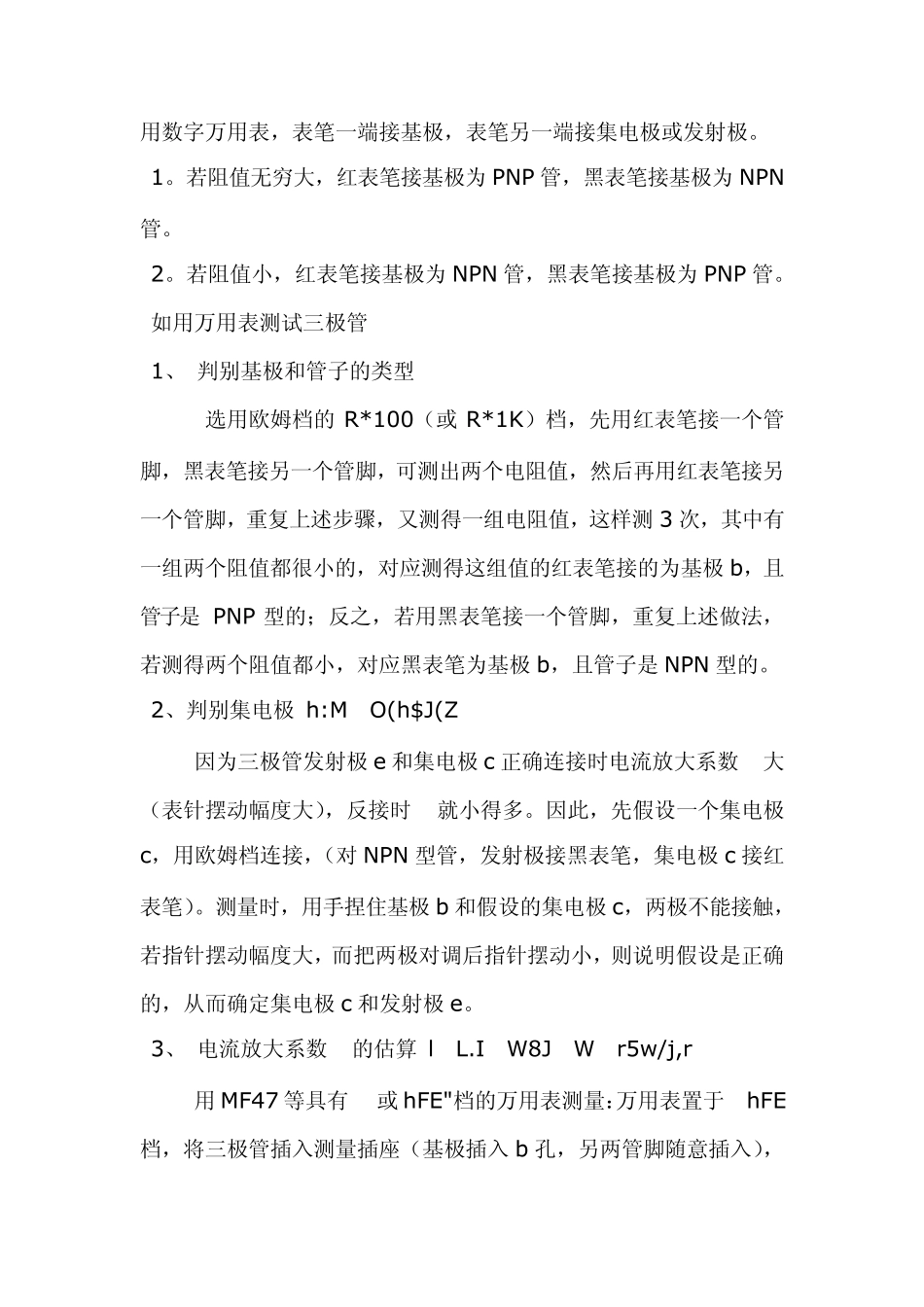

用数字万用表，表笔一端接基极，表笔另一端接集电极或发射极。 1。若阻值无穷大，红表笔接基极为PNP 管，黑表笔接基极为NPN管。 2。若阻值小，红表笔接基极为NPN 管，黑表笔接基极为PNP 管。 如用万用表测试三极管 1、 判别基极和管子的类型 选用欧姆档的 R*100（或R*1K）档，先用红表笔接一个管脚，黑表笔接另一个管脚，可测出两个电阻值，然后再用红表笔接另一个管脚，重复上述步骤，又测得一组电阻值，这样测3 次，其中有一组两个阻值都很小的，对应测得这组值的红表笔接的为基极b，且管子是 PNP 型的；反之，若用黑表笔接一个管脚，重复上述做法，若测得两个阻值都小，对应黑表笔为基极b，且管子是 NPN 型的。 2、判别集电极 h:MO(h$J(Z 因为三极管发射极e 和集电极c 正确连接时电流放大系数β大（表针摆动幅度大），反接时 β就小得多。因此，先假设一个集电极c，用欧姆档连接，（对 NPN 型管，发射极接黑表笔，集电极c 接红表笔）。测量时，用手捏住基极b 和假设的集电极c，两极不能接触，若指针摆动幅度大，而把两极对调后指针摆动小，则说明假设是正确的，从而确定集电极c 和发射极e。 3、 电流放大系数β的估算 lL.IW8JWr5w /j,r 用MF47 等具有“β或hFE"档的万用表测量：万用表置于“hFE”档，将三极管插入测量插座（基极插入 b 孔，另两管脚随意插入），记下β读数。再将另两管脚对调后插入，也记下β读数。两次测量中，β读数大的那一次管脚插入是正确的。测量时需注意NPN 管和PNP 管应插入各自相应的插座。:h:mAa;GMs 若万用表上没有hFE 插孔，选用欧姆档的R*100（或R*1K）档。对NPN 型管，红表笔接发射极，黑表笔接集电极，测量时，只要比较用手捏住基极和集电极（两极不能接触），和把手放开两种情况小指针摆动的大小，摆动越大，β值越高。 4、硅管、锗管的判别@&N/` } 5dpes%zV 硅管和锗管在特性上有很大不同，使用时应加以区别。我们知道，硅管和锗管的PN 结正向电阻是不一样的，即硅管的正向电阻大，锗管的小。利用这一特性就可以用万用表来判别一只晶体管是硅管还是锗管。 %Qg\`'Se 将万用表拨到 R*100 挡或R*1K 挡。测量NPN 型的三极管时，万用表的负端接基极，正端接集电极或发射极；测量PNP 型的三极管时，万用表的正端接基极，负端接集电极或发射极。 按上述方法接好后，如果万用表的表针指示在表盘的右端或靠近满刻度的位置上（即阻值较小），那么所测的管子是锗管...
