如何利用BIM得到建筑表皮设计的综合解决方案

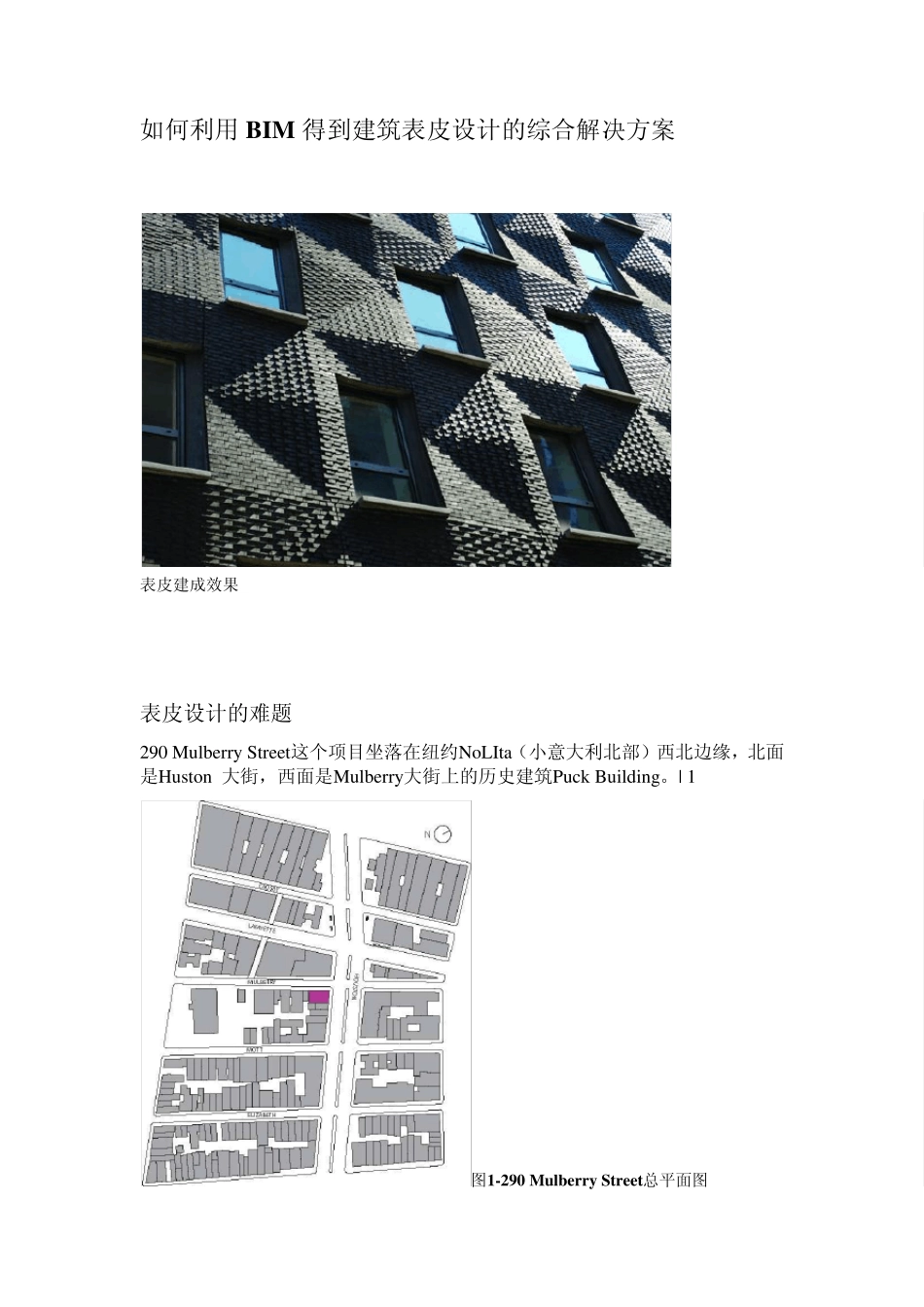

如何利用BIM 得到建筑表皮设计的综合解决方案 表皮建成效果 表皮设计的难题 290 Mulberry Street这个项目坐落在纽约NoLIta（小意大利北部）西北边缘，北面是Huston 大街，西面是Mulberry大街上的历史建筑Puck Building。| 1 图1-290 Mulberry Street总平面图 包括屋顶设备层在内这座建筑高13层，首层和地下室是商业空间，楼上有9个住宅。它的标准层平面有2000平方英尺。考虑到这个区域的房地产价格，290 Mulberry Street表皮厚度的优化对于平衡表皮设计增加的价值和可售面积的价值至关重要。 城市区划要求该建筑朝向Huston和Mulberry两条街的两面采用“石造建筑” 外墙，这是为了与Puck Building——这个纽约最著名的石造建筑之一相呼应，整体协调。| 2 图2Puck Building的一角，以施工中的 290 Mulberry 作为前景 结果是，这个建筑的周边环境直接定义了这个建筑表皮，它是建筑师对于周围街区和建筑规范的直接回应。SHoP的设计概念的关注点在于：对当地法律法规的诠释以及对石造建筑（Puck Building）的当代回应，在应对石造建筑和细节方面避免了混杂的处理手法。 将难题变成新的可能性 290 Mulberry Street的设计是由多个关键点驱动的：室内面积最大化，使建筑在规范允许的投影限制内，以及使整体立面的厚度最小化。当这些要求与材料的性质和制造的限制相结合时，这些要求就决定了一种对砖墙细节进行现代再诠释的办法。 建筑技术的提高使得比以往都薄的墙体构造成为可能，较大的面积需求和有限的建筑面积造成的经济压力推动了这一趋势。传统石造建筑的立面厚度能够满足多层次的装饰需求，但现在技术上不需要那么厚的墙，经济上又不能让墙占用建筑红线内的可售面积，于是SHoP寻找建筑红线外的可用空间来创造现代的装饰。纽约市建筑规范允许建筑每100平方英尺（约9.3 m2）的面积内可以有10平方英尺（约0.9 m2）投影在建筑红线外，挑出长度最多10英寸（25.4 cm）。这个规定适用于突出的装饰物，比如外圆角、檐板。SHoP提出了表皮的一种“波纹” 设计方案— — 砖块在整个立面上突出堆叠（不是单调地突出，而是像一个外圆角那样）— — 这与建筑规范设想的环境并不是很融合。“波纹” 的“峡谷” 处在建筑红线上，所以尽管只有0.75英寸（约1.9 cm），但几乎整个立面都超出了建筑红线。为解决这一问题，SHoP利用分析软件计算出超出建筑红线的平均值，确保其可以满足建筑规范的要求。| 3 图3 表现建筑表皮...
