如何在AltiumDesigner中定制公司的元器件材料表(BOM)

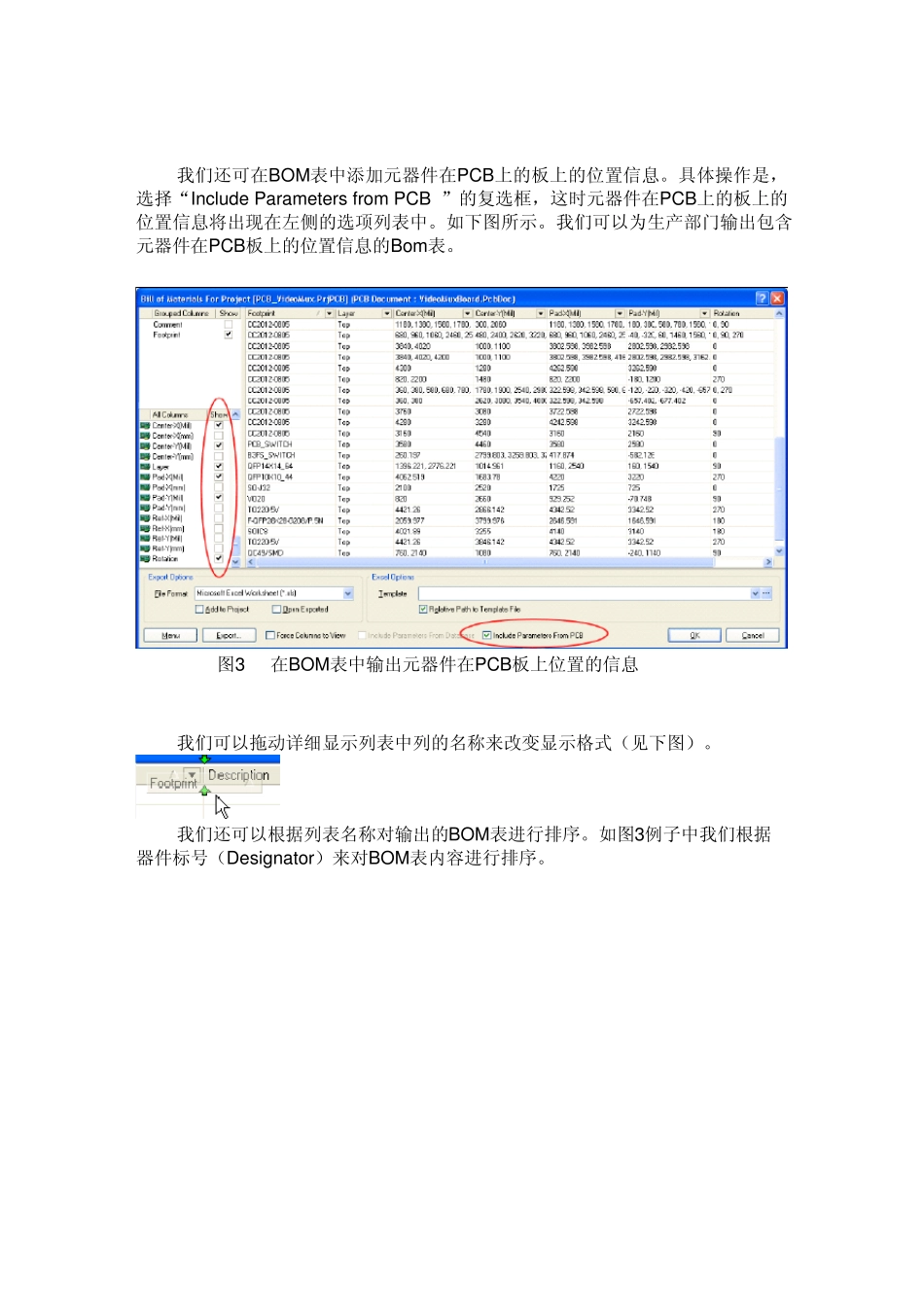

如何在Altium Designer 中定制公司的元器件材料表（BOM） Altiu m Designer 提供了强大的BOM（Bill of Materials ）表输出功能。它不仅可以输出传统的CVS 和TXT 格式的BOM 表，还可以定制输出Microsoft Ex cel 格式的BOM 表。此外Altiu m Designer 还可以输出方便浏览的Web 网页格式和XML表格格式的BOM 表。 一、如何输出BOM 表 在原理图编辑界面中，我们选择Reports\Bill of Materials命令就可以打开BOM 表格编辑界面。如下图1 所示，我们以 “安装路径\Ex amples\Reference Designs\4 Port Serial Interface\4 Port Serial Interface.PrjPcb” 为例。 图1 BOM 表格编辑界面 在编辑界面的上半部分包括了BOM 表的选项和详细显示列表。左边的选择项中包括 2 个部分，“Grou ped Colu mns”和“All Colu mns”。All Colu mns 包括了全部可以显示输出的BOM 表选项，我们在需要显示的选项后面打钩，该选项就会出现在右边的详细显示列表当中。例如图中我们选择了“Footprint”，每个器件的Footprint 信息就会出现在右边的详细显示列表中。如果我们需要根据不同要求输出不同的BOM 表，我们可以把这些需要选择的选项从“All Colu mns”中拖到“Grou ped Colu mns”当中。这样我们可以在“Grou ped Colu mns”当中方便地选择需要输出的选项，就不用到“All Colu mns”中去查找了。 在编辑界面的左下部分我们可以选择 BOM 表的输出文件格式。Altiu m Designer 支持下列输出文件格式。 CSV (Comma Delimited) (*.csv) Microsoft Excel Worksheet (*.xls) Tab Delimited Text (*.txt) Web Page (*.htm; *.html) XML Spreadsheet (*.xml). CSV 和TXT格式是传统Protel 的BOM表输出格式。XLS是Microsoft Excel 的文本格式，Altium Designer 提供了强大的定制功能，用户可以定制符合自己公司要求的BOM表格。Web和XML都是目前比较流行的浏览文件格式，用户可以用Microsoft 公司的IE浏览器打开浏览这些文档。 如果我们在设计中使用了基于DATABASE数据库的器件库，我们可以把DATABASE数据库中的信息输出到我们将要生成地BOM表中。具体操作是：首先选择“Include Parameters from Database”复选框，这时DATABASE关联的元器件参数将出现在左侧的选项列表中；然后在选项列表中选择要输出的元器件参数，则该元器件的参数会出现在右侧的详细显示列表中。例如下...
