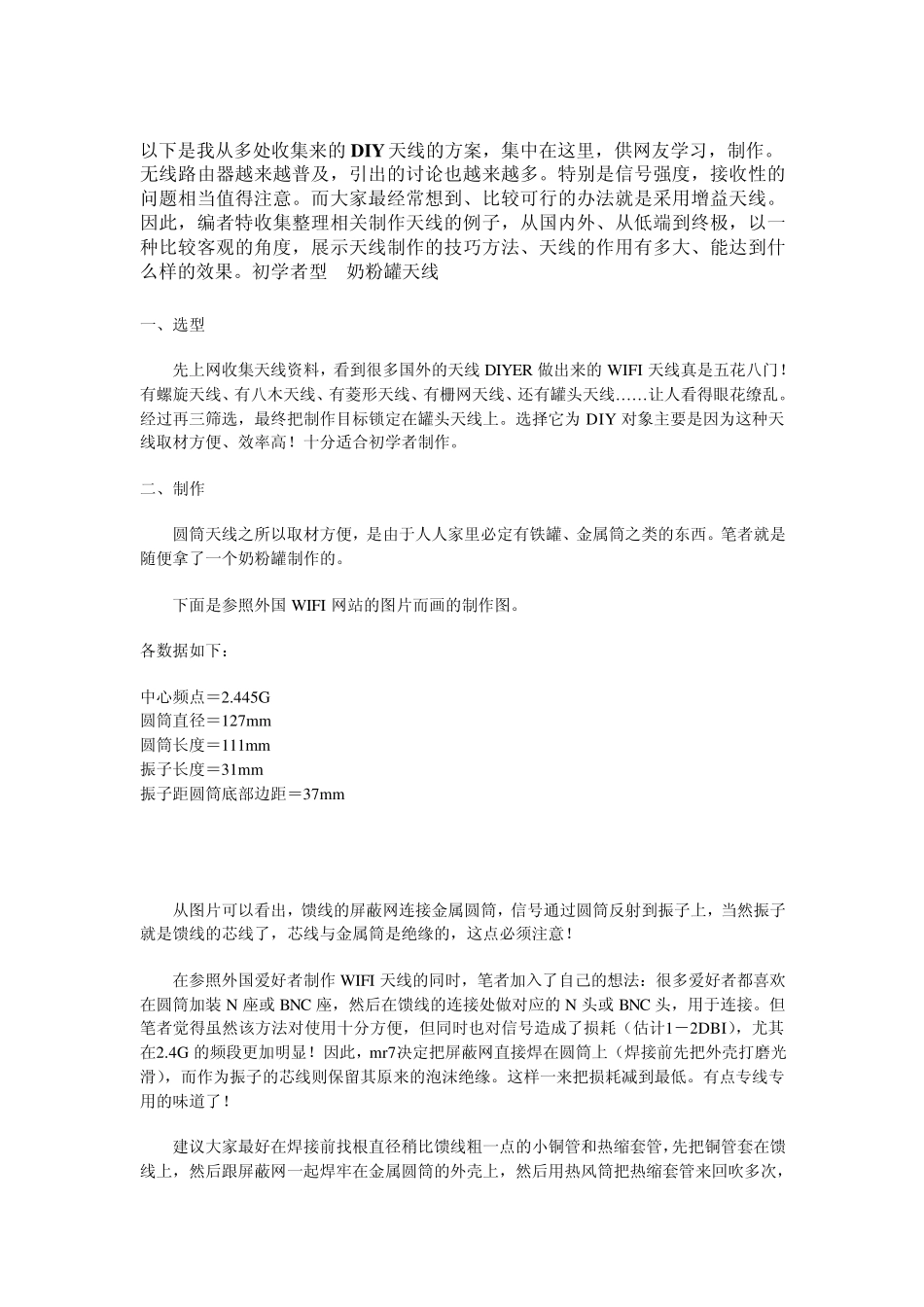

以下是我从多处收集来的DIY 天线的方案，集中在这里，供网友学习，制作
无线路由器越来越普及，引出的讨论也越来越多
特别是信号强度，接收性的问题相当值得注意
而大家最经常想到、比较可行的办法就是采用增益天线
因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果
初学者型 奶粉罐天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER 做出来的WIFI 天线真是五花八门
有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线……让人看得眼花缭乱
经过再三筛选，最终把制作目标锁定在罐头天线上
选择它为 DIY 对象主要是因为这种天线取材方便、效率高
十分适合初学者制作
二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西
笔者就是随便拿了一个奶粉罐制作的
下面是参照外国 WIFI 网站的图片而画的制作图
各数据如下： 中心频点＝2
445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm 从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意
在参照外国爱好者制作WIFI 天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装 N 座或 BNC 座，然后在馈线的连接处做对应的N 头或 BNC 头，用于连接
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2
4G 的频段更加明显
因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘
这样一来把损耗减到最低
有点专线专用的味道了
建议大家最好在焊接前找根直径稍比馈线粗一点的小
