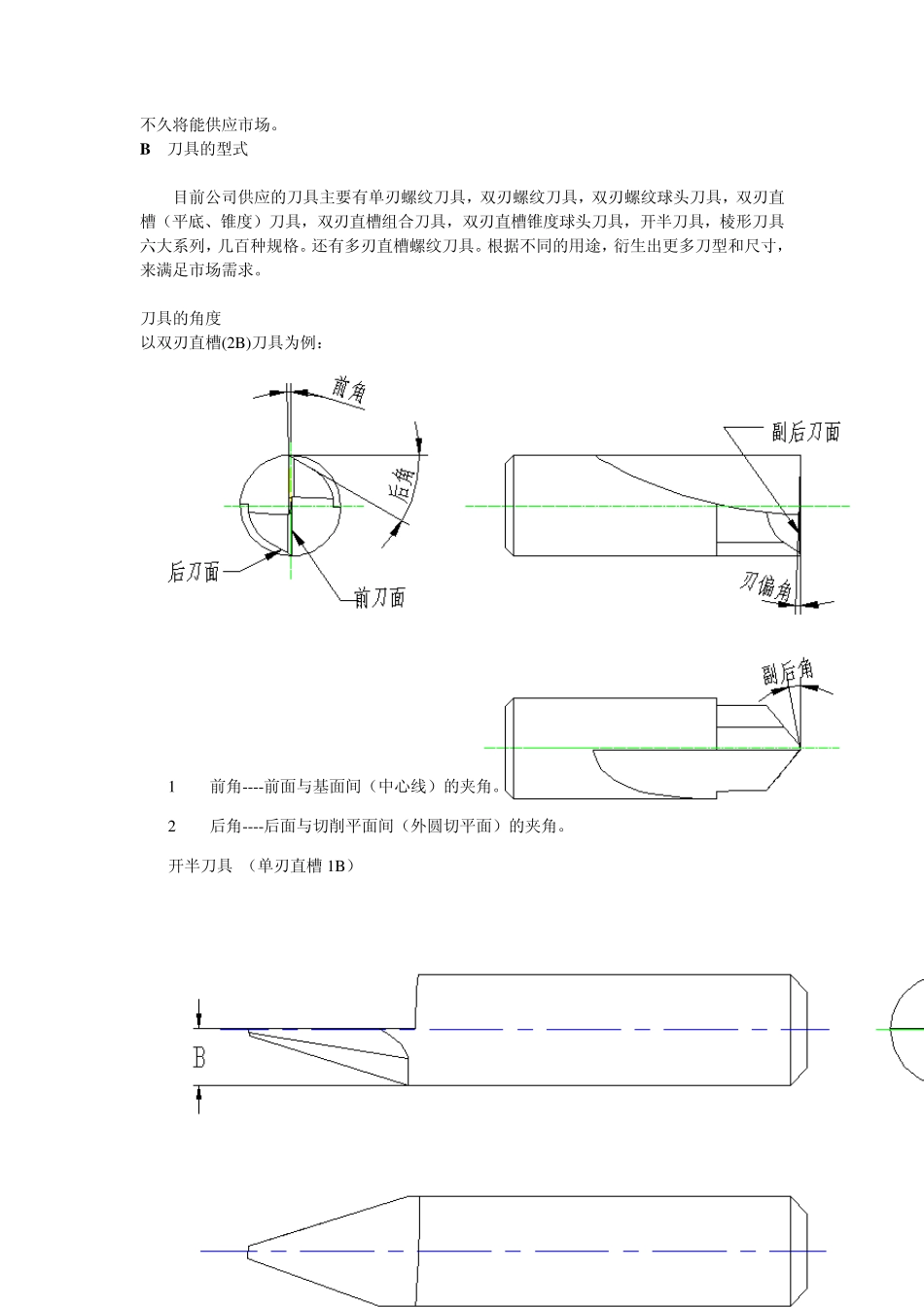

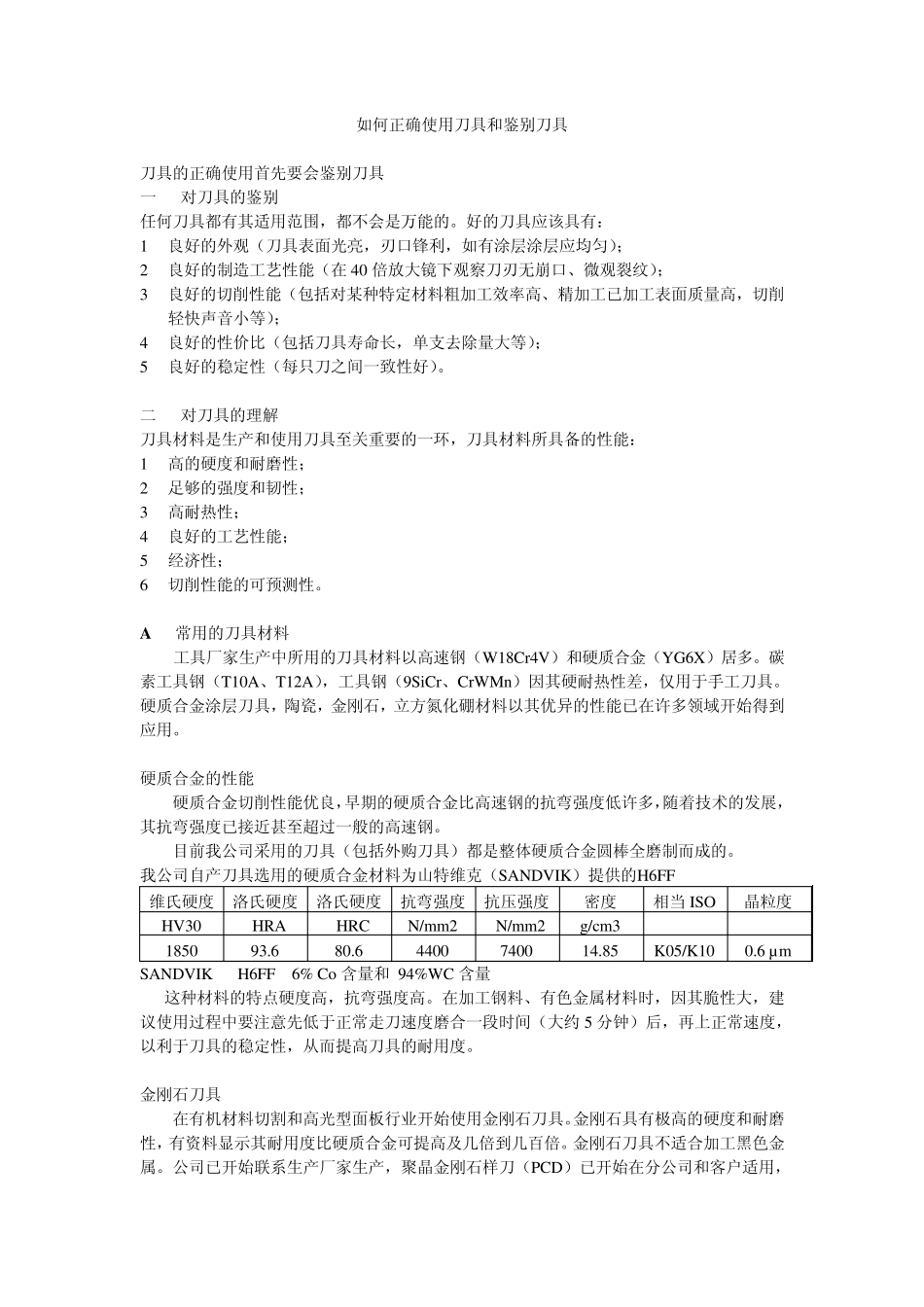

如何正确使用刀具和鉴别刀具 刀具的正确使用首先要会鉴别刀具 一 对刀具的鉴别 任何刀具都有其适用范围，都不会是万能的。好的刀具应该具有： 1 良好的外观（刀具表面光亮，刃口锋利，如有涂层涂层应均匀）； 2 良好的制造工艺性能（在40 倍放大镜下观察刀刃无崩口、微观裂纹）； 3 良好的切削性能（包括对某种特定材料粗加工效率高、精加工已加工表面质量高，切削轻快声音小等）； 4 良好的性价比（包括刀具寿命长，单支去除量大等）； 5 良好的稳定性（每只刀之间一致性好）。 二 对刀具的理解 刀具材料是生产和使用刀具至关重要的一环，刀具材料所具备的性能： 1 高的硬度和耐磨性； 2 足够的强度和韧性； 3 高耐热性； 4 良好的工艺性能； 5 经济性； 6 切削性能的可预测性。 A 常用的刀具材料 工具厂家生产中所用的刀具材料以高速钢（W18Cr4V）和硬质合金（YG6X）居多。碳素工具钢（T10A、T12A），工具钢（9SiCr、CrWMn）因其硬耐热性差，仅用于手工刀具。硬质合金涂层刀具，陶瓷，金刚石，立方氮化硼材料以其优异的性能已在许多领域开始得到应用。 硬质合金的性能 硬质合金切削性能优良，早期的硬质合金比高速钢的抗弯强度低许多，随着技术的发展，其抗弯强度已接近甚至超过一般的高速钢。 目前我公司采用的刀具（包括外购刀具）都是整体硬质合金圆棒全磨制而成的。 我公司自产刀具选用的硬质合金材料为山特维克（SANDVIK）提供的H6FF 维氏硬度 洛氏硬度 洛氏硬度 抗弯强度 抗压强度 密度 相当 ISO 晶粒度 HV30 HRA HRC N/mm2 N/mm2 g/cm3 1850 93.6 80.6 4400 7400 14.85 K05/K10 0.6 µ m SANDVIK H6FF 6% Co 含量和 94%WC 含量 这种材料的特点硬度高，抗弯强度高。在加工钢料、有色金属材料时，因其脆性大，建议使用过程中要注意先低于正常走刀速度磨合一段时间（大约 5 分钟）后，再上正常速度，以利于刀具的稳定性，从而提高刀具的耐用度。 金刚石刀具 在有机材料切割和高光型面板行业开始使用金刚石刀具。金刚石具有极高的硬度和耐磨性，有资料显示其耐用度比硬质合金可提高及几倍到几百倍。金刚石刀具不适合加工黑色金属。公司已开始联系生产厂家生产，聚晶金刚石样刀（PCD）已开始在分公司和客户适用，不久将能供应市场。 B 刀具的型式 目前公司供应的刀具主要有单刃螺纹刀具，双刃螺纹刀具，双刃螺纹球头刀具，双刃直槽（平底、锥度）刀具，双刃直槽...
