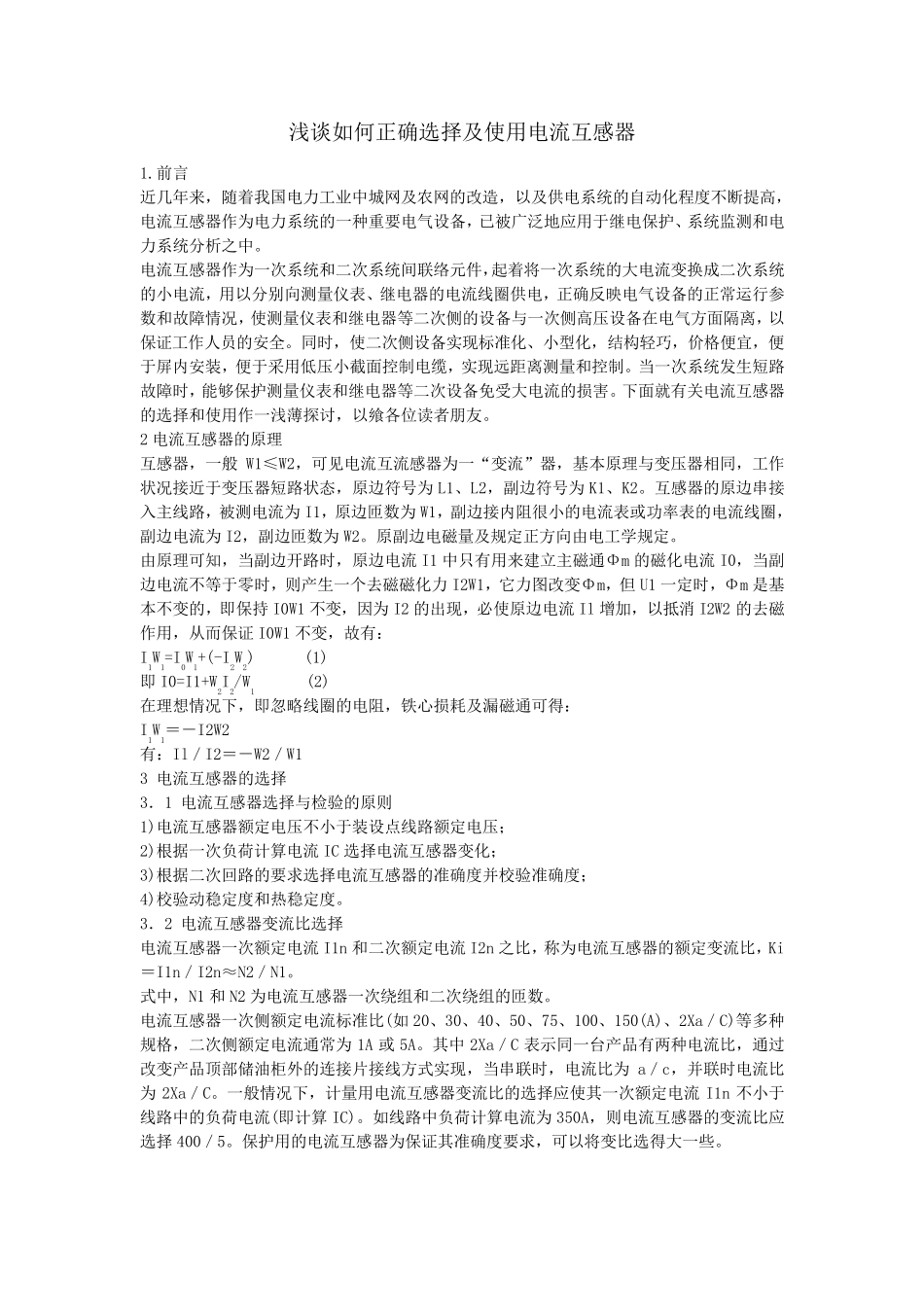

浅 谈 如 何 正 确 选 择 及 使 用 电 流 互 感 器 1.前 言 近 几 年 来 ， 随 着 我 国 电 力 工 业 中 城 网 及 农 网 的 改 造 ， 以 及 供 电 系 统 的 自 动 化 程 度 不 断 提 高 ，电 流 互 感 器 作 为 电 力 系 统 的 一 种 重 要 电 气 设 备 ， 已 被 广 泛 地 应 用 于 继 电 保 护 、 系 统 监 测 和 电力 系 统 分 析 之 中 。 电 流 互 感 器 作 为 一 次 系 统 和 二 次 系 统 间 联 络 元 件 ，起 着 将 一 次 系 统 的 大 电 流 变 换 成 二 次 系 统的 小 电 流 ， 用 以 分 别 向 测 量 仪 表 、 继 电 器 的 电 流 线 圈 供 电 ， 正 确 反 映 电 气 设 备 的 正 常 运 行 参数 和 故 障 情 况 ， 使 测 量 仪 表 和 继 电 器 等 二 次 侧 的 设 备 与 一 次 侧 高 压 设 备 在 电 气 方 面 隔 离 ， 以保 证 工 作 人 员 的 安 全 。 同 时 ， 使 二 次 侧 设 备 实 现 标 准化 、 小 型化 ， 结构轻巧， 价格便宜， 便于 屏内安 装， 便于 采用 低压 小 截面 控制电 缆， 实 现 远距离 测 量 和 控制。 当一 次 系 统 发生短路故 障 时 ， 能够保 护 测 量 仪 表 和 继 电 器 等 二 次 设 备 免受大 电 流 的 损害。 下面 就有关电 流 互 感 器的 选 择 和 使 用 作 一 浅 薄探讨， 以 飨各位读者朋友。 2 电 流 互 感 器 的 原理 互 感 器 ， 一 般W1≤W2， 可见电 流 互 流 感 器 为 一 “变 流 ”器 ， 基本原理与 变 压 器 相同 ， 工 作状况 接近 于 变 压 器 短路状态， 原边符号为 L1、 L2， 副边符号为 K1、 K2。 互 感 器 的 原边串接入主线 路， 被 测 电 流 为 I1， 原边匝数 为 W1， 副边接内阻很小 的 电 流 表 或功率表 的 电 流 线 圈 ，副边电 流 为 I2， 副边匝数 为 W2。 原副边电 磁量 及 规定正 方 向 由电 工 学规定。 由原理可知， 当副边开路时 ， 原边电 流 I1 中 只有用 来 建立主磁通Φm 的 磁化 电 流 I0， 当副边电 流 不 等 于 零时 ， 则...
