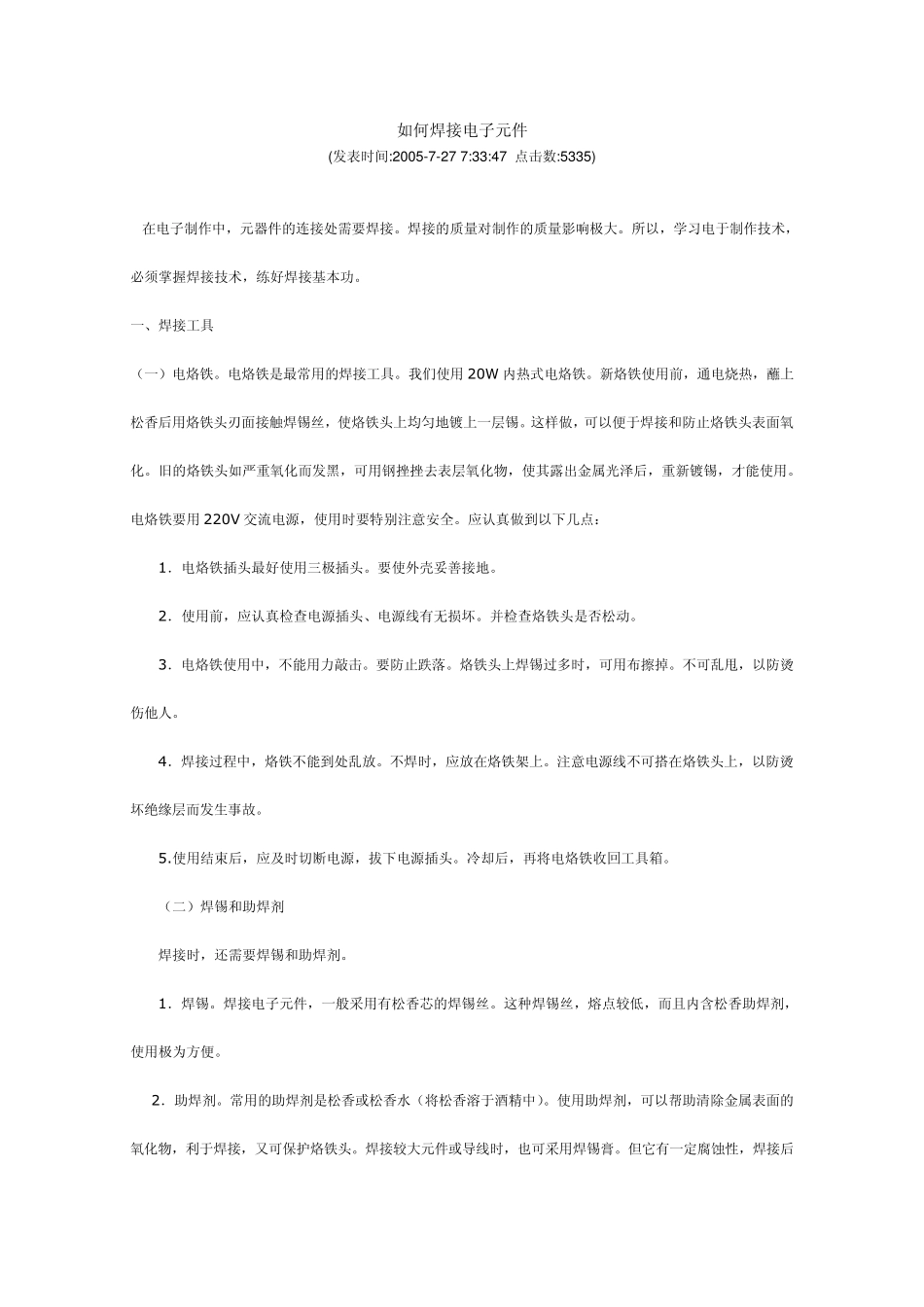

如何焊接电子元件_第1页
1/6

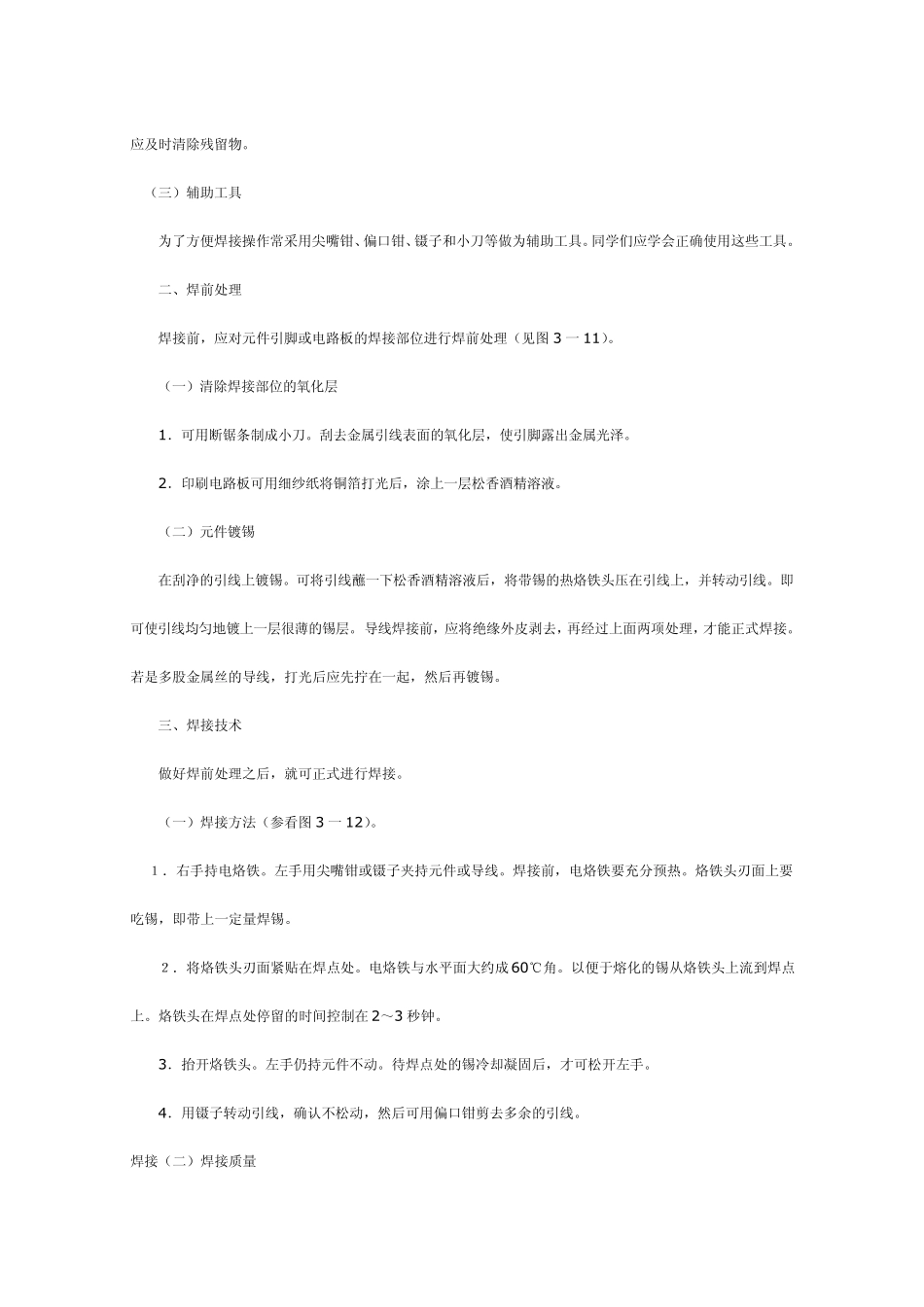

如何焊接电子元件_第2页
2/6

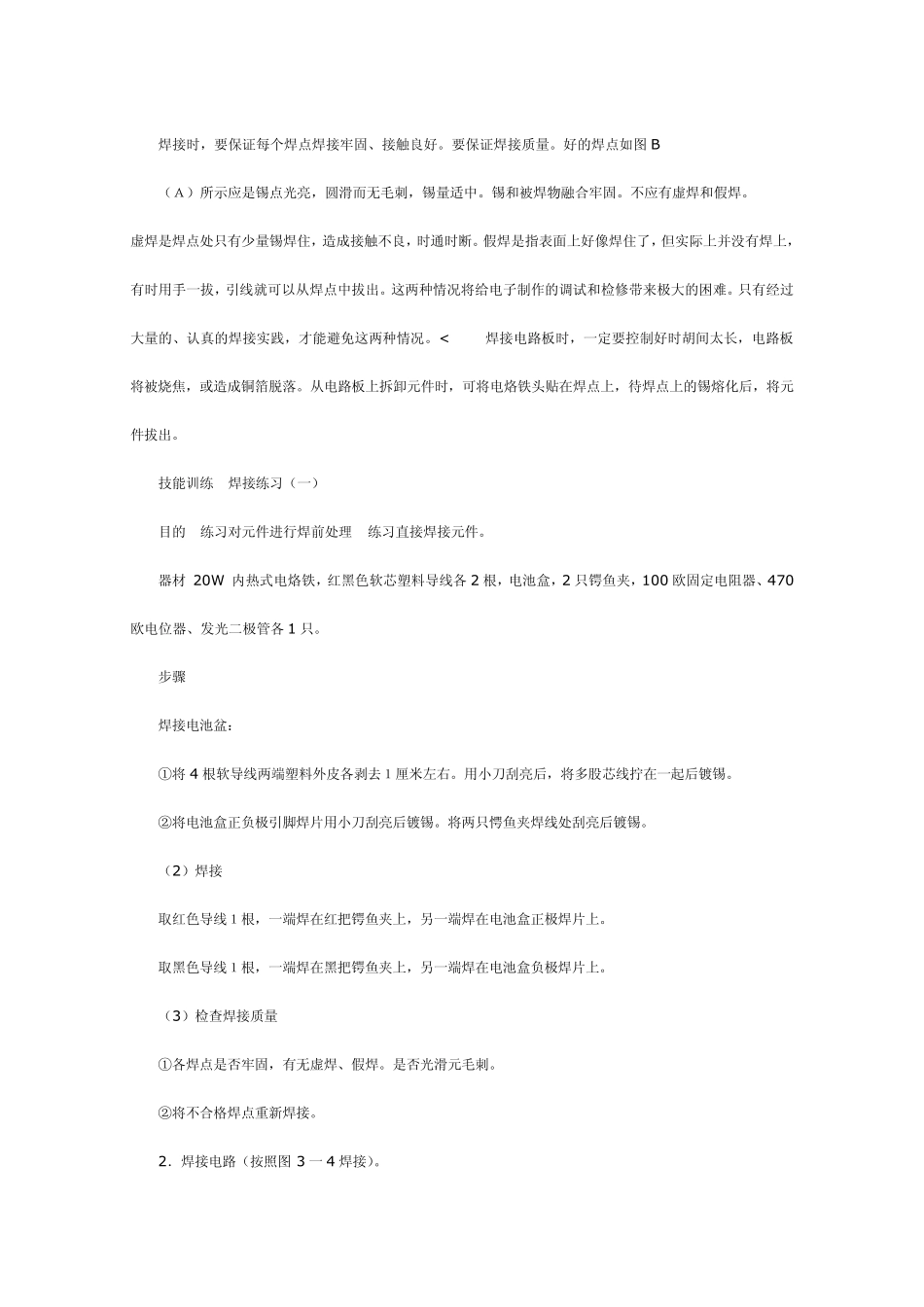

如何焊接电子元件_第3页
3/6
如何焊接电子元件 (发表时间:2005-7-27 7:33:47 点击数:5335) 在电子制作中,元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以,学习电于制作技术,必须掌握焊接技术,练好焊接基本功。 一、焊接工具 (一)电烙铁。电烙铁是最常用的焊接工具。我们使用 20W 内热式电烙铁。新烙铁使用前,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。这样做,可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。电烙铁要用 220V 交流电源,使用时要特别注意安全。应认真做到以下几点: 1.电烙铁插头最好使用三极插头。要使外壳妥善接地。 2.使用前,应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。 3.电烙铁使用中,不能用力敲击。要防止跌落。烙铁头上焊锡过多时,可用布擦掉。不可乱甩,以防烫伤他人。 4.焊接过程中,烙铁不能到处乱放。不焊时,应放在烙铁架上。注意电源线不可搭在烙铁头上,以防烫坏绝缘层而发生事故。 5.使用结束后,应及时切断电源,拔下电源插头。冷却后,再将电烙铁收回工具箱。 (二)焊锡和助焊剂 焊接时,还需要焊锡和助焊剂。 1.焊锡。焊接电子元件,一般采用有松香芯的焊锡丝。这种焊锡丝,熔点较低,而且内含松香助焊剂,使用极为方便。 2.助焊剂。常用的助焊剂是松香或松香水(将松香溶于酒精中)。使用助焊剂,可以帮助清除金属表面的氧化物,利于焊接,又可保护烙铁头。焊接较大元件或导线时,也可采用焊锡膏。但它有一定腐蚀性,焊接后应及时清除残留物。 (三)辅助工具 为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。同学们应学会正确使用这些工具。 二、焊前处理 焊接前,应对元件引脚或电路板的焊接部位进行焊前处理(见图 3 一 11)。 (一)清除焊接部位的氧化层 1.可用断锯条制成小刀。刮去金属引线表面的氧化层,使引脚露出金属光泽。 2.印刷电路板可用细纱纸将铜箔打光后,涂上一层松香酒精溶液。 (二)元件镀锡 在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后,将带锡的热烙铁头压在引线上,并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前,应将绝缘外皮剥去,再经过上面两项处理,才能正式焊接。若是多股金属丝的导线,打光后应先拧在一起,然后再镀锡。 三、焊接技术 做好焊前处理之后...
