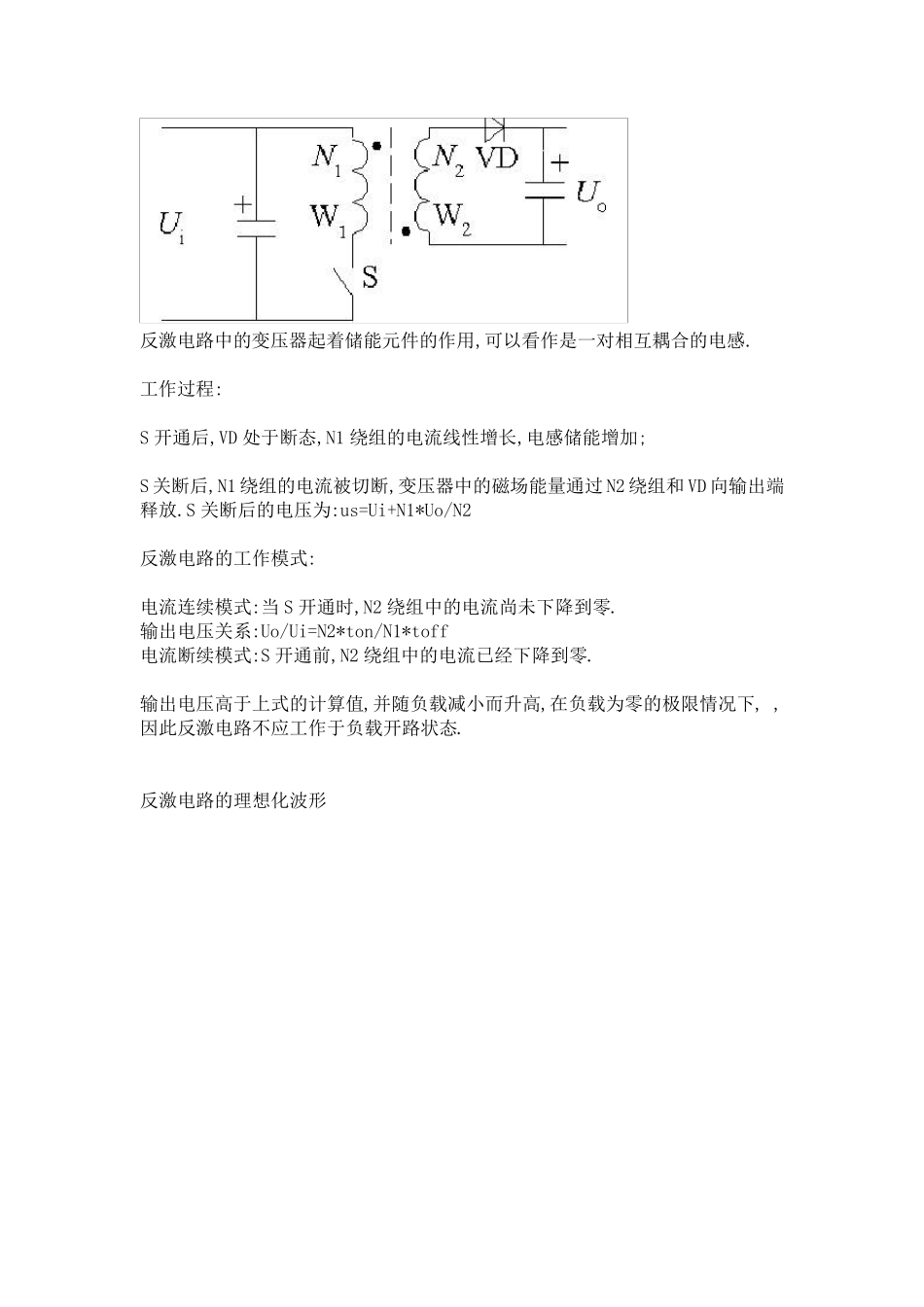

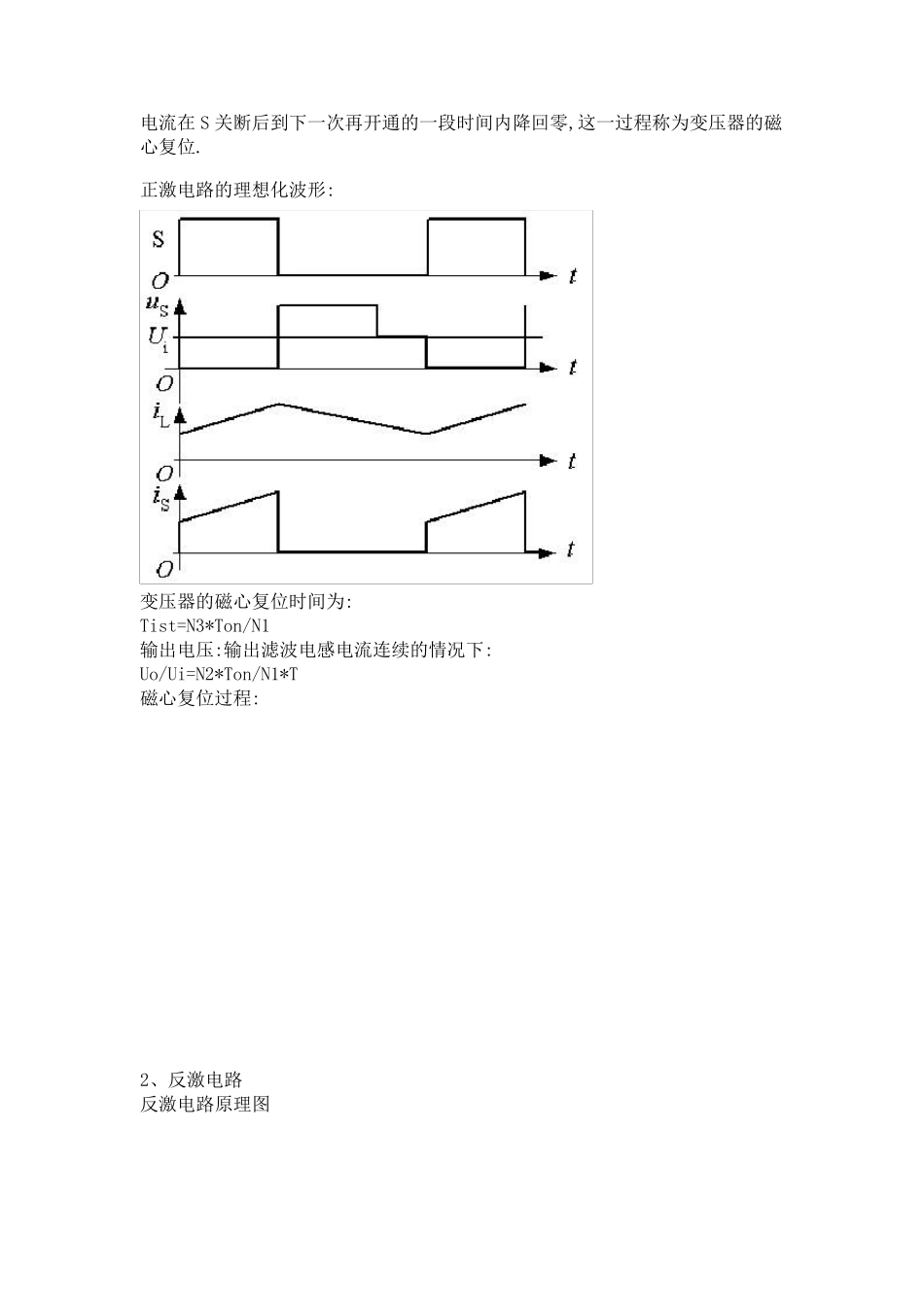

先看看开关电源工作原理是什么？开关电源原理图分析 然后给大家介绍介绍如何看懂常见电路图 开关电源的工作流程是： 电源→输入滤波器→全桥整流→直流滤波→开关管（振荡逆变）→开关变压器→输出整流与滤波。 1. 交流电源输入经整流滤波成直流 2. 通过高频 PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上 3. 开关变压器次级感应出高频电压,经整流滤波供给负载 4. 输出部分通过一定的电路反馈给控制电路,控制 PWM 占空比,以达到稳定输出的目的 交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰; 在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高; 开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出; 一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源. 主要用于工业以及一些家用电器上，如电视机，电脑等 开关电源原理图分析 1、正激电路 电路的工作过程： a> 开关S 开通后,变压器绕组 N1 两端 的电压为 上正下 负,与其 耦 合 的N2 绕组两端 的电压也是上正下 负.因 此 VD1 处 于通态 ,VD2 为 断 态 ,电感 L 的电流逐 渐 增长 ; b> S 关断 后,电感 L 通过 VD2 续 流,VD1 关断 .S 关断 后变压器的激磁 电流经 N3 绕组和 VD3 流回 电源,所 以 S 关断 后承 受 的电压为 . c> 变压器的磁 心 复 位 :开关S 开通后,变压器的激磁 电流由 零 开始 ,随 着 时间 的增加而 线 性 的增长 ,直到 S 关断 .为 防 止 变压器的激磁 电感饱 和 ,必 须 设 法 使 激磁电流在S 关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位. 正激电路的理想化波形: 变压器的磁心复位时间为: Tist=N3*Ton/N1 输出电压:输出滤波电感电流连续的情况下: Uo/Ui=N2*Ton/N1*T 磁心复位过程: 2、反激电路 反激电路原理图 反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感. 工作过程: S 开通后,VD 处于断态,N1 绕组的电流线性增长,电感储能增加; S 关断后,N1 绕组的电流被切断,变压器中的磁场能量通过 N2 绕组和 VD 向输出端释放.S 关断后的电压为:us=Ui+N1*Uo/N2 反激电路的工作模式: 电流连续模式:当 S 开通时,N2 绕组中的电流尚未下降到零. 输出电压关系:Uo/Ui=...
