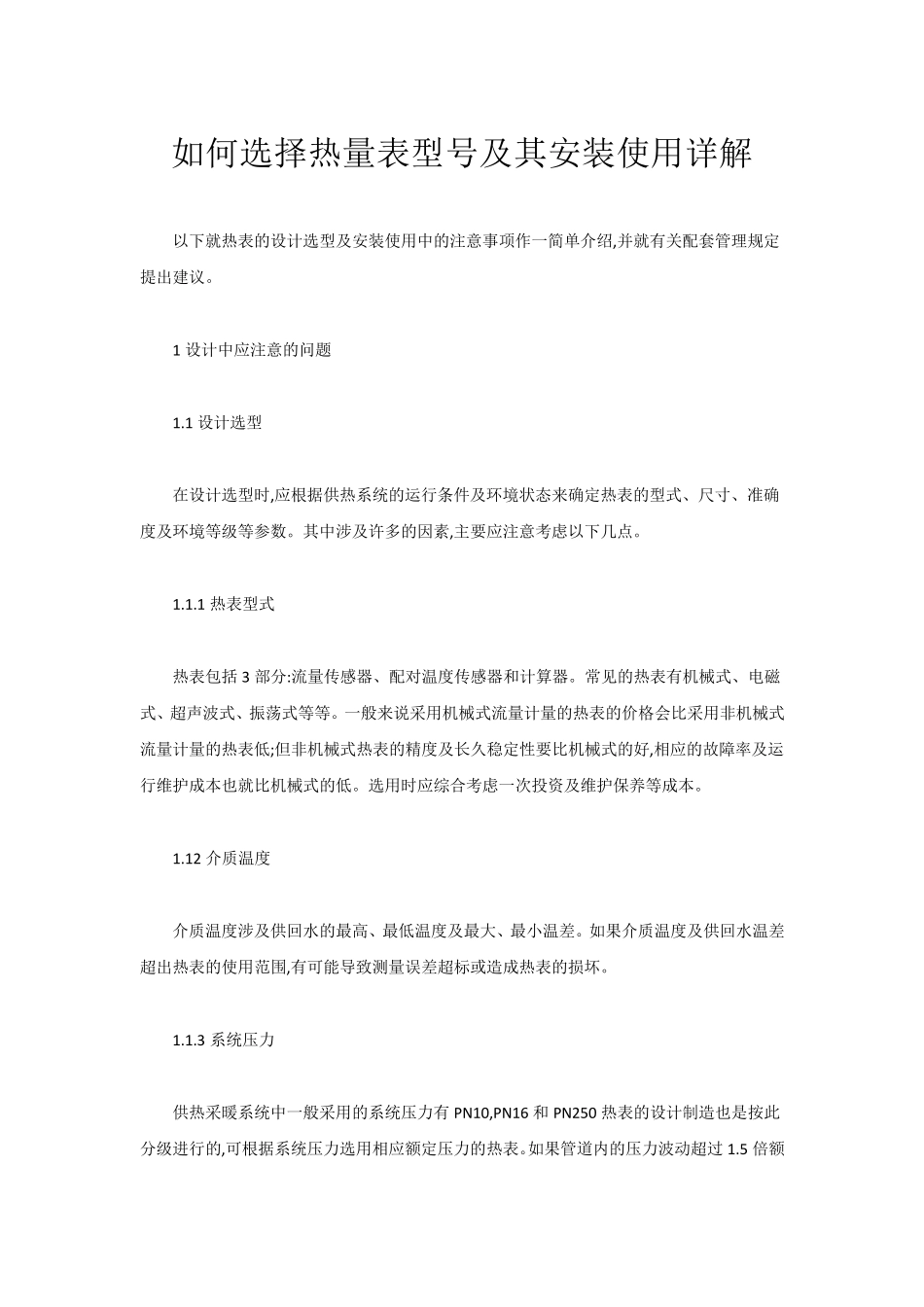

如何选择热量表型号及其安装使用详解 以下就热表的设计选型及安装使用中的注意事项作一简单介绍,并就有关配套管理规定提出建议。 1 设计中应注意的问题 1.1 设计选型 在设计选型时,应根据供热系统的运行条件及环境状态来确定热表的型式、尺寸、准确度及环境等级等参数。其中涉及许多的因素,主要应注意考虑以下几点。 1.1.1 热表型式 热表包括 3 部分:流量传感器、配对温度传感器和计算器。常见的热表有机械式、电磁式、超声波式、振荡式等等。一般来说采用机械式流量计量的热表的价格会比采用非机械式流量计量的热表低;但非机械式热表的精度及长久稳定性要比机械式的好,相应的故障率及运行维护成本也就比机械式的低。选用时应综合考虑一次投资及维护保养等成本。 1.12 介质温度 介质温度涉及供回水的最高、最低温度及最大、最小温差。如果介质温度及供回水温差超出热表的使用范围,有可能导致测量误差超标或造成热表的损坏。 1.1.3 系统压力 供热采暖系统中一般采用的系统压力有PN10,PN16 和 PN250 热表的设计制造也是按此分级进行的,可根据系统压力选用相应额定压力的热表。如果管道内的压力波动超过 1.5 倍额定压力的话,热表的流量测量元件有可能会受到损坏。 1.1.4 流量及管径 系统流量是热表选型的最重要参数之一。通常,管径与管内流量是相互对应的。对于一个设计合理的系统而言,其管道直径与热表的口径可能非常接近或相同。但二者并不一定等同。一些设计人员习惯于按系统管径来选用热表,这是错误的。因为,选用热表的主要参数是系统流量而不是系统管径,应该按照流量大小来确定热表的型号。 鉴于工程设计中通常计算的是最大负荷状态下的流量,而在实际运行中多数情况 F 的流量都远远小于这个流量,所以,有时按照最大设计流量的 80%来确定热表的额定流量往往更符合实际运行要求。 国内以往设计时采用的系统管内流速较低,管径偏大,所以按流量方式选择的热表的口径往往会比系统管道口径小。在这种情况下,建议采用变径措施。因为如果采用与管径相同的大口径热表,热媒通过流量计量装置的流速过低,有可能影响到计量精度。此外,热表口径越大,价格越高,有时热表口径大一号,其售价会高很多,所以应尽量避免不必要地增大热表口径。 热表的流量参数包括额定流量及最大、最小流量。一般最大流量为额定流量的 2 倍,最小流量为额定流量的 1/50 或 1/1000 为了保证热表的正常工作及测量精度,必须使热表的额定流量与系统管道中...
