威尔凯WKR5000系列电机软启动器产品详细说明

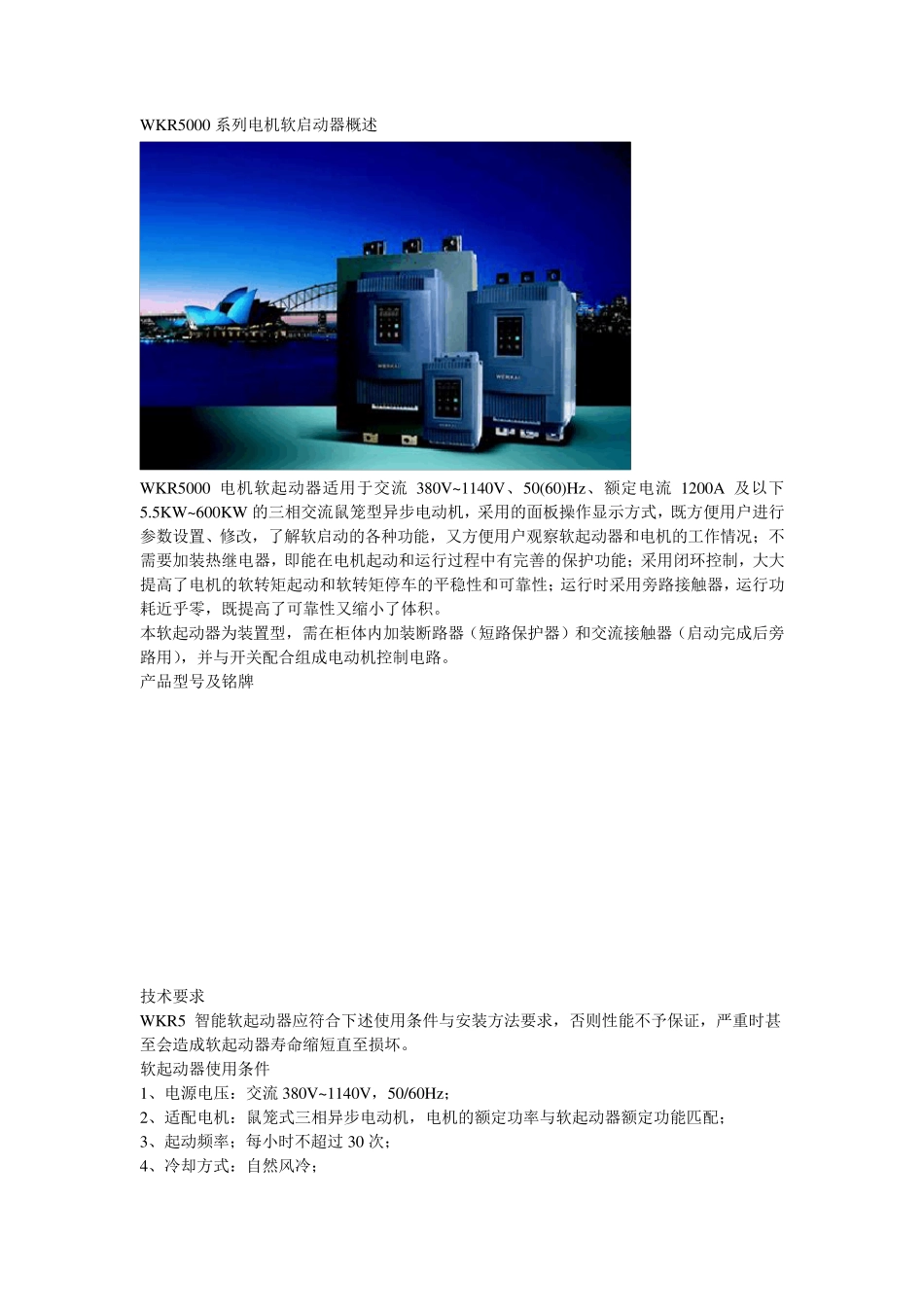

威尔凯WKR5000系列电机软启动器产品详细说明_第1页
1/6
威尔凯WKR5000系列电机软启动器产品详细说明_第2页
2/6
威尔凯WKR5000系列电机软启动器产品详细说明_第3页
3/6
WKR5000 系列电机软启动器概述 WKR5000 电机软起动器适用于交流380V~1140V、50(60)Hz、额定电流1200A 及以下5.5KW~600KW 的三相交流鼠笼型异步电动机,采用的面板操作显示方式,既方便用户进行参数设置、修改,了解软启动的各种功能,又方便用户观察软起动器和电机的工作情况;不需要加装热继电器,即能在电机起动和运行过程中有完善的保护功能;采用闭环控制,大大提高了电机的软转矩起动和软转矩停车的平稳性和可靠性;运行时采用旁路接触器,运行功耗近乎零,既提高了可靠性又缩小了体积。 本软起动器为装置型,需在柜体内加装断路器(短路保护器)和交流接触器(启动完成后旁路用),并与开关配合组成电动机控制电路。 产品型号及铭牌 技术要求 WKR5 智能软起动器应符合下述使用条件与安装方法要求,否则性能不予保证,严重时甚至会造成软起动器寿命缩短直至损坏。 软起动器使用条件 1、电源电压:交流380V~1140V,50/60Hz; 2、适配电机:鼠笼式三相异步电动机,电机的额定功率与软起动器额定功能匹配; 3、起动频率;每小时不超过 30 次; 4、冷却方式:自然风冷; 5、保护等级:IP20; 6、环境温度:-30℃~+55℃ ; 7、环境湿度:相对湿度不大于 95%且无凝露; 8、使用场所:室内无腐蚀气体和导电尘埃,室内通风良好,震动小于 0.5G 的地方; 9、海拔高度:海拔在 3000 米以下,若海拔超过高度,则适当提高软起动器功率。 应用行业 水泵——利用软停车时缓解泵的水锤现象,节省了系统维护的费用; 球磨机——利用电压斜坡起动,减少齿轮转矩的磨损,减少维护工作量,既节省时间,又节省开支; 风机——减少皮带磨损和机械冲击,节省了维护的费用; 压缩机——利用堵转保护和快速,保护避免机械故障或阻塞造就电机过热而烧坏; 传送机械——通过软启动实现平滑渐进的起动过程,避免产品移位和液体益处。 WKR5000 系列电机软启动器一览表 参数设置及说明 备注: 1、设置状态下若超过 2 分钟没有按键操作,将自动退出设置状态; 2、在软起和软停过程中不能设置参数,其它状态下均可设置参数; 3、按着确认键(YES)上电开机,可使设置参数(PD 除外)恢复出厂值。 接线方法及外控端子 WKR5000 系列电机软起动器有两种接线方法: 主回路接线:包括三相电源输入和输出主电机接线以及断路器、旁路接触器接线。 控制端子接线:有 12 个小型接线端子引出,包括旁路接触器控制线,停、启开关控制线和...
