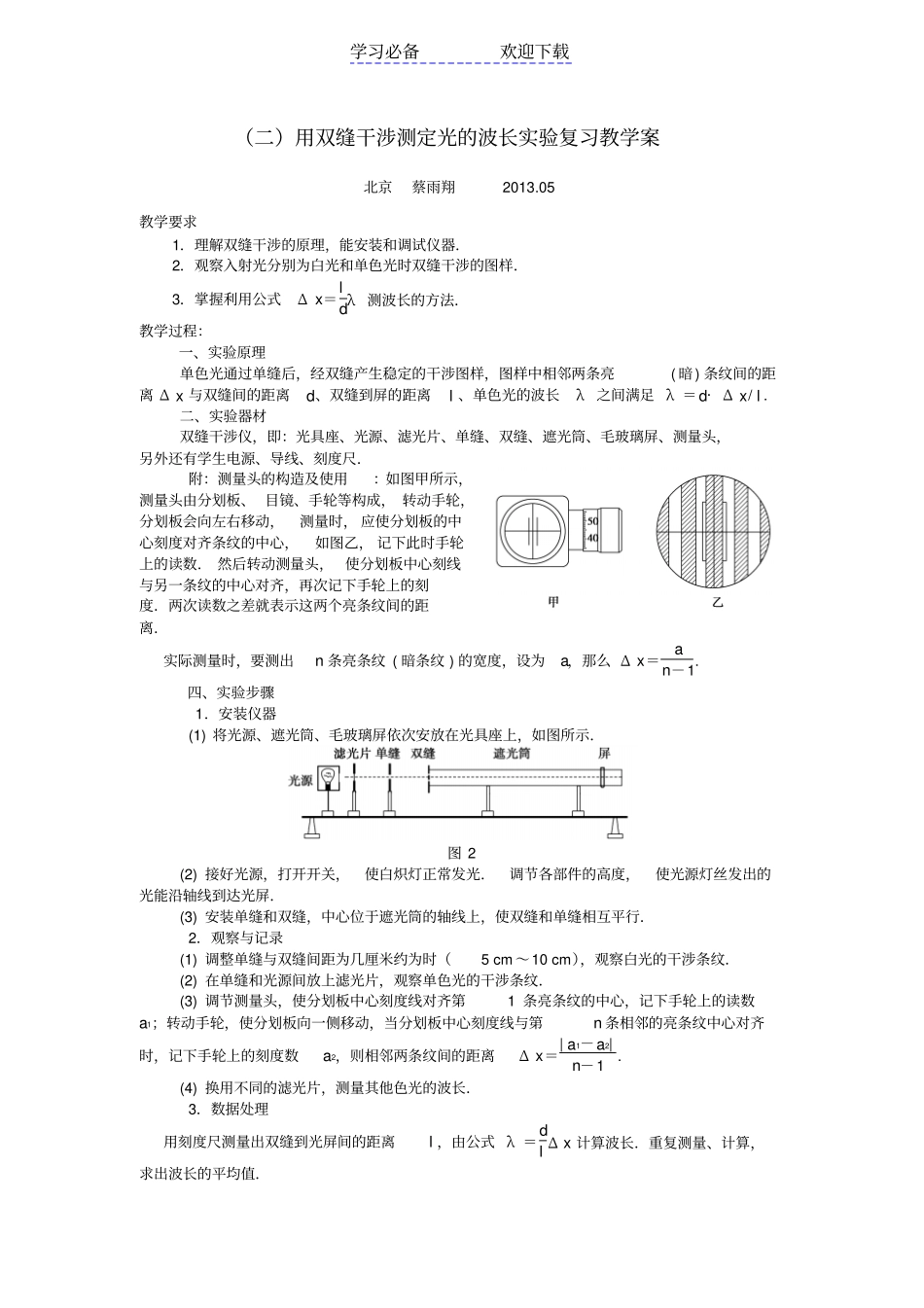

学习必备欢迎下载(二)用双缝干涉测定光的波长实验复习教学案北京蔡雨翔2013.05 教学要求1.理解双缝干涉的原理,能安装和调试仪器.2.观察入射光分别为白光和单色光时双缝干涉的图样.3.掌握利用公式Δ x=ldλ测波长的方法.教学过程:一、实验原理单色光通过单缝后,经双缝产生稳定的干涉图样,图样中相邻两条亮( 暗) 条纹间的距离 Δ x 与双缝间的距离d、双缝到屏的距离l 、单色光的波长λ之间满足 λ =d·Δ x/ l . 二、实验器材双缝干涉仪,即:光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头,另外还有学生电源、导线、刻度尺.附:测量头的构造及使用:如图甲所示,测量头由分划板、 目镜、手轮等构成, 转动手轮,分划板会向左右移动,测量时, 应使分划板的中心刻度对齐条纹的中心,如图乙, 记下此时手轮上的读数. 然后转动测量头, 使分划板中心刻线与另一条纹的中心对齐,再次记下手轮上的刻度.两次读数之差就表示这两个亮条纹间的距离.实际测量时,要测出n 条亮条纹 ( 暗条纹 ) 的宽度,设为a,那么 Δ x=an-1. 四、实验步骤1.安装仪器(1) 将光源、遮光筒、毛玻璃屏依次安放在光具座上,如图所示.图 2 (2) 接好光源,打开开关,使白炽灯正常发光.调节各部件的高度,使光源灯丝发出的光能沿轴线到达光屏.(3) 安装单缝和双缝,中心位于遮光筒的轴线上,使双缝和单缝相互平行.2.观察与记录(1) 调整单缝与双缝间距为几厘米约为时(5 cm ~10 cm),观察白光的干涉条纹.(2) 在单缝和光源间放上滤光片,观察单色光的干涉条纹.(3) 调节测量头,使分划板中心刻度线对齐第1 条亮条纹的中心,记下手轮上的读数a1;转动手轮,使分划板向一侧移动,当分划板中心刻度线与第n 条相邻的亮条纹中心对齐时,记下手轮上的刻度数a2,则相邻两条纹间的距离Δ x=| a1-a2|n-1. (4) 换用不同的滤光片,测量其他色光的波长.3.数据处理用刻度尺测量出双缝到光屏间的距离l ,由公式 λ =dl Δ x 计算波长.重复测量、计算,求出波长的平均值.学习必备欢迎下载五、误差分析测定单色光的波长,其误差主要由测量引起,条纹间距 Δ x 测量不准, 或双缝到屏的距离测不准都会引起误差,但都属于偶然误差,可采用多次测量取平均值的方法来减小误差.六、注意事项1.调节双缝干涉仪时,要注意调整光源的高度,使它发出的一束光能够沿着遮光筒的轴线把屏照亮.2.放置单...
