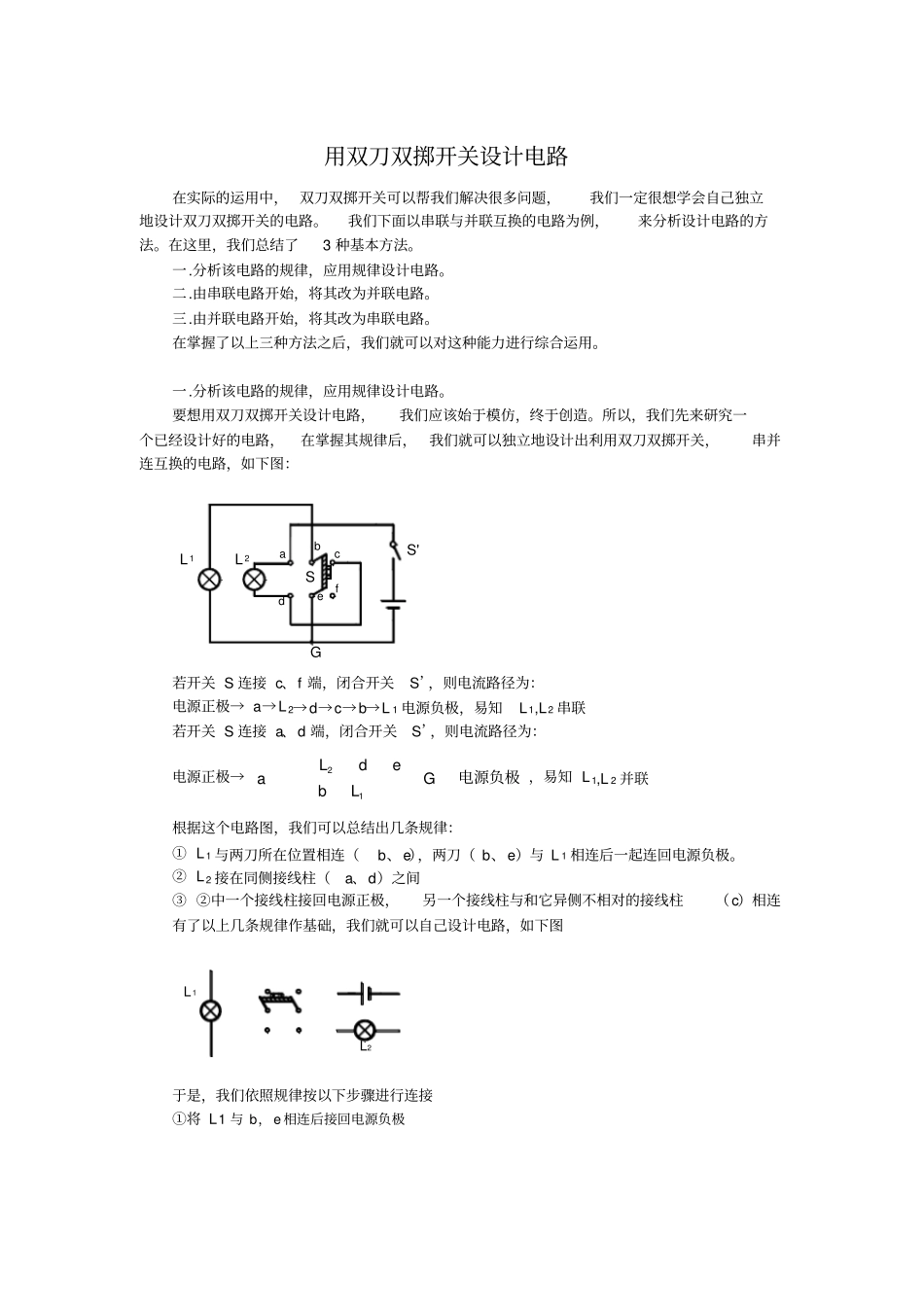

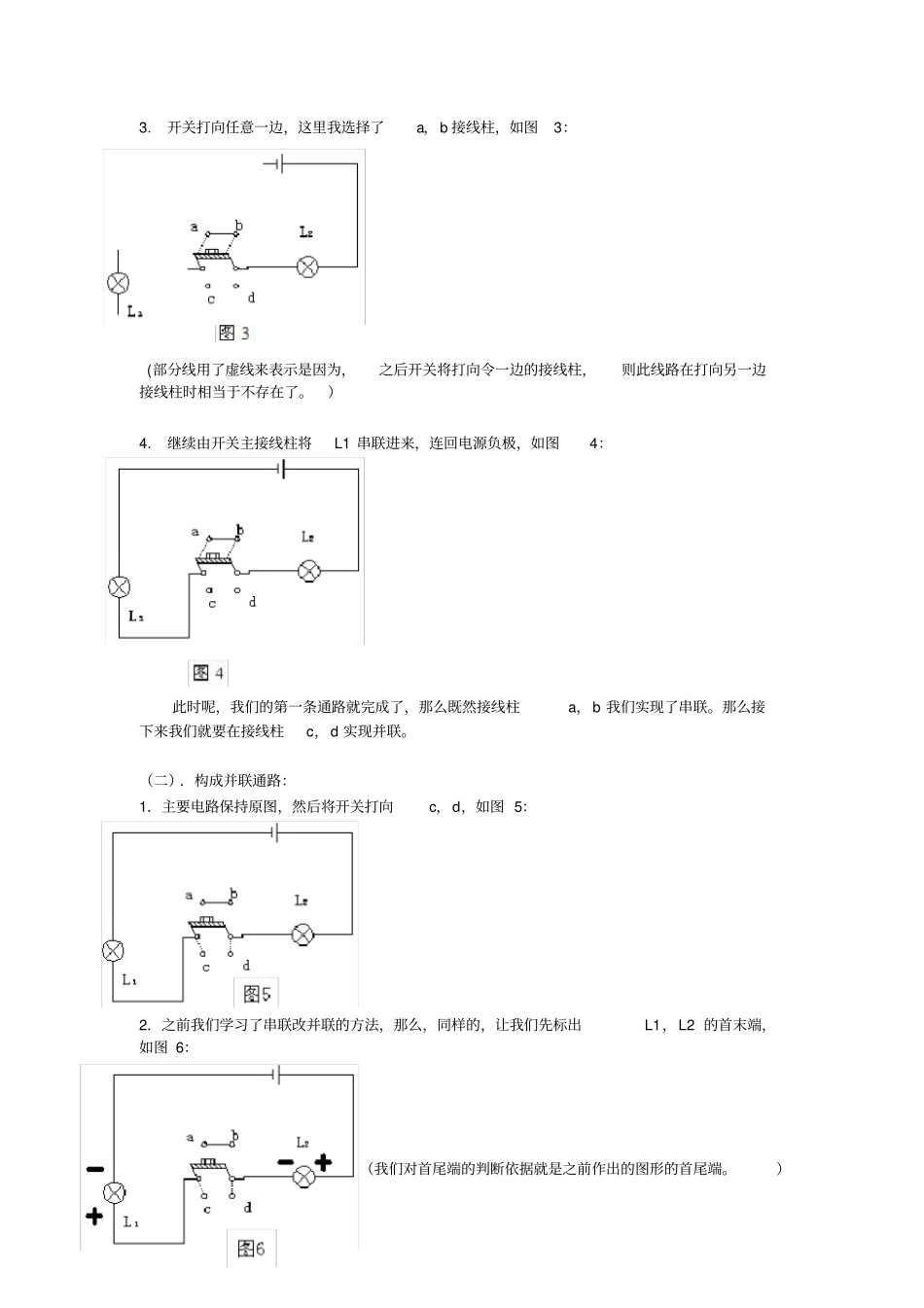

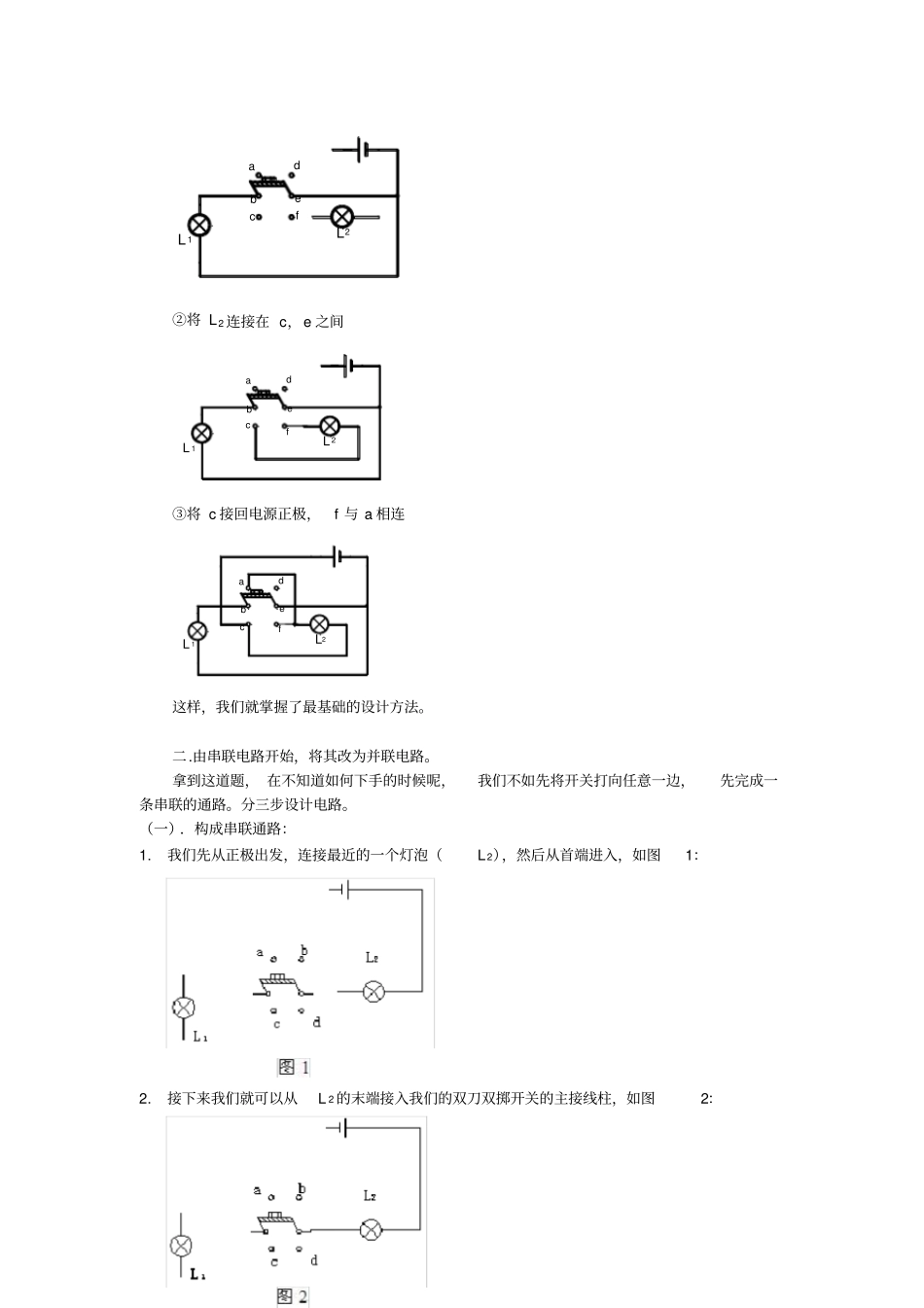

用双刀双掷开关设计电路在实际的运用中， 双刀双掷开关可以帮我们解决很多问题，我们一定很想学会自己独立地设计双刀双掷开关的电路。我们下面以串联与并联互换的电路为例，来分析设计电路的方法。在这里，我们总结了3 种基本方法。一.分析该电路的规律，应用规律设计电路。二.由串联电路开始，将其改为并联电路。三.由并联电路开始，将其改为串联电路。在掌握了以上三种方法之后，我们就可以对这种能力进行综合运用。一.分析该电路的规律，应用规律设计电路。要想用双刀双掷开关设计电路，我们应该始于模仿，终于创造。所以，我们先来研究一个已经设计好的电路，在掌握其规律后，我们就可以独立地设计出利用双刀双掷开关，串并连互换的电路，如下图：L 1L 2adebcfSS'G若开关 S 连接 c、f 端，闭合开关S’，则电流路径为：电源正极→ a→L 2→d→c→b→L 1 电源负极，易知L 1,L2 串联若开关 S 连接 a、d 端，闭合开关S’，则电流路径为：电源正极→21LdeaGbL电源负极 ，易知 L 1,L 2 并联根据这个电路图，我们可以总结出几条规律：① L 1 与两刀所在位置相连（b、e），两刀（ b、e）与 L 1 相连后一起连回电源负极。② L 2 接在同侧接线柱（a、d）之间③ ②中一个接线柱接回电源正极，另一个接线柱与和它异侧不相对的接线柱（c）相连有了以上几条规律作基础，我们就可以自己设计电路，如下图L 1L2于是，我们依照规律按以下步骤进行连接①将 L1 与 b，e 相连后接回电源负极L 1L2adbecf②将 L 2 连接在 c，e 之间L 1L 2adbecf③将 c 接回电源正极，f 与 a 相连L 1L2adbecf这样，我们就掌握了最基础的设计方法。二.由串联电路开始，将其改为并联电路。拿到这道题， 在不知道如何下手的时候呢，我们不如先将开关打向任意一边，先完成一条串联的通路。分三步设计电路。（一）．构成串联通路：1.我们先从正极出发，连接最近的一个灯泡（L 2），然后从首端进入，如图1：2.接下来我们就可以从L 2 的末端接入我们的双刀双掷开关的主接线柱，如图2：3.开关打向任意一边，这里我选择了a，b 接线柱，如图3：(部分线用了虚线来表示是因为，之后开关将打向令一边的接线柱，则此线路在打向另一边接线柱时相当于不存在了。）4.继续由开关主接线柱将L1 串联进来，连回电源负极，如图4：此时呢，我们的第一条通路就完成了，那么既然接线柱a，b 我们实现了串联。那么接下来我们就要在接线柱c，d 实现并...
