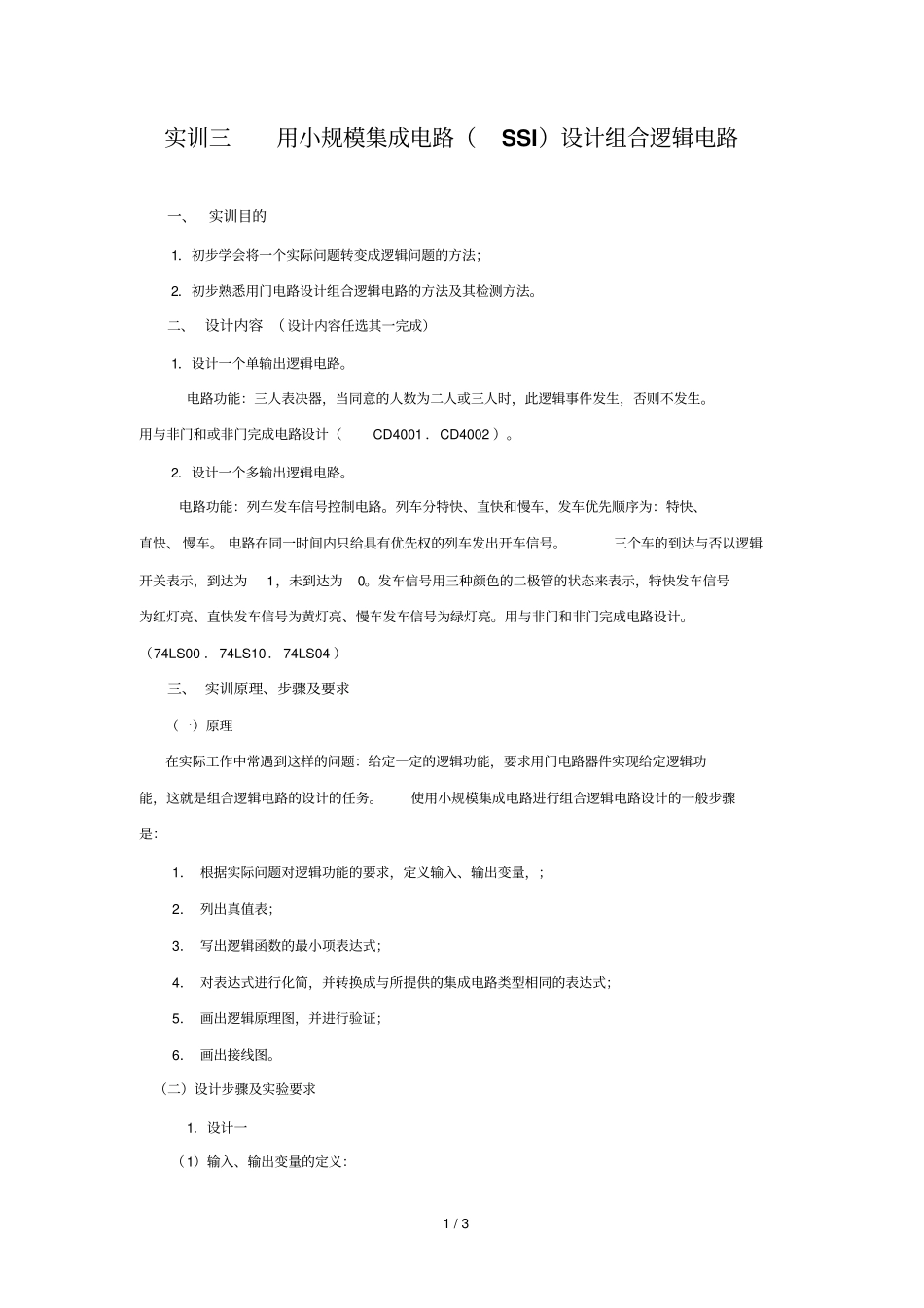

1 / 3 实训三用小规模集成电路(SSI)设计组合逻辑电路一、实训目的1.初步学会将一个实际问题转变成逻辑问题的方法;2.初步熟悉用门电路设计组合逻辑电路的方法及其检测方法。二、 设计内容 (设计内容任选其一完成)1.设计一个单输出逻辑电路。电路功能:三人表决器,当同意的人数为二人或三人时,此逻辑事件发生,否则不发生。用与非门和或非门完成电路设计(CD4001 .CD4002 )。2.设计一个多输出逻辑电路。电路功能:列车发车信号控制电路。列车分特快、直快和慢车,发车优先顺序为:特快、直快、 慢车。 电路在同一时间内只给具有优先权的列车发出开车信号。三个车的到达与否以逻辑开关表示,到达为1,未到达为0。发车信号用三种颜色的二极管的状态来表示,特快发车信号为红灯亮、直快发车信号为黄灯亮、慢车发车信号为绿灯亮。用与非门和非门完成电路设计。(74LS00 .74LS10.74LS04 )三、 实训原理、步骤及要求(一)原理在实际工作中常遇到这样的问题:给定一定的逻辑功能,要求用门电路器件实现给定逻辑功能,这就是组合逻辑电路的设计的任务。使用小规模集成电路进行组合逻辑电路设计的一般步骤是:1. 根据实际问题对逻辑功能的要求,定义输入、输出变量,;2. 列出真值表;3. 写出逻辑函数的最小项表达式;4. 对表达式进行化简,并转换成与所提供的集成电路类型相同的表达式;5. 画出逻辑原理图,并进行验证;6. 画出接线图。(二)设计步骤及实验要求1.设计一(1)输入、输出变量的定义:2 / 3 (2)真值表( 3)逻辑表达式A B C Y (4)原理图(5)接线图(6)功能验证A B C Y 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 3 / 3 2.设计二(1)输入、输出变量的定义:(2)真值表(3)逻辑表达式A B C Y1 Y2 Y3 (4)原理图(5)接线图(6)功能验证A B C Y1 Y2 Y3 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1
