皮带拉力验算分析

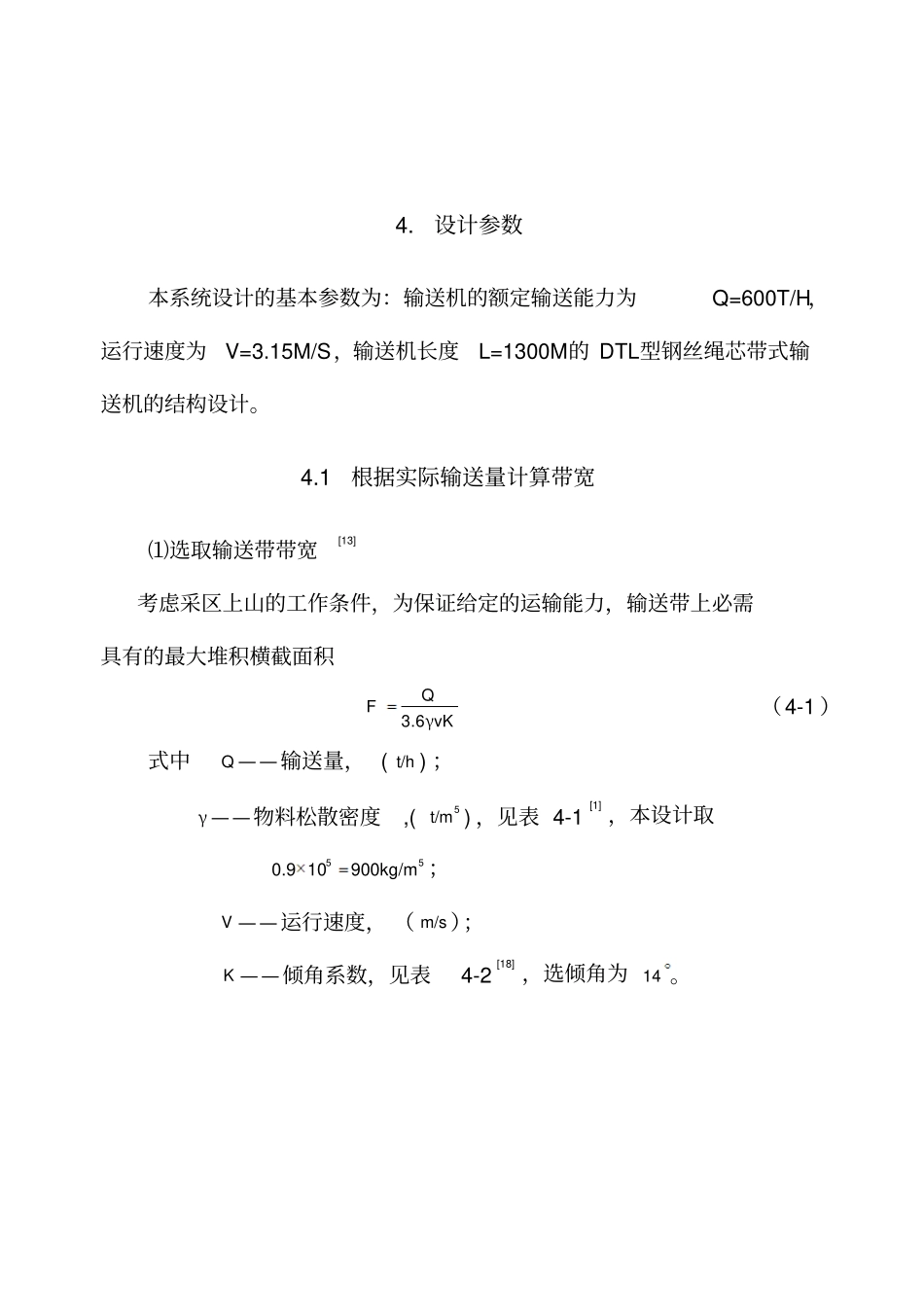

4. 设计参数本系统设计的基本参数为：输送机的额定输送能力为Q=600T/H，运行速度为V=3.15M/S，输送机长度L=1300M的 DTL型钢丝绳芯带式输送机的结构设计。4.1 根据实际输送量计算带宽⑴选取输送带带宽[13]考虑采区上山的工作条件，为保证给定的运输能力，输送带上必需具有的最大堆积横截面积vKQFγ6.3（4-1 ）式中Q ——输送量， ( t/h ) ；γ ——物料松散密度,(5t/m ) ，见表 4-1[1] ，本设计取550.9 10900kg/m ；V ——运行速度， （ m/s ）；K ——倾角系数，见表4-2[18] ，选倾角为14 。表 4-1 各种散状物料的特性物料名称松散密度3310 kg/m安息角运行方向最大倾斜角原煤0.8 ~ 1.0o50oo18 ~20表 4-2 倾角系数输 送机 倾角m68101214161820倾 角系 数K0.980.970.950.930.910.890.850.81则最大堆积横截面积FvKQFγ6.391.049006.36002m0510.物料的动堆积角一般是安息角的50% ~ 70% ，由原煤的安息角为50（由表4-1 查取），所以动堆积角30~25，本设计取30，选取输送机的承载托辊槽角为35 。由表三选出带宽为800mm的输送带上所以允许物料堆积的横截面积为20.07898m ，见表4-3[1] 所示，此值大于计算所需的堆积横截面积，据此选用宽度为1000mm的输送带能满足需要。表 4-3 平形和三节托辊槽形输送带上最大截面积F( ㎡) 带宽)(mmB堆积角 θ槽角 λ35800300798.0查表 4-4[18] ，带宽为 1000mm 的输送带，能适用于运送最大块度为300mm 的原煤。表 4-4 部分带宽适用的最大块度( m) 带宽5.065.08.012.14.1最大块度1.015.02.03.035.035.0⑵胶带宽度的计算[13]KVKQB???=γα（4-2 ）式中B——带宽，（ m ）；αK ——货载断面系数，它与带面上的物料动堆积角有关，见表 4-5[20] 。表 4-5 货载断面系数动堆积角1020253035αK槽形平形31667385135422172458209496247则胶带宽度BKVKQBγα91.015.39.0458600m71250.考虑矿井的增产的能力，货载块度及胶带的性能, 选用带宽为1000mm的胶带合适。胶带宽度算出后选择标准宽度应进行块度校核见表4-6[18] 。对于原煤：2002≥maxAB=2*300+300=900 可见所选带宽合适。表 4-6 各种带宽适用的最大块度（mm ）带宽5006508001000最大块度100150200300⑶输送能力的验算[12]KFVQ6.3max91.00798.09006.3930.28t/hQQ≥max>600t/h 满足输送量的要求, 通过计算 , 验证了所选带宽合适。4.2 运行阻力1. 主要阻力zhuW[13]gLqqqqWggdzhu]βcos)2[(（4-3 ...
