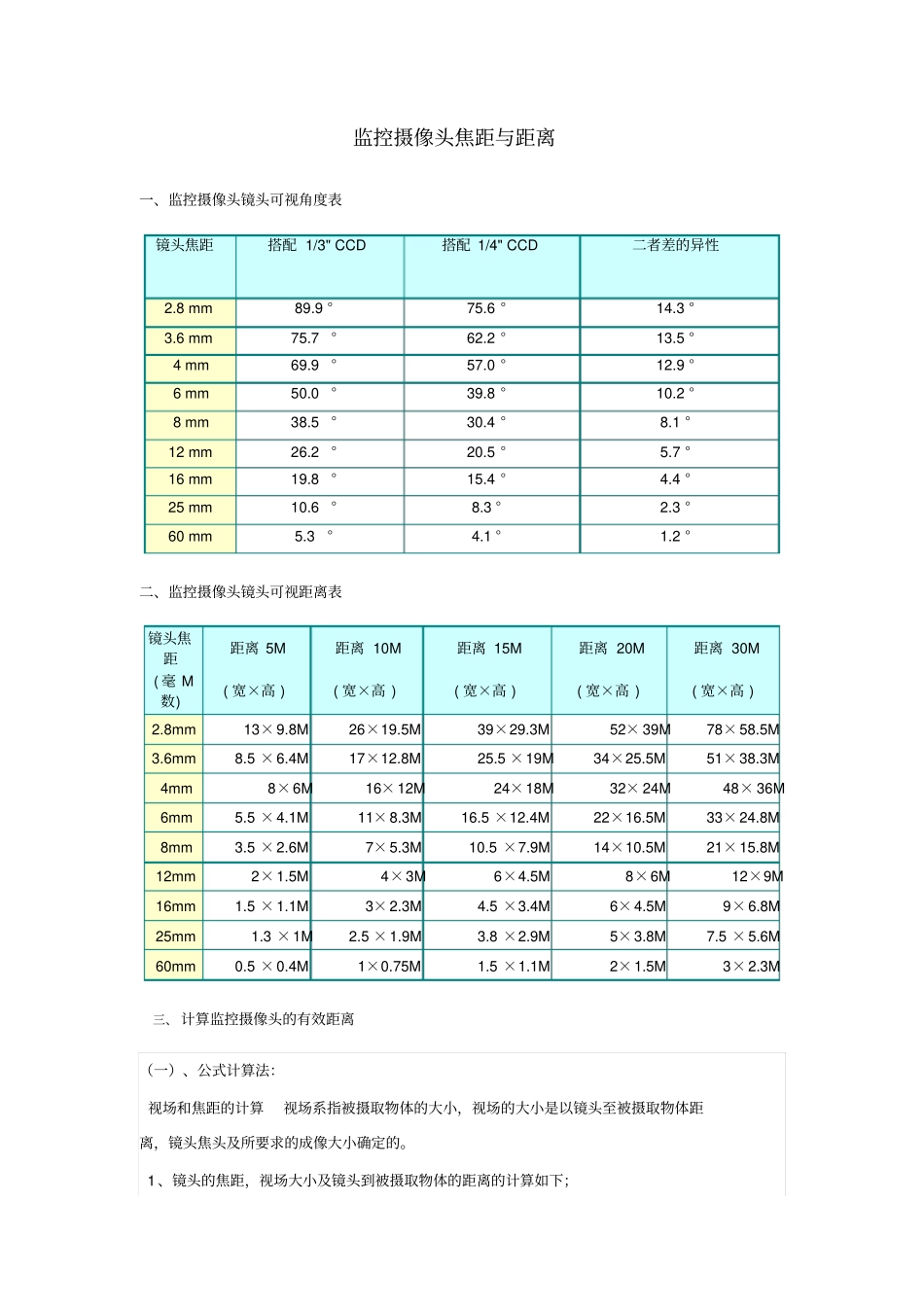

监控摄像头焦距与距离一、监控摄像头镜头可视角度表镜头焦距搭配 1/3" CCD搭配 1/4" CCD 二者差的异性2.8 mm 89.9 °75.6 °14.3 °3.6 mm 75.7 °62.2 °13.5 °4 mm 69.9 °57.0 °12.9 °6 mm 50.0 °39.8 °10.2 °8 mm 38.5 °30.4 °8.1 °12 mm 26.2 °20.5 °5.7 °16 mm 19.8 °15.4 °4.4 °25 mm 10.6 °8.3 °2.3 °60 mm 5.3 °4.1 °1.2 °二、监控摄像头镜头可视距离表镜头焦距( 毫 M数) 距离 5M ( 宽×高 ) 距离 10M ( 宽×高 ) 距离 15M ( 宽×高 ) 距离 20M ( 宽×高 ) 距离 30M ( 宽×高 ) 2.8mm 13×9.8M 26×19.5M 39×29.3M 52× 39M 78×58.5M 3.6mm 8.5 ×6.4M 17×12.8M 25.5 ×19M 34×25.5M 51×38.3M 4mm 8×6M 16×12M 24×18M 32× 24M 48× 36M 6mm 5.5 ×4.1M 11×8.3M 16.5 ×12.4M 22×16.5M 33×24.8M 8mm 3.5 ×2.6M 7×5.3M 10.5 ×7.9M 14×10.5M 21×15.8M 12mm 2×1.5M 4×3M 6×4.5M 8×6M 12×9M 16mm 1.5 ×1.1M 3×2.3M 4.5 ×3.4M 6×4.5M 9×6.8M 25mm 1.3 ×1M 2.5 ×1.9M 3.8 ×2.9M 5×3.8M 7.5 ×5.6M 60mm 0.5 ×0.4M 1×0.75M 1.5 ×1.1M 2×1.5M 3×2.3M 三、 计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。 1 、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下； f=wL/W f=hL/h f ：镜头焦距 w：图象的宽度（被摄物体在ccd 靶面上成象宽度） W ：被摄物体宽度 L：被摄物体至镜头的距离 h：图象高度（被摄物体在ccd 靶面上成像高度）视场（摄取场景）高度 H ：被摄物体的高度 ccd 靶面规格尺寸：单位 mm 规格 W H 1/3" 4.8 3.6 1/2" 6.4 4.8 2/3" 8.8 6.6 1" 12.7 9.6 由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3, 当 L 不变， H 或 W 增大时， f 变小，当 H 或 W 不变， L 增大时， f 增大。 2 、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。水平视场角 β（水平观看的角度）β =2tg-1= 垂直视场角q（垂直观看的角度） q=2tg-1= 式中 w、H、f 同上 水平视场角与垂直视场角...
