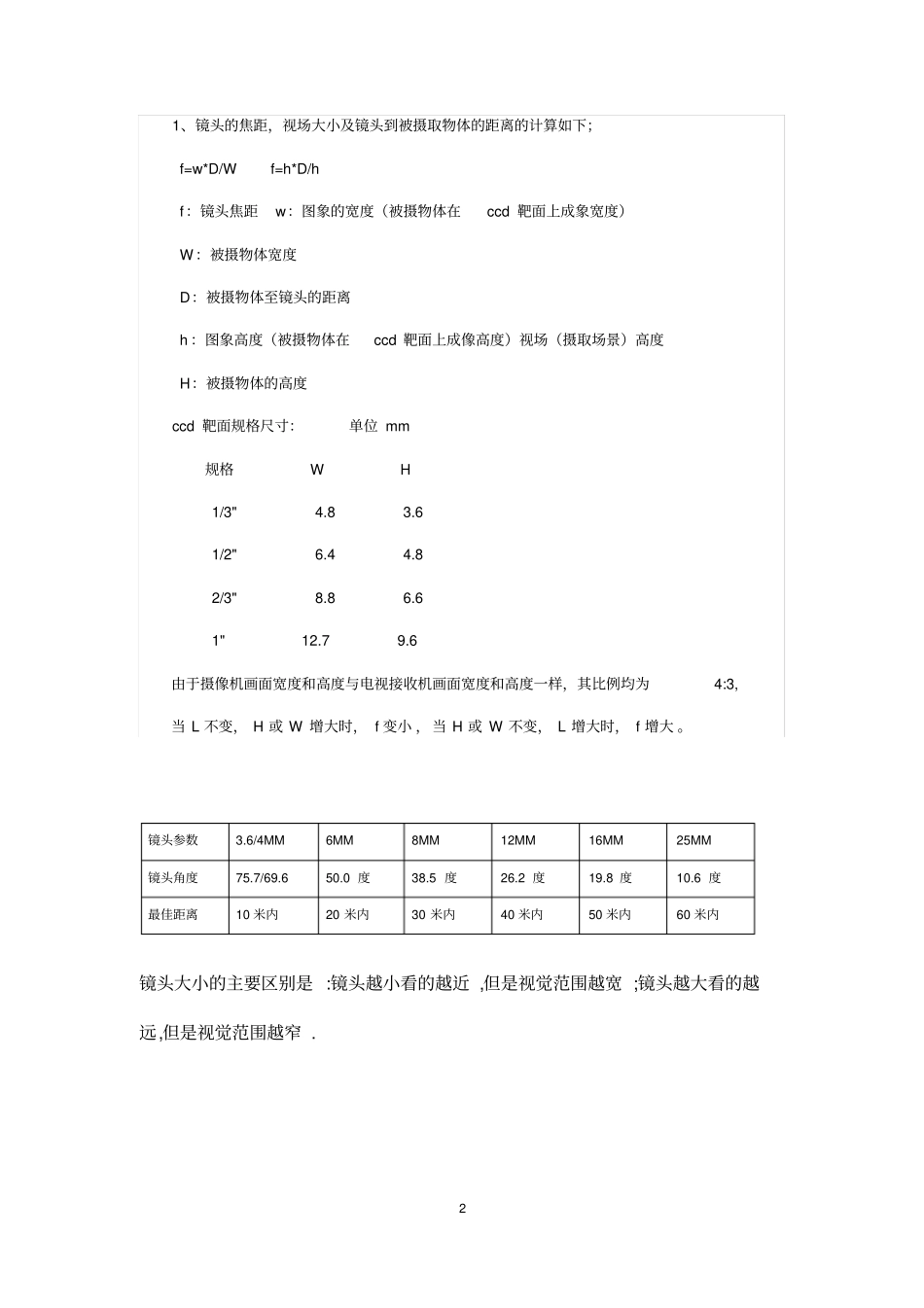

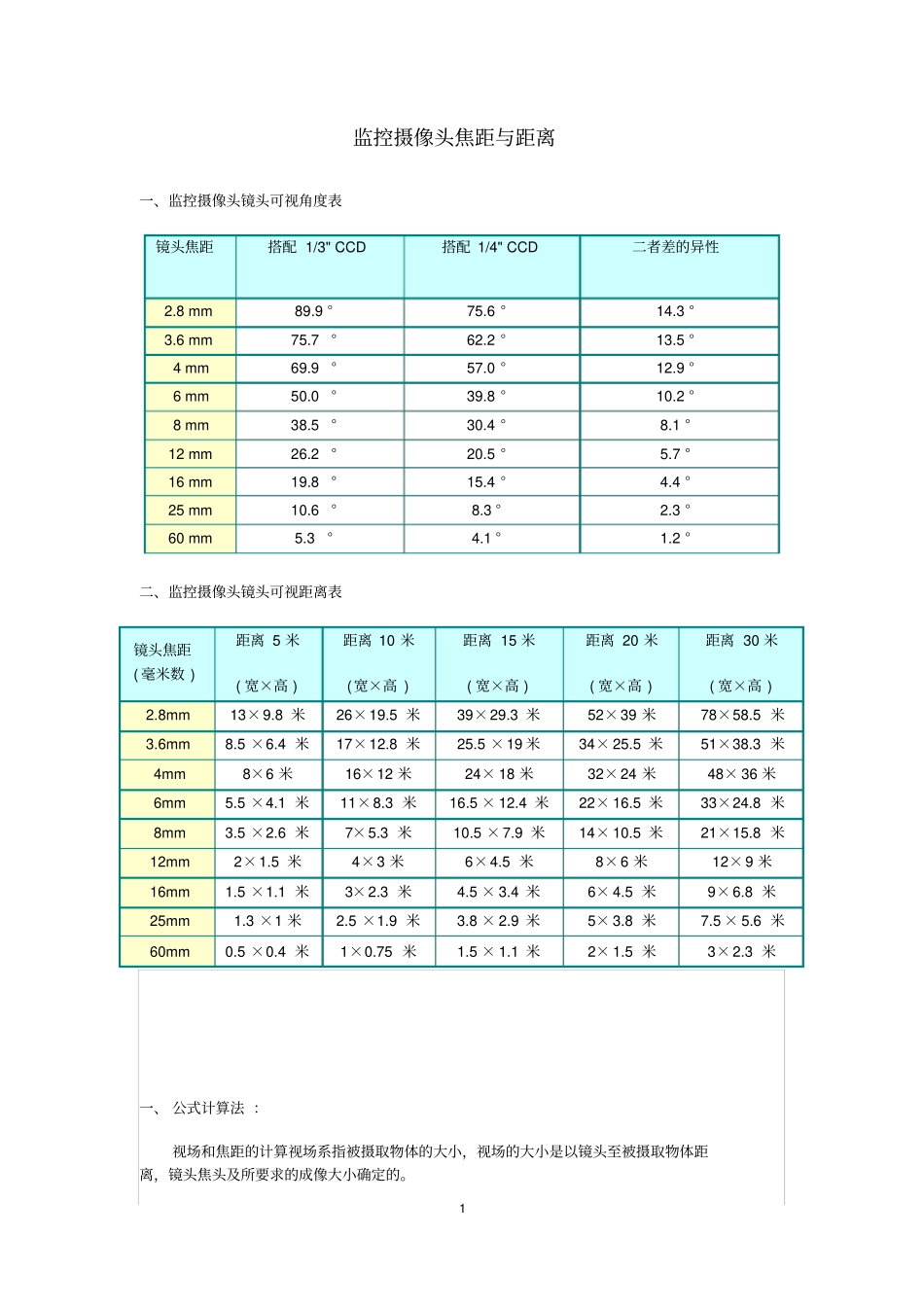

1 监控摄像头焦距与距离一、监控摄像头镜头可视角度表镜头焦距搭配 1/3" CCD搭配 1/4" CCD 二者差的异性2.8 mm 89.9 °75.6 °14.3 °3.6 mm 75.7 °62.2 °13.5 °4 mm 69.9 °57.0 °12.9 °6 mm 50.0 °39.8 °10.2 °8 mm 38.5 °30.4 °8.1 °12 mm 26.2 °20.5 °5.7 °16 mm 19.8 °15.4 °4.4 °25 mm 10.6 °8.3 °2.3 °60 mm 5.3 °4.1 °1.2 °二、监控摄像头镜头可视距离表镜头焦距( 毫米数 ) 距离 5 米( 宽×高 ) 距离 10 米(宽×高 ) 距离 15 米( 宽×高 ) 距离 20 米( 宽×高 ) 距离 30 米( 宽×高 ) 2.8mm 13×9.8 米26×19.5 米39×29.3 米52×39 米78×58.5 米3.6mm 8.5 ×6.4 米17×12.8 米25.5 ×19 米34× 25.5 米51×38.3 米4mm 8×6 米16×12 米24× 18 米32×24 米48× 36 米6mm 5.5 ×4.1 米11×8.3 米16.5 × 12.4 米22× 16.5 米33×24.8 米8mm 3.5 ×2.6 米7×5.3 米10.5 ×7.9 米14× 10.5 米21×15.8 米12mm 2×1.5 米4×3 米6×4.5 米8×6 米12×9 米16mm 1.5 ×1.1 米3×2.3 米4.5 × 3.4 米6× 4.5 米9×6.8 米25mm 1.3 ×1 米2.5 ×1.9 米3.8 × 2.9 米5× 3.8 米7.5 × 5.6 米60mm 0.5 ×0.4 米1×0.75 米1.5 × 1.1 米2× 1.5 米3×2.3 米一、 公式计算法 ：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。2 1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=w*D/Wf=h*D/h f：镜头焦距w：图象的宽度（被摄物体在ccd 靶面上成象宽度）W：被摄物体宽度D：被摄物体至镜头的距离h ：图象高度（被摄物体在ccd 靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd 靶面规格尺寸：单位 mm 规格WH 1/3"4.83.6 1/2"6.44.8 2/3"8.86.6 1"12.79.6 由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3, 当 L 不变， H 或 W 增大时， f 变小 ，当 H 或 W 不变， L 增大时， f 增大 。镜头参数3.6/4MM 6MM 8MM 12MM 16MM 25MM 镜头角度75.7/69.6 50.0 度38.5 度26.2 度19.8 度10.6 度最佳距离10 米内20 米内30 米内40 米内50 米内60 米内镜头大小的主要区别是 :镜头越小看的越近...
