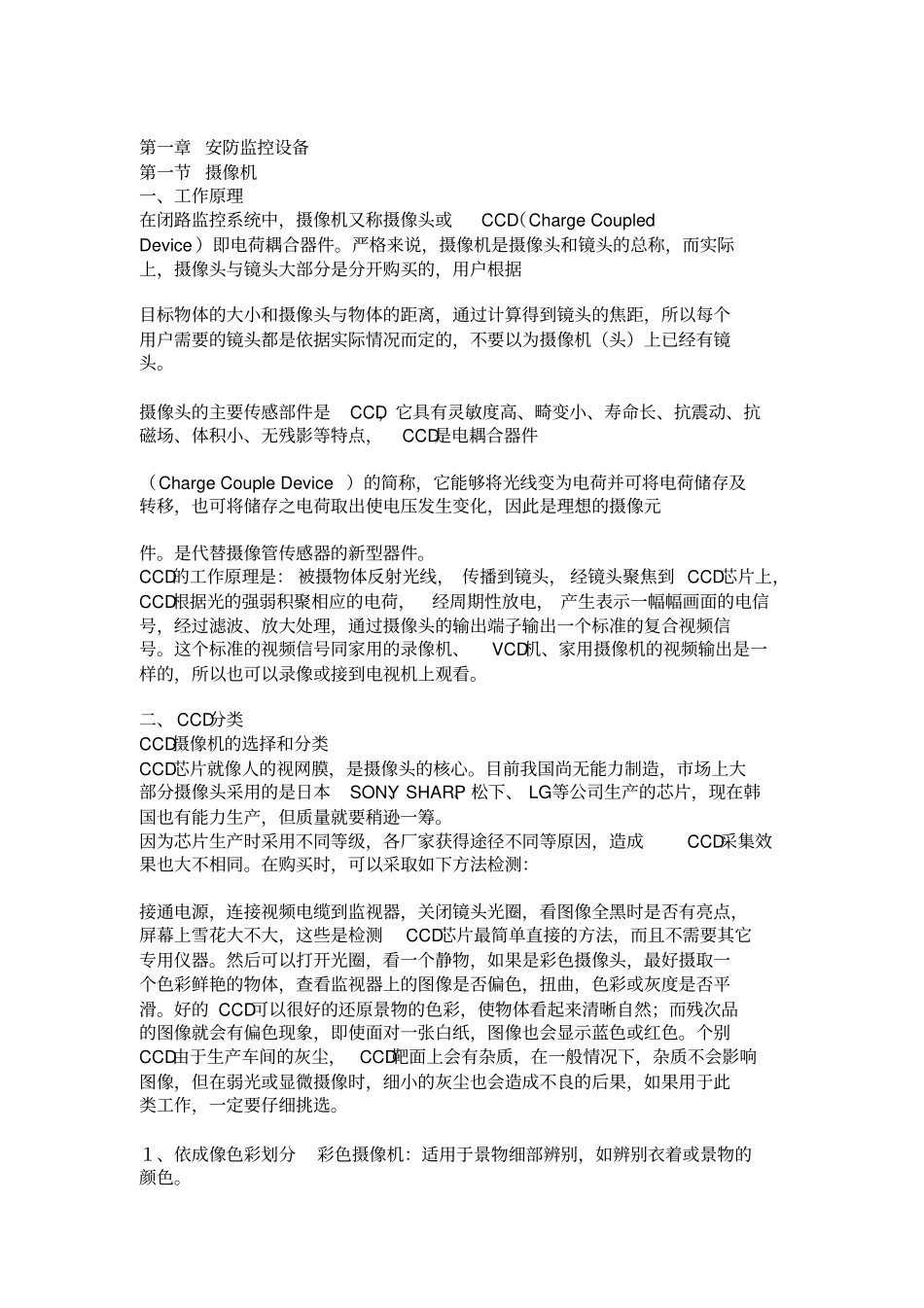

监控摄像机原理第一章 安防监控设备第一节 摄像机一、工作原理在闭路监控系统中，摄像机又称摄像头或CCD（Charge Coupled Device ）即电荷耦合器件
严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的，不要以为摄像机（头）上已经有镜头
摄像头的主要传感部件是CCD，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，CCD是电耦合器件（Charge Couple Device ）的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄像元件
是代替摄像管传感器的新型器件
CCD的工作原理是： 被摄物体反射光线， 传播到镜头， 经镜头聚焦到 CCD芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电， 产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号
这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看
二、 CCD分类CCD摄像机的选择和分类CCD芯片就像人的视网膜，是摄像头的核心
目前我国尚无能力制造，市场上大部分摄像头采用的是日本SONY、SHARP、松下、 LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹
因为芯片生产时采用不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同
在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器
然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物
