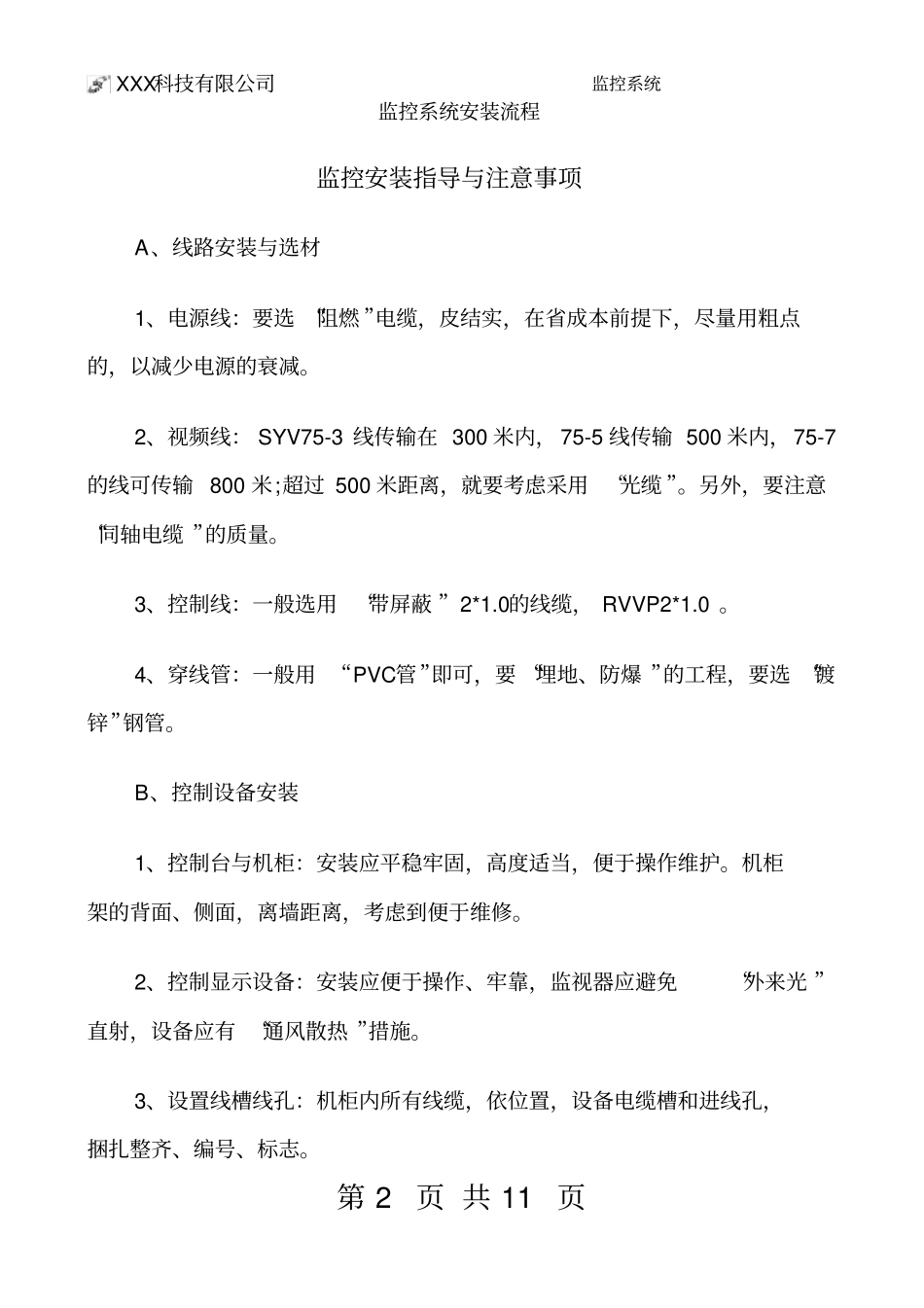

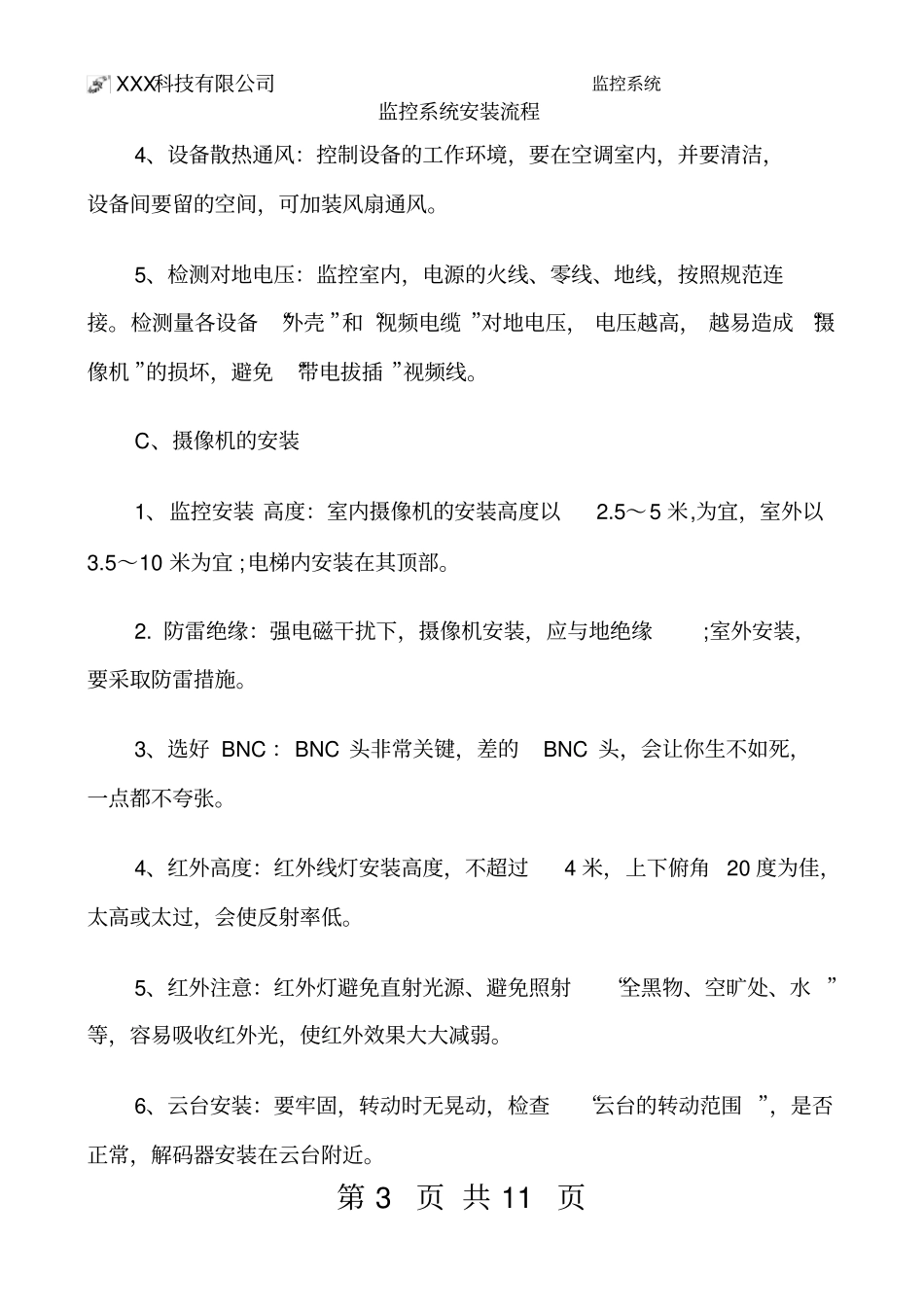

监控系统安装流程( 视频监控安装教程 ) XXX科技有限公司监控系统监控系统安装流程第 2 页 共 11 页监控安装指导与注意事项A、线路安装与选材1、电源线：要选 “阻燃 ”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。2、视频线： SYV75-3 线传输在 300 米内， 75-5 线传输 500 米内，75-7的线可传输 800 米;超过 500 米距离，就要考虑采用“光缆 ”。另外，要注意“同轴电缆 ”的质量。3、控制线：一般选用“带屏蔽 ”2*1.0的线缆， RVVP2*1.0 。4、穿线管：一般用 “PVC管”即可，要 “埋地、防爆 ”的工程，要选 “镀锌”钢管。B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。机柜架的背面、侧面，离墙距离，考虑到便于维修。2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光 ”直射，设备应有 “通风散热 ”措施。3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。XXX科技有限公司监控系统监控系统安装流程第 3 页 共 11 页4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。检测量各设备 “外壳 ”和“视频电缆 ”对地电压， 电压越高， 越易造成 “摄像机 ”的损坏，避免 “带电拔插 ”视频线。C、摄像机的安装1、监控安装 高度：室内摄像机的安装高度以2.5～5 米,为宜，室外以3.5～10 米为宜 ;电梯内安装在其顶部。2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。3、选好 BNC ：BNC 头非常关键，差的BNC 头，会让你生不如死，一点都不夸张。4、红外高度：红外线灯安装高度，不超过4 米，上下俯角 20 度为佳，太高或太过，会使反射率低。5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水 ”等，容易吸收红外光，使红外效果大大减弱。6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围 ”，是否正常，解码器安装在云台附近。XXX科技有限公司监控系统监控系统安装流程第 4 页 共 11 页监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V 绝缘摇表准备辅材：塑料胀管、机螺丝、平...
