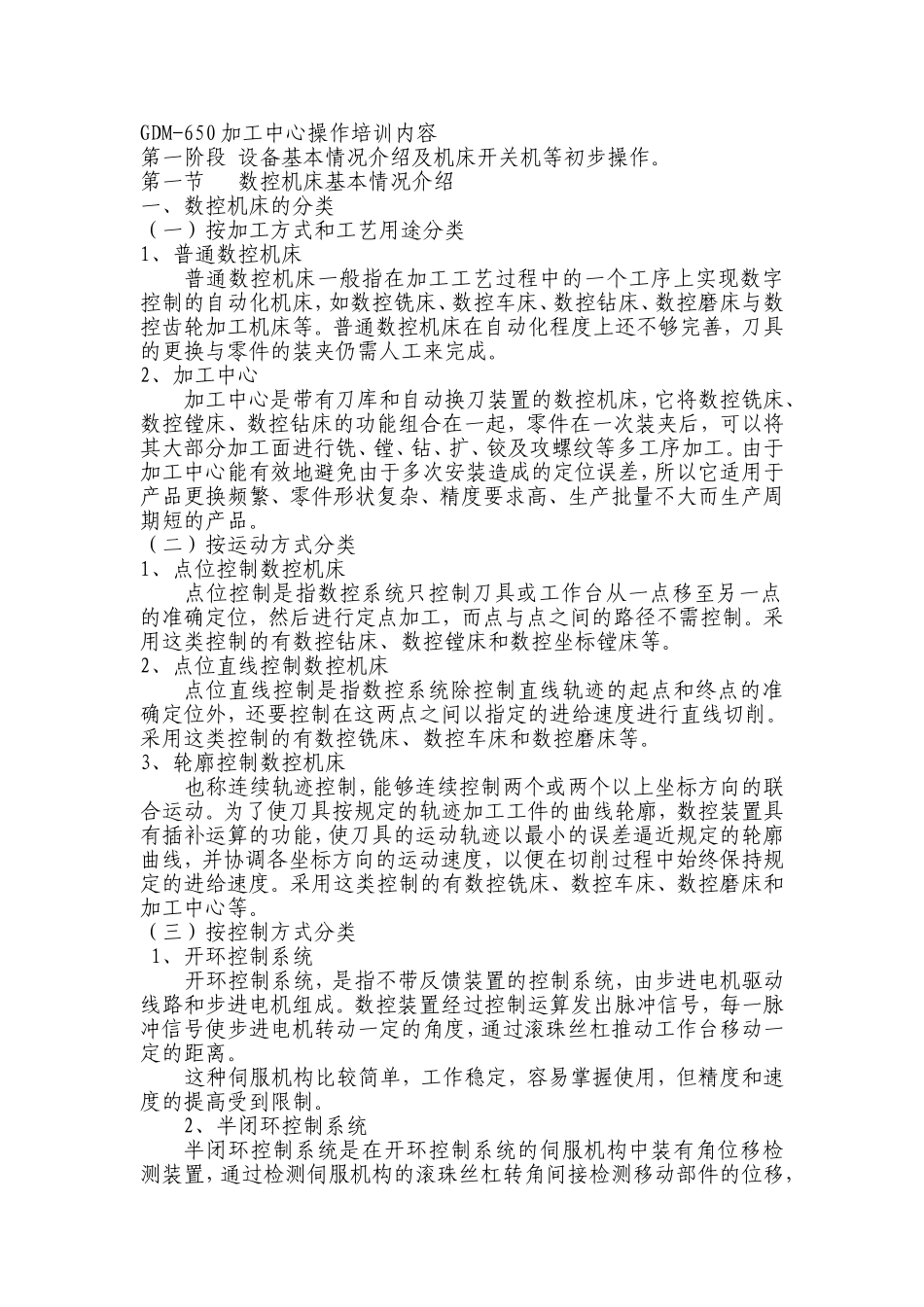

GDM-650加工中心操作培训内容第一阶段设备基本情况介绍及机床开关机等初步操作。第一节数控机床基本情况介绍一、数控机床的分类（一）按加工方式和工艺用途分类1、普通数控机床普通数控机床一般指在加工工艺过程中的一个工序上实现数字控制的自动化机床，如数控铣床、数控车床、数控钻床、数控磨床与数控齿轮加工机床等。普通数控机床在自动化程度上还不够完善，刀具的更换与零件的装夹仍需人工来完成。2、加工中心加工中心是带有刀库和自动换刀装置的数控机床，它将数控铣床、数控镗床、数控钻床的功能组合在一起，零件在一次装夹后，可以将其大部分加工面进行铣、镗、钻、扩、铰及攻螺纹等多工序加工。由于加工中心能有效地避免由于多次安装造成的定位误差，所以它适用于产品更换频繁、零件形状复杂、精度要求高、生产批量不大而生产周期短的产品。（二）按运动方式分类1、点位控制数控机床点位控制是指数控系统只控制刀具或工作台从一点移至另一点的准确定位，然后进行定点加工，而点与点之间的路径不需控制。采用这类控制的有数控钻床、数控镗床和数控坐标镗床等。2、点位直线控制数控机床点位直线控制是指数控系统除控制直线轨迹的起点和终点的准确定位外，还要控制在这两点之间以指定的进给速度进行直线切削。采用这类控制的有数控铣床、数控车床和数控磨床等。3、轮廓控制数控机床也称连续轨迹控制，能够连续控制两个或两个以上坐标方向的联合运动。为了使刀具按规定的轨迹加工工件的曲线轮廓，数控装置具有插补运算的功能，使刀具的运动轨迹以最小的误差逼近规定的轮廓曲线，并协调各坐标方向的运动速度，以便在切削过程中始终保持规定的进给速度。采用这类控制的有数控铣床、数控车床、数控磨床和加工中心等。（三）按控制方式分类1、开环控制系统开环控制系统，是指不带反馈装置的控制系统，由步进电机驱动线路和步进电机组成。数控装置经过控制运算发出脉冲信号，每一脉冲信号使步进电机转动一定的角度，通过滚珠丝杠推动工作台移动一定的距离。这种伺服机构比较简单，工作稳定，容易掌握使用，但精度和速度的提高受到限制。2、半闭环控制系统半闭环控制系统是在开环控制系统的伺服机构中装有角位移检测装置，通过检测伺服机构的滚珠丝杠转角间接检测移动部件的位移，然后反馈到数控装置的比较器中，与输入原指令位移值进行比较，用比较后的差值进行控制，使移动部件补充位移，直到差值消除为止的控制系统。这种伺服机构所能达到的精度、速度和动态特性优于开环伺服机构，为大多数中小型数控机床所采用。3、闭环控制系统闭环控制系统是在机床移动部件位置上直接装有直线位置检测装置，将检测到的实际位移反馈到数控装置的比较器中，与输入的原指令位移值进行比较，用比较后的差值控制移动部件作补充位移，直到差值消除时才停止移动，达到精确定位的控制系统。闭环控制系统的定位精度高于半闭环控制，但结构比较复杂，调试维修的难度较大，常用于高精度和大型数控机床。二、数控机床坐标系的作用数控机床坐标系是为了确定工件在机床中的位置，机床运动部件特殊位置及运动范围，即描述机床运动，产生数据信息而建立的几何坐标系。通过机床坐标系的建立，可确定机床位置关系，获得所需的相关数据。二、数控机床坐标系确定依据数控机床坐标系的确定依据为国际上统一的ISO841标准。三、数控机床坐标系确定方法1、假设：工件固定，刀具相对工件运动。2、标准：右手笛卡儿直角坐标系——拇指为X向，食指为Y向，中指为Z向。如图所示。3、顺序：先Z轴，再X轴，最后Y轴。Z轴——机床主轴；X轴——装夹平面内的水平向；Y轴——由右手笛卡儿直角坐标系确定。4、方向：退刀即远离工件方向为正方向。四、数控机床坐标系，坐标原点数控机床坐标系坐标原点是指机床上设置的一个固定的点，它在机床装配、调试时就已经确定下来了，是数控机床进行运动加工的基准参考点，一般取在机床运动方向的最远点。第二节开关机操作等初步操作讲解（一）开机前检查：1.检查机床右后侧气压表数值≥0.6Mpa；2.检查机床左后侧润滑站润滑油油位情况，油位必须在min（最低位）线以上、在max（最上位）线以下...
