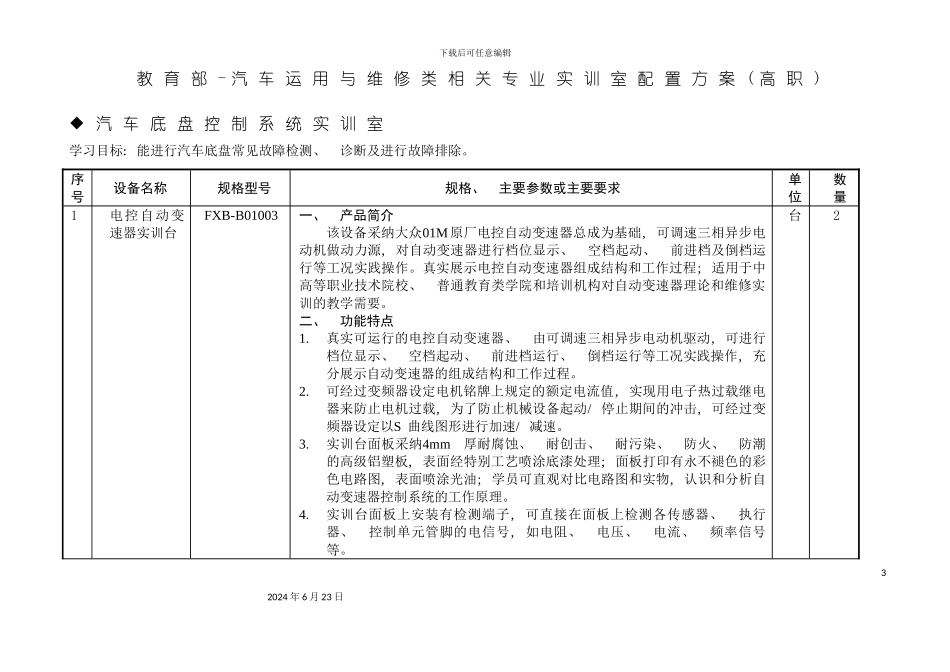

下载后可任意编辑教育部标准汽车底盘控制系统实训室配置方案高职12024 年 6 月 23 日下载后可任意编辑22024 年 6 月 23 日下载后可任意编辑 教 育 部 - 汽 车 运 用 与 维 修 类 相 关 专 业 实 训 室 配 置 方 案 ( 高 职 ) 汽 车 底 盘 控 制 系 统 实 训 室学习目标: 能进行汽车底盘常见故障检测、 诊断及进行故障排除。序号设备名称规格型号规格、 主要参数或主要要求单位数量1电控自动变速器实训台FXB-B01003一、 产品简介该设备采纳大众01M原厂电控自动变速器总成为基础, 可调速三相异步电动机做动力源, 对自动变速器进行档位显示、 空档起动、 前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程; 适用于中高等职业技术院校、 普通教育类学院和培训机构对自动变速器理论和维修实训的教学需要。二、 功能特点1.真实可运行的电控自动变速器、 由可调速三相异步电动机驱动, 可进行档位显示、 空档起动、 前进档运行、 倒档运行等工况实践操作, 充分展示自动变速器的组成结构和工作过程。2.可经过变频器设定电机铭牌上规定的额定电流值, 实现用电子热过载继电器来防止电机过载, 为了防止机械设备起动/ 停止期间的冲击, 可经过变频器设定以S 曲线图形进行加速/ 减速。3.实训台面板采纳4mm厚耐腐蚀、 耐创击、 耐污染、 防火、 防潮的高级铝塑板, 表面经特别工艺喷涂底漆处理; 面板打印有永不褪色的彩色电路图, 表面喷涂光油; 学员可直观对比电路图和实物, 认识和分析自动变速器控制系统的工作原理。4.实训台面板上安装有检测端子, 可直接在面板上检测各传感器、 执行器、 控制单元管脚的电信号, 如电阻、 电压、 电流、 频率信号等。台232024 年 6 月 23 日下载后可任意编辑5.实训台面板上安装有汽车仪表、 压力表、 可实时显示发动机转速、 车速、 自动变速器的档位、 主油道压力等参数变化。6.实训台安装有诊断座, 可连接专用或通用型汽车解码器, 对发动机自动变速器电控系统进行读取故障码、 清除故障码、 读取数据流等自诊断功能。7.实训台面板上安装有自动变速器各电磁阀指示灯, 实时显示各电磁阀的工作状态。8.实训台配备有电机防护罩、 输出轴防护罩等安全保护装置9.实训台底座采纳钢结构焊接, 表面采纳喷涂工艺处理, 带自锁脚轮装置, 移动灵活, 安全可靠、 坚固耐用。10. 配备智能化故障设置...
