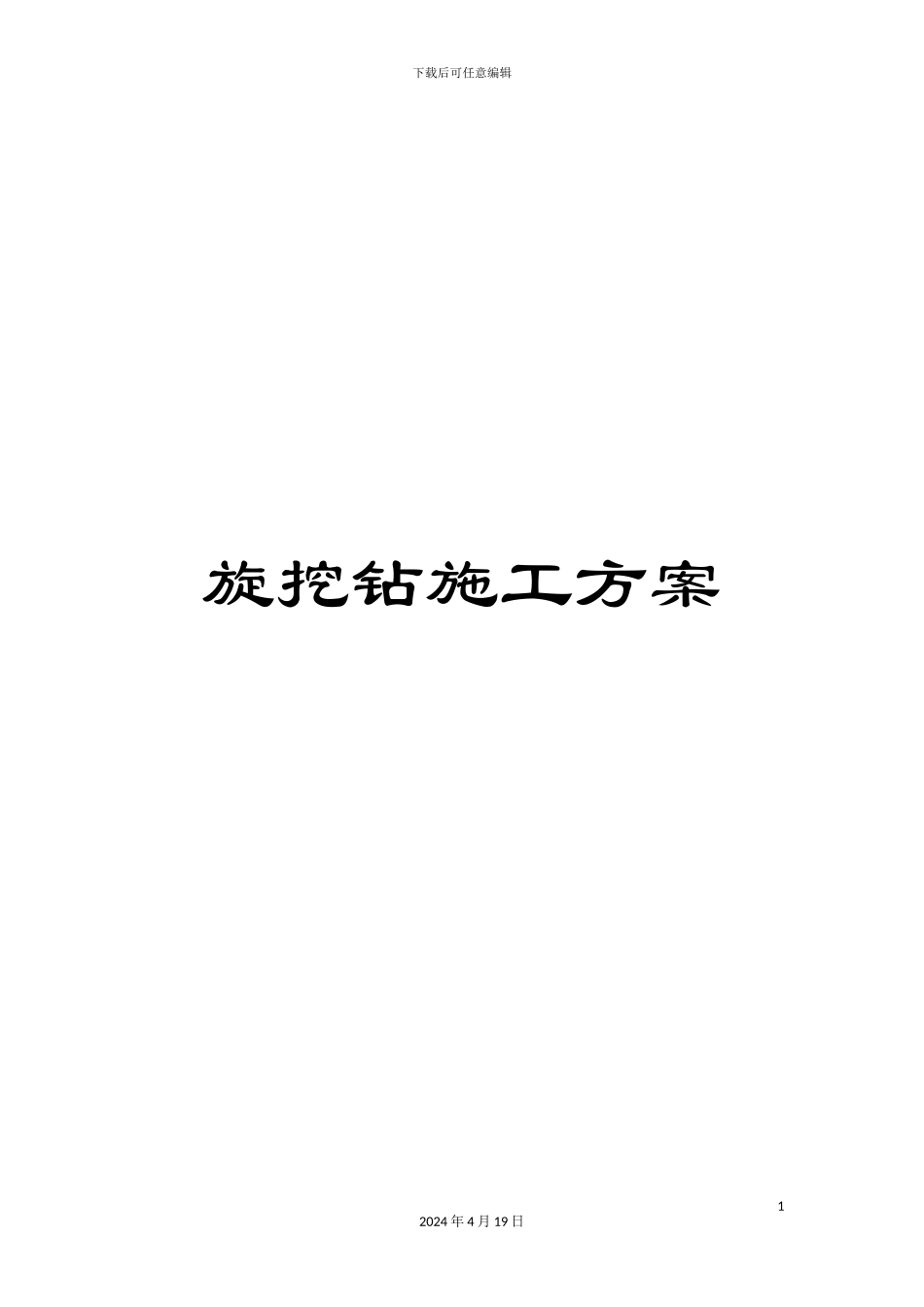

旋挖钻施工方案

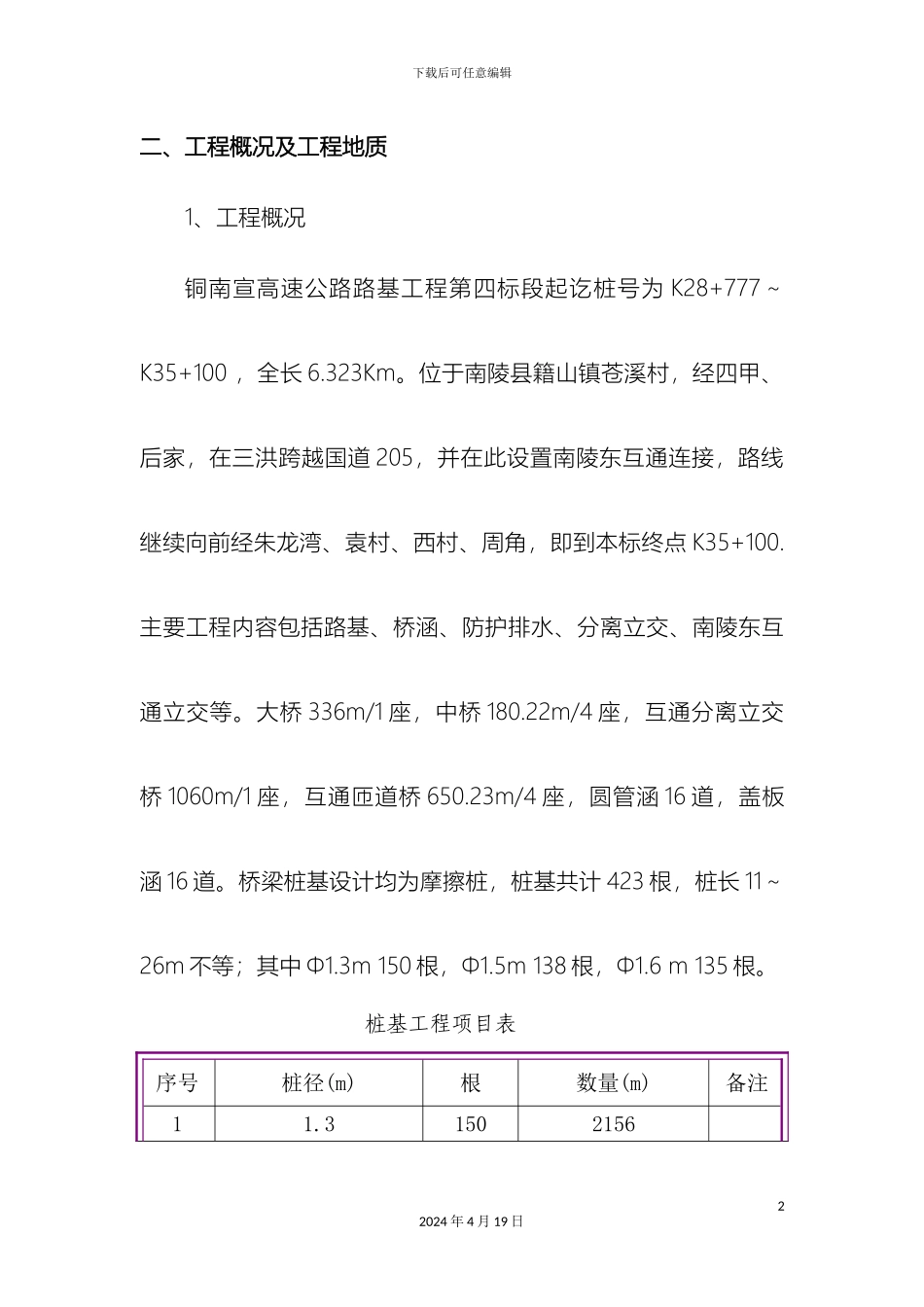

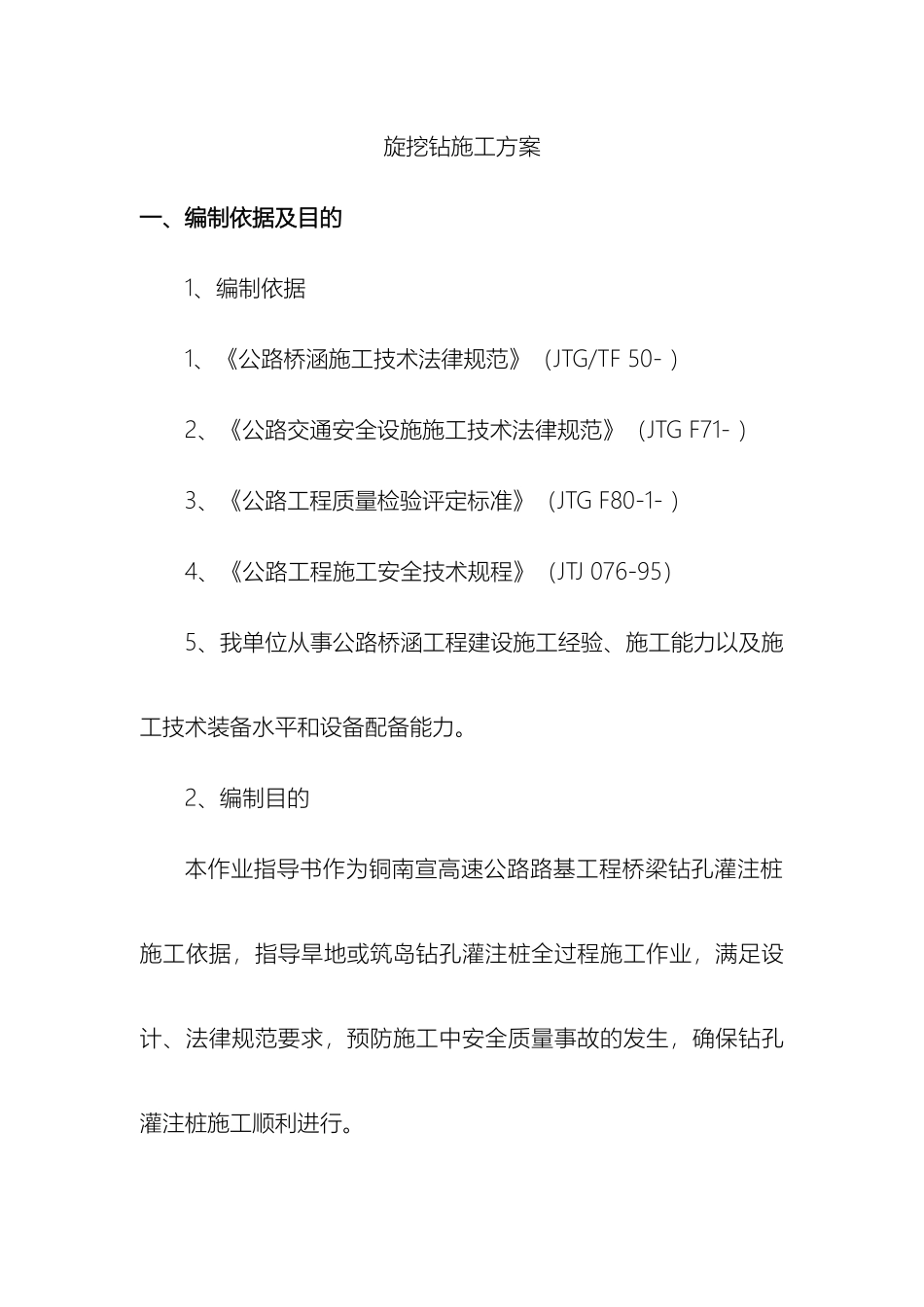

下载后可任意编辑旋挖钻施工方案12024 年 4 月 19 日旋挖钻施工方案一、编制依据及目的1、编制依据1、《公路桥涵施工技术法律规范》（JTG/TF 50- ）2、《公路交通安全设施施工技术法律规范》（JTG F71- ）3、《公路工程质量检验评定标准》（JTG F80-1- ）4、《公路工程施工安全技术规程》（JTJ 076-95）5、我单位从事公路桥涵工程建设施工经验、施工能力以及施工技术装备水平和设备配备能力。2、编制目的本作业指导书作为铜南宣高速公路路基工程桥梁钻孔灌注桩施工依据，指导旱地或筑岛钻孔灌注桩全过程施工作业，满足设计、法律规范要求，预防施工中安全质量事故的发生，确保钻孔灌注桩施工顺利进行。下载后可任意编辑二、工程概况及工程地质1、工程概况铜南宣高速公路路基工程第四标段起讫桩号为 K28+777～K35+100 ，全长 6.323Km。位于南陵县籍山镇苍溪村，经四甲、后家，在三洪跨越国道 205，并在此设置南陵东互通连接，路线继续向前经朱龙湾、袁村、西村、周角，即到本标终点 K35+100. 主要工程内容包括路基、桥涵、防护排水、分离立交、南陵东互通立交等。大桥 336m/1 座，中桥 180.22m/4 座，互通分离立交桥 1060m/1 座，互通匝道桥 650.23m/4 座，圆管涵 16 道，盖板涵 16 道。桥梁桩基设计均为摩擦桩，桩基共计 423 根，桩长 11～26m 不等；其中 Φ1.3m 150 根，Φ1.5m 138 根，Φ1.6 m 135 根。桩基工程项目表序号桩径(m)根数量(m)备注11.3150215622024 年 4 月 19 日下载后可任意编辑21.5138230631.61352925根据现场地质情况及技术法律规范采纳旋挖钻成桩。2、工程地质场地全部位于芜湖市南陵县籍山镇，并穿过泄洪区，地形起伏不大，地面标高一般为 6.0～12.0m。自上而下划分的土层如下：① 层填筑土：灰黄、灰色，松散~稍密状态，主要为硬塑~可塑状态的粘土，含灰土，砖块、碎石。②、③、④层粉质粘土：灰、灰褐、褐灰等色，分布于田地表层，干旱天气呈干松状态，雨天呈松软稀糊状态。⑤ 层粉土:褐红、灰黄等色，硬塑，强度中等。⑥ 层中砂：灰白色，只要成分为石英质，含少量颗粒等。饱和，稍密-中密。⑦ 层卵石土：灰白、褐黄等色，只要成分石英质，偶有卵石，32024 年 4 月 19 日下载后可任意编辑饱和。⑧ 层强风化泥质粉沙岩：极软岩，灰白、紫红、褐黄等色。⑨ 层中风化泥质粉沙岩：岩，灰白、紫红等色。三、劳力、机械进场计划1、人员设备的安排现场管理、施工人员...
