晶体管放大倍数β检测电路的设计与实现实验报告范本

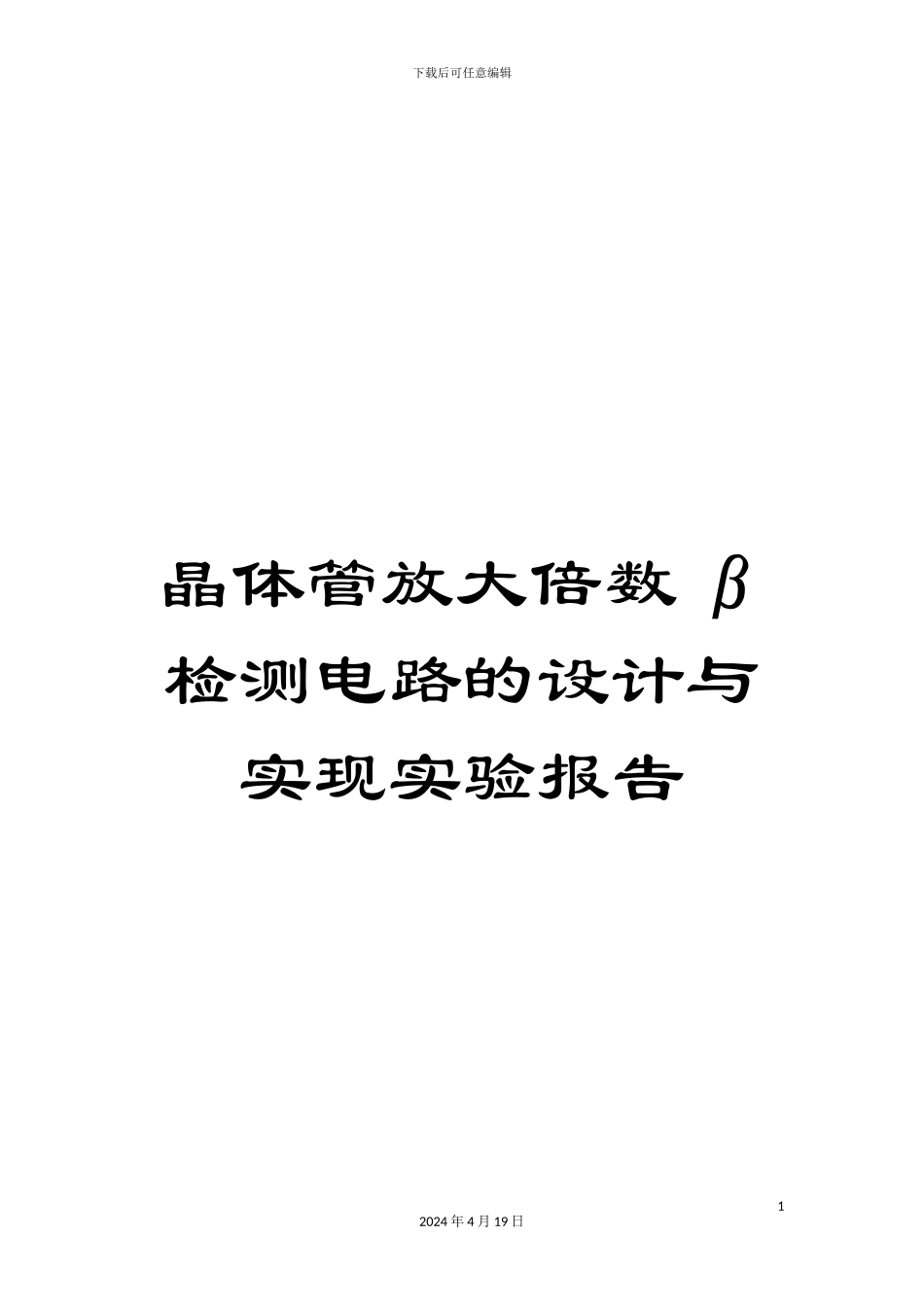

晶体管放大倍数β检测电路的设计与实现实验报告范本_第1页
1/26

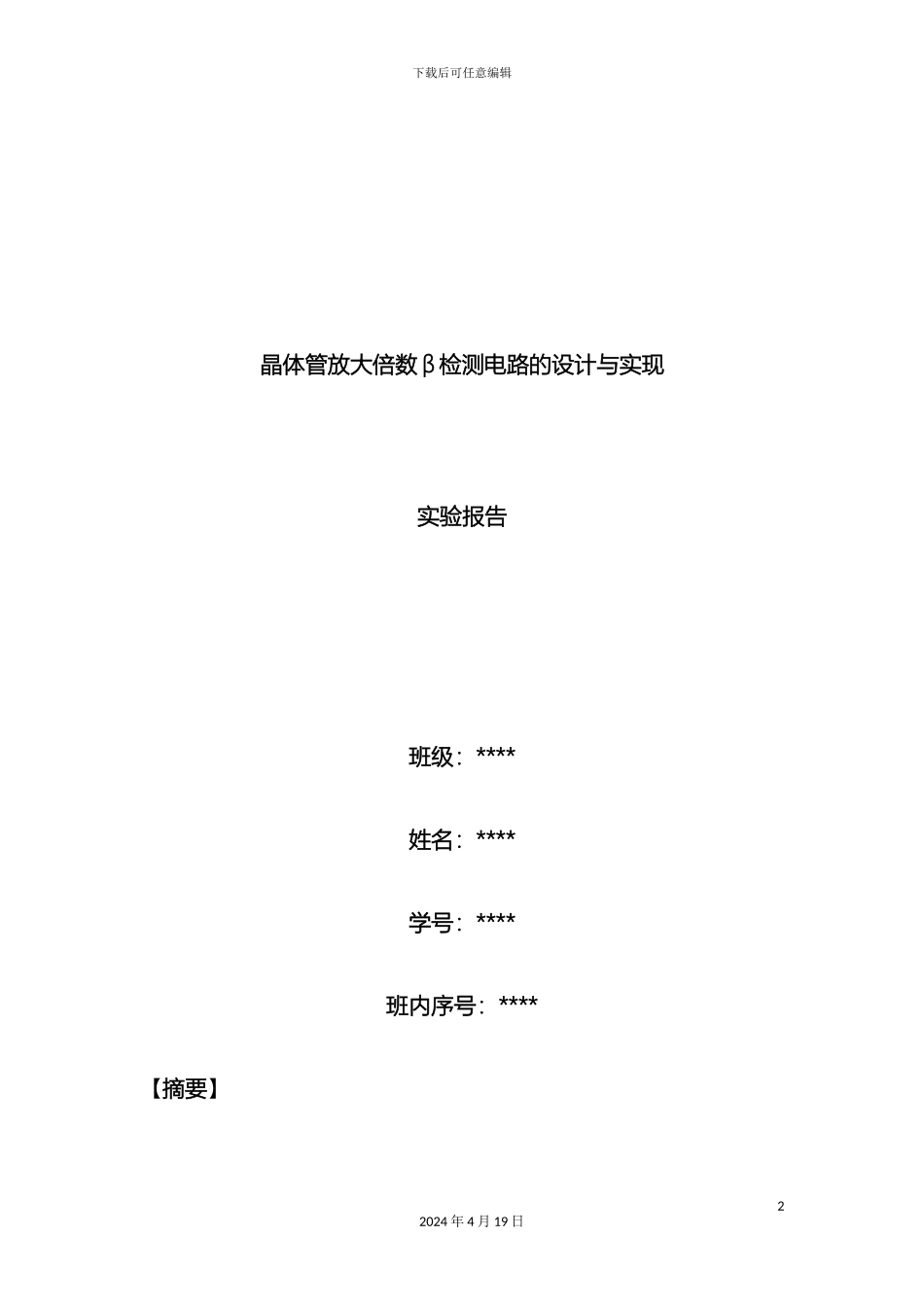

晶体管放大倍数β检测电路的设计与实现实验报告范本_第2页
2/26

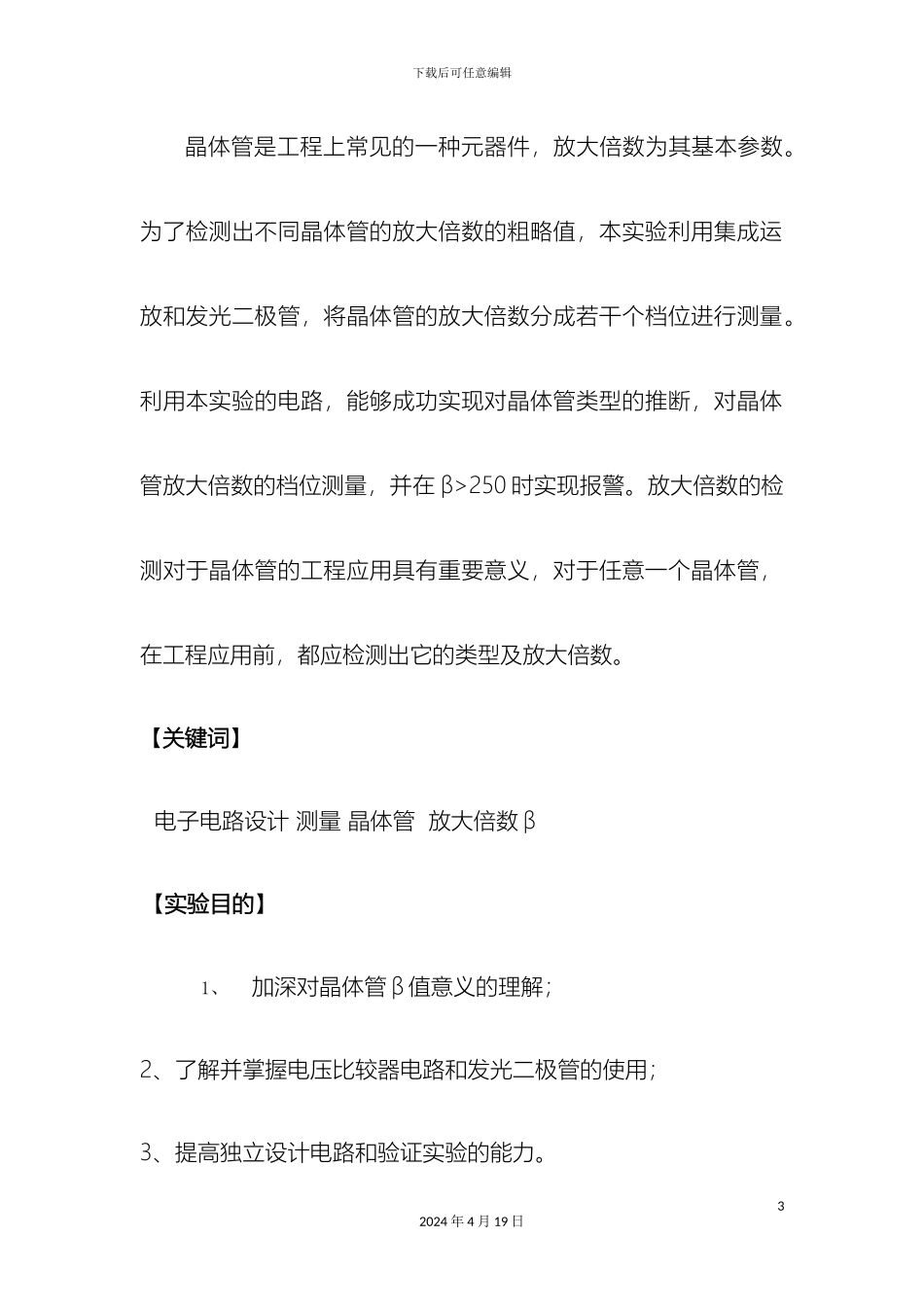

晶体管放大倍数β检测电路的设计与实现实验报告范本_第3页
3/26
下载后可任意编辑晶体管放大倍数 β检测电路的设计与实现实验报告12024 年 4 月 19 日下载后可任意编辑晶体管放大倍数 β 检测电路的设计与实现实验报告班级:****姓名:****学号:****班内序号:****【摘要】22024 年 4 月 19 日下载后可任意编辑晶体管是工程上常见的一种元器件,放大倍数为其基本参数。为了检测出不同晶体管的放大倍数的粗略值,本实验利用集成运放和发光二极管,将晶体管的放大倍数分成若干个档位进行测量。利用本实验的电路,能够成功实现对晶体管类型的推断,对晶体管放大倍数的档位测量,并在 β>250 时实现报警。放大倍数的检测对于晶体管的工程应用具有重要意义,对于任意一个晶体管,在工程应用前,都应检测出它的类型及放大倍数。【关键词】 电子电路设计 测量 晶体管 放大倍数 β 【实验目的】1、加深对晶体管 β 值意义的理解;2、了解并掌握电压比较器电路和发光二极管的使用;3、提高独立设计电路和验证实验的能力。32024 年 4 月 19 日下载后可任意编辑【设计任务和要求】【基本要求】1、 设计一个简易晶体管放大倍数 β 检测电路,该电路能够实现对三极管 β 值大小的初步推断。系统电源 DC±12V2、 电路能够检测出 NPN、PNP 三极管的类型;3、 电路能够将 NPN 型三极管放大倍数 β 分为大于 250、200~250、150~200 和小于 150 四个档位进行推断;4、 用发光二极管来指示被测三极管的放大倍数 β 值属于哪一个档位,当 β 超出 250 时二极管能够闪耀报警;5、 在电路中能够手动调节四个档位值的具体大小;【提高要求】1、 电路能够将 PNP 型三极管放大倍数 β 分为大于 250、200~250、150~200 和小于 150 四个档位进行推断,而且能手动调节42024 年 4 月 19 日下载后可任意编辑四个档位值的具体大小。2、 NPN、PNP 三极管 β 档位的推断能够经过手动切换。【设计思路】简易双极型三极管放大倍数 β 检测电路的设计总体框图如下所示:电路由五部份组成:三极管类型判别电路、三极管放大倍数β 档位推断电路、显示电路、报警电路和电源电路。三极管类型判别电路的功能是利用 NPN 型和 PNP 型三极管的射极、基极、集电极电流流向均相反的特性而实现的。对于一个 NPN 型的三极管,若要工作在放大区,则其基极与射极之间电52024 年 4 月 19 日下载后可任意编辑压应为正向电压,且集电极的电位要比基极电位高。而对于 PNP...
