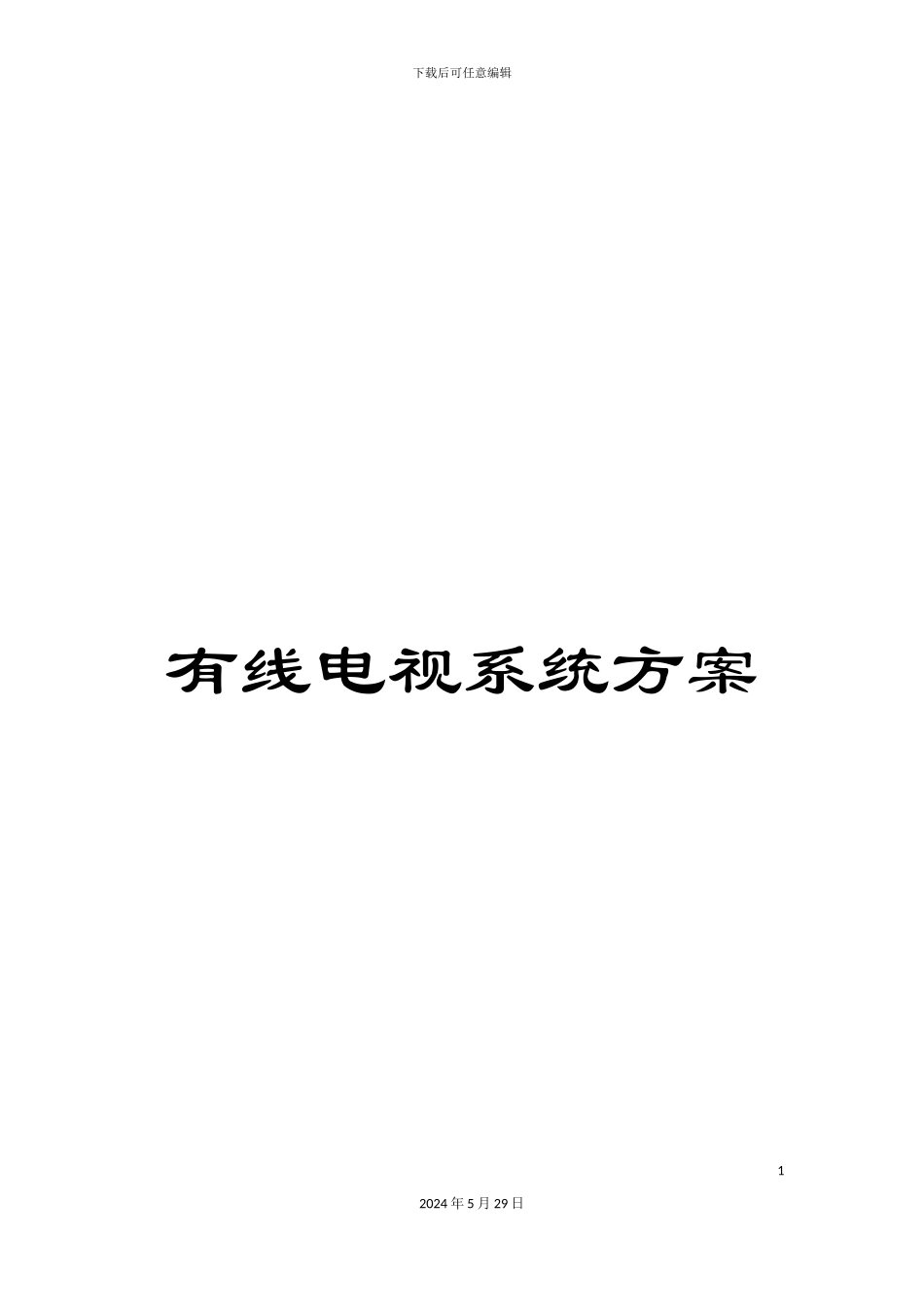

有线电视系统方案

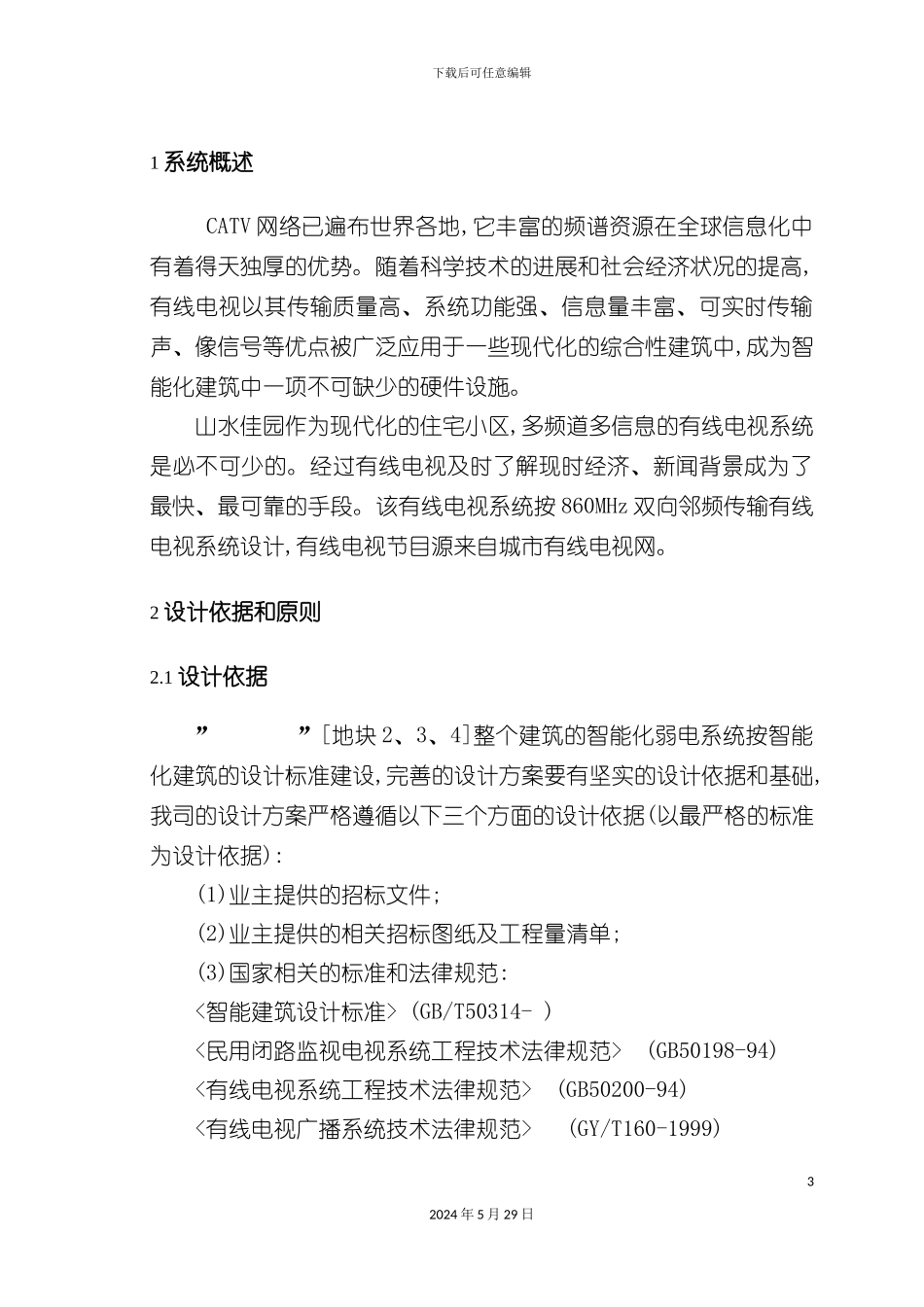

下载后可任意编辑有线电视系统方案12024 年 5 月 29 日下载后可任意编辑第八章 有线电视系统目 录1 系统概述...............................................22 设计依据和原则.........................................22.1 设计依据...........................................22.2 设计原则...........................................33 需求分析...............................................34 方案设计...............................................44.1 系统总体结构.......................................44.2 系统主要实现功能...................................54.3 户内有线电视线路详细设计...........................65 设备选型说明...........................................66 设备清单...............................................822024 年 5 月 29 日下载后可任意编辑1 系统概述 CATV 网络已遍布世界各地,它丰富的频谱资源在全球信息化中有着得天独厚的优势。随着科学技术的进展和社会经济状况的提高,有线电视以其传输质量高、系统功能强、信息量丰富、可实时传输声、像信号等优点被广泛应用于一些现代化的综合性建筑中,成为智能化建筑中一项不可缺少的硬件设施。山水佳园作为现代化的住宅小区,多频道多信息的有线电视系统是必不可少的。经过有线电视及时了解现时经济、新闻背景成为了最快、最可靠的手段。该有线电视系统按 860MHz 双向邻频传输有线电视系统设计,有线电视节目源来自城市有线电视网。2 设计依据和原则2.1 设计依据” ”[地块 2、3、4]整个建筑的智能化弱电系统按智能化建筑的设计标准建设,完善的设计方案要有坚实的设计依据和基础,我司的设计方案严格遵循以下三个方面的设计依据(以最严格的标准为设计依据):(1)业主提供的招标文件;(2)业主提供的相关招标图纸及工程量清单;(3)国家相关的标准和法律规范: <智能建筑设计标准> (GB/T50314- )<民用闭路监视电视系统工程技术法律规范> (GB50198-94)<有线电视系统工程技术法律规范> (GB50200-94)<有线电视广播系统技术法律规范> (GY/T160-1999)32024 年 5 月 29 日下载后可任意编辑<彩色电视图像质量主观评价方法> (GB7401-87)<工业企业通信接地技术法律规范> (GBJ79-85)<工业电视系统工程设计法律规范> (GBJ115-87)<民用建筑电气设计法律规范> (JGJ/T16-92)<建筑物防雷设计法律规范> (GB50057...
