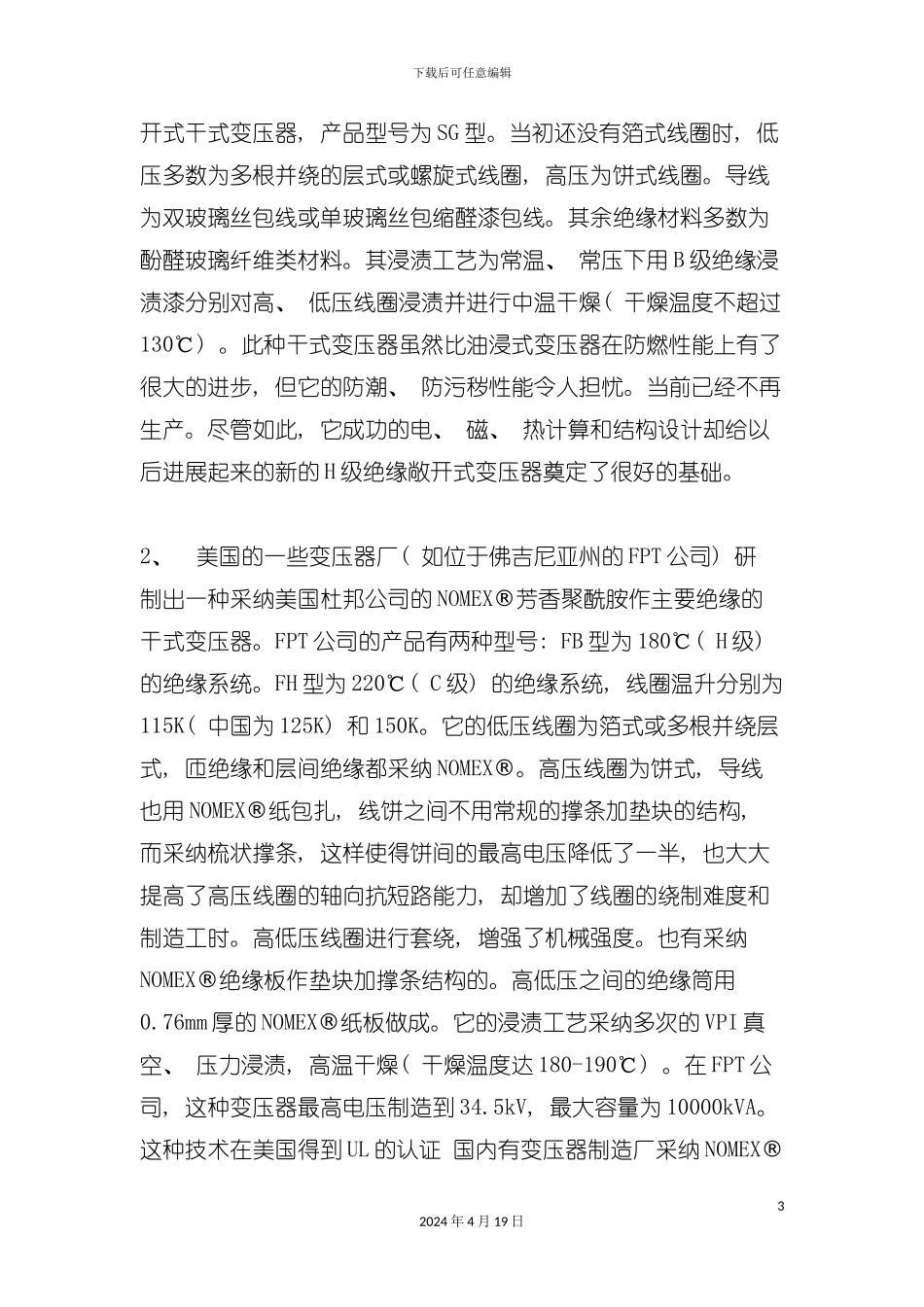

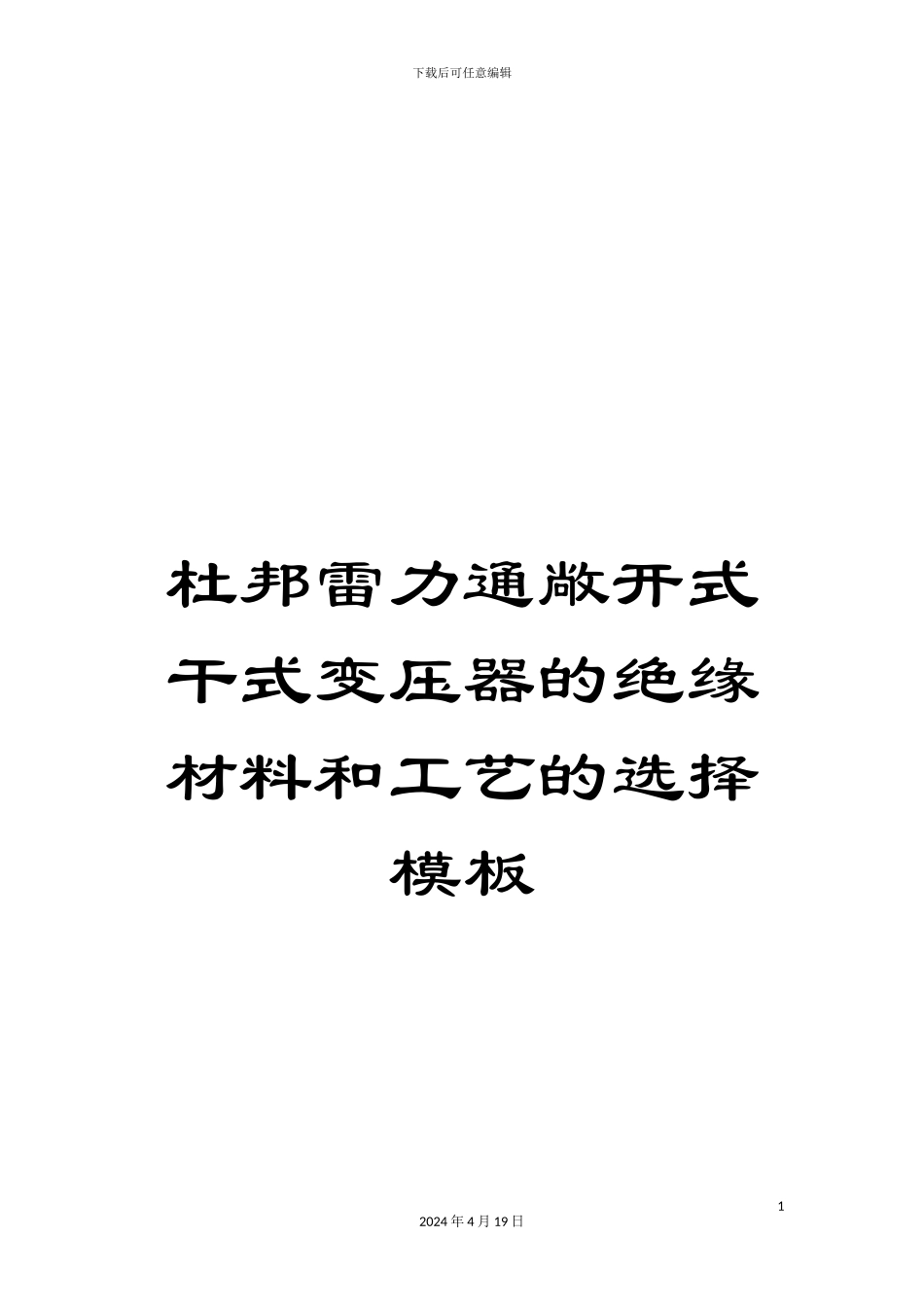

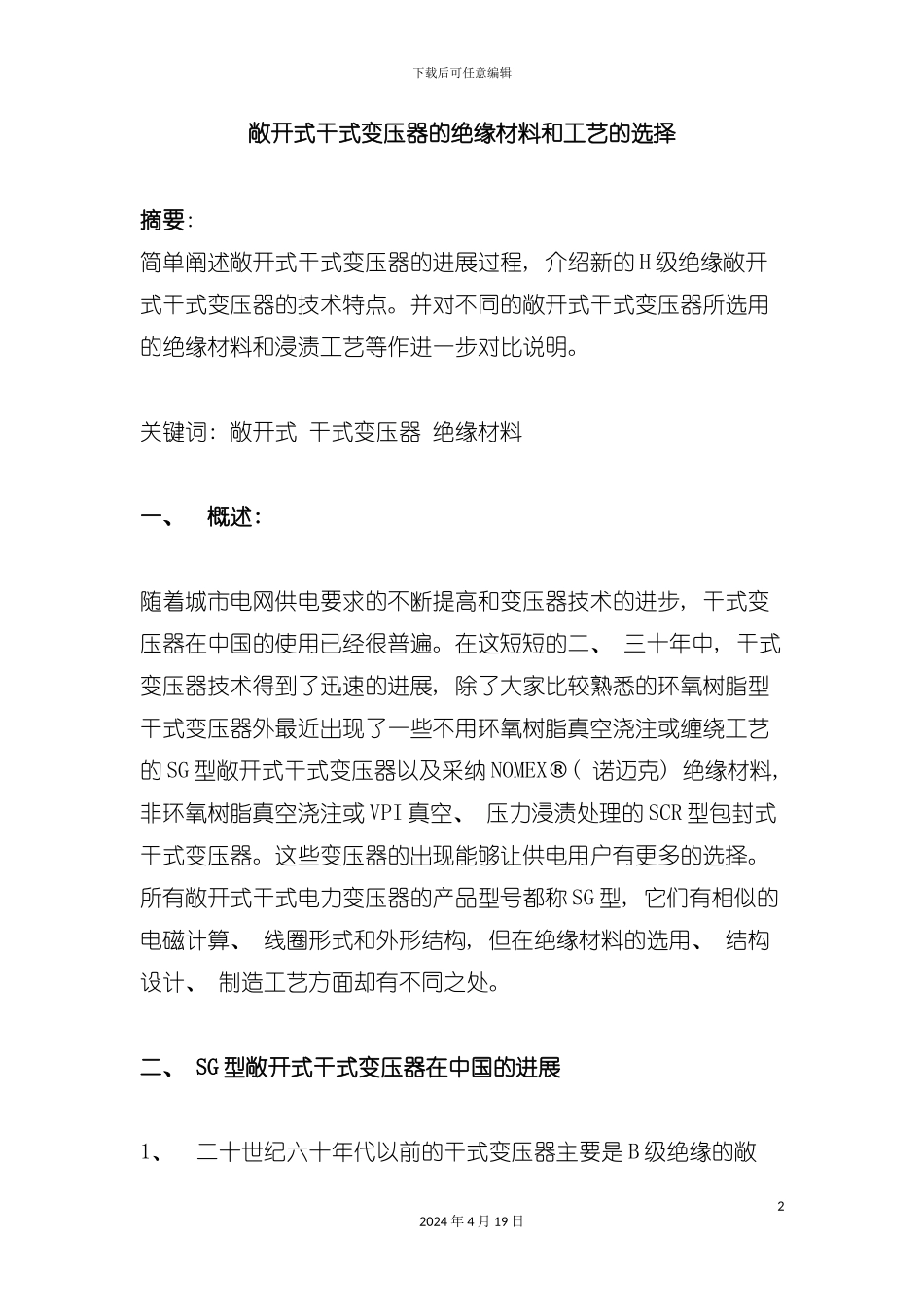

下载后可任意编辑杜邦雷力通敞开式干式变压器的绝缘材料和工艺的选择模板12024 年 4 月 19 日下载后可任意编辑敞开式干式变压器的绝缘材料和工艺的选择摘要: 简单阐述敞开式干式变压器的进展过程, 介绍新的 H 级绝缘敞开式干式变压器的技术特点。并对不同的敞开式干式变压器所选用的绝缘材料和浸渍工艺等作进一步对比说明。 关键词: 敞开式 干式变压器 绝缘材料一、 概述: 随着城市电网供电要求的不断提高和变压器技术的进步, 干式变压器在中国的使用已经很普遍。在这短短的二、 三十年中, 干式变压器技术得到了迅速的进展, 除了大家比较熟悉的环氧树脂型干式变压器外最近出现了一些不用环氧树脂真空浇注或缠绕工艺的 SG 型敞开式干式变压器以及采纳 NOMEX( ®诺迈克) 绝缘材料, 非环氧树脂真空浇注或 VPI 真空、 压力浸渍处理的 SCR 型包封式干式变压器。这些变压器的出现能够让供电用户有更多的选择。 所有敞开式干式电力变压器的产品型号都称 SG 型, 它们有相似的电磁计算、 线圈形式和外形结构, 但在绝缘材料的选用、 结构设计、 制造工艺方面却有不同之处。 二、 SG 型敞开式干式变压器在中国的进展 1、 二十世纪六十年代以前的干式变压器主要是 B 级绝缘的敞 22024 年 4 月 19 日下载后可任意编辑开式干式变压器, 产品型号为 SG 型。当初还没有箔式线圈时, 低压多数为多根并绕的层式或螺旋式线圈, 高压为饼式线圈。导线为双玻璃丝包线或单玻璃丝包缩醛漆包线。其余绝缘材料多数为酚醛玻璃纤维类材料。其浸渍工艺为常温、 常压下用 B 级绝缘浸渍漆分别对高、 低压线圈浸渍并进行中温干燥( 干燥温度不超过130℃) 。此种干式变压器虽然比油浸式变压器在防燃性能上有了很大的进步, 但它的防潮、 防污秽性能令人担忧。当前已经不再生产。尽管如此, 它成功的电、 磁、 热计算和结构设计却给以后进展起来的新的 H 级绝缘敞开式变压器奠定了很好的基础。 2、 美国的一些变压器厂( 如位于佛吉尼亚州的 FPT 公司) 研 制出一种采纳美国杜邦公司的 NOMEX®芳香聚酰胺作主要绝缘的干式变压器。FPT 公司的产品有两种型号: FB 型为 180℃( H 级) 的绝缘系统。FH 型为 220℃( C 级) 的绝缘系统, 线圈温升分别为115K( 中国为 125K) 和 150K。它的低压线圈为箔式或多根并绕层式, 匝绝缘和层间绝缘都采纳 NOMEX®。高压线圈为饼式, 导线也用 NOMEX®纸包扎,...
