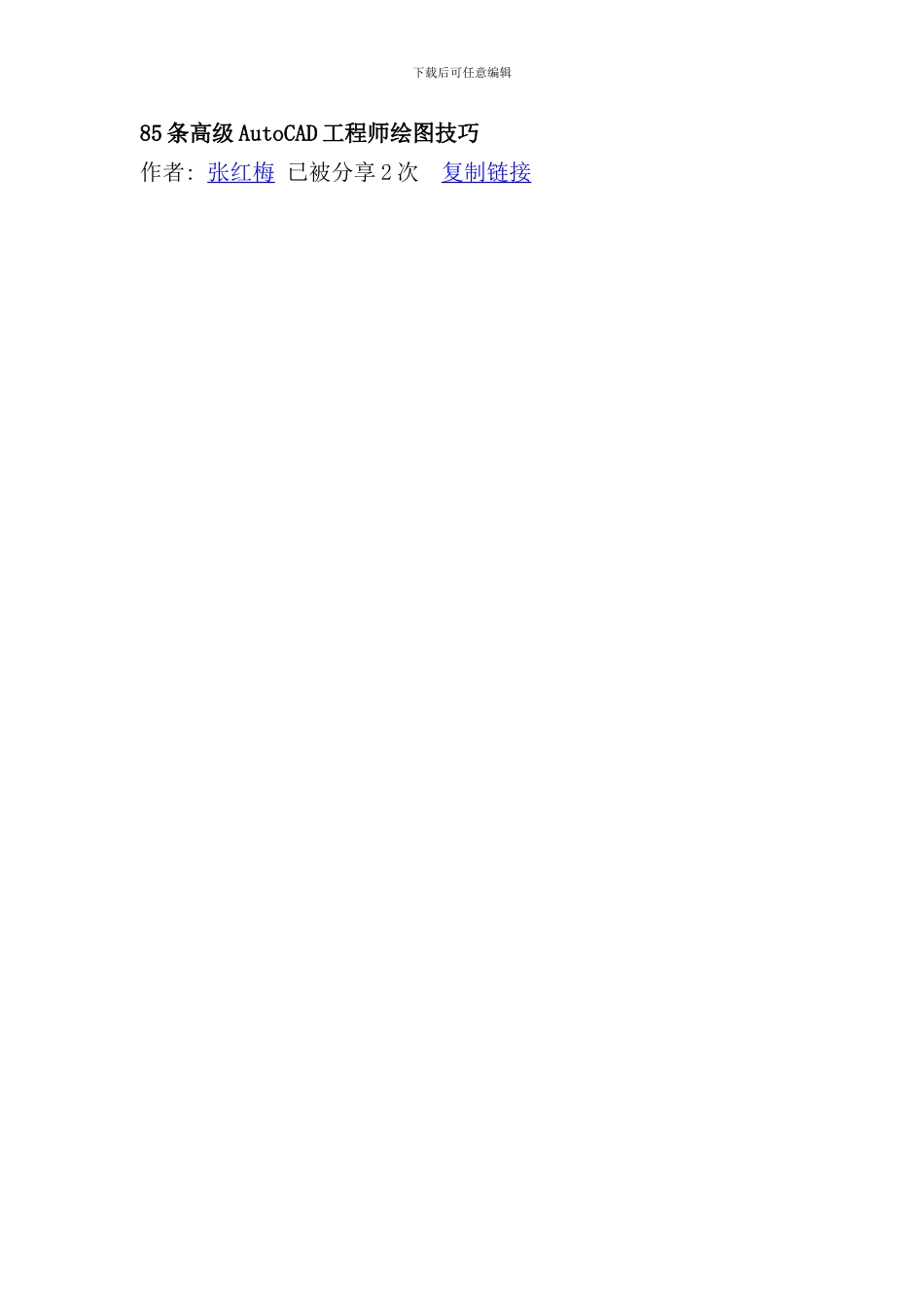

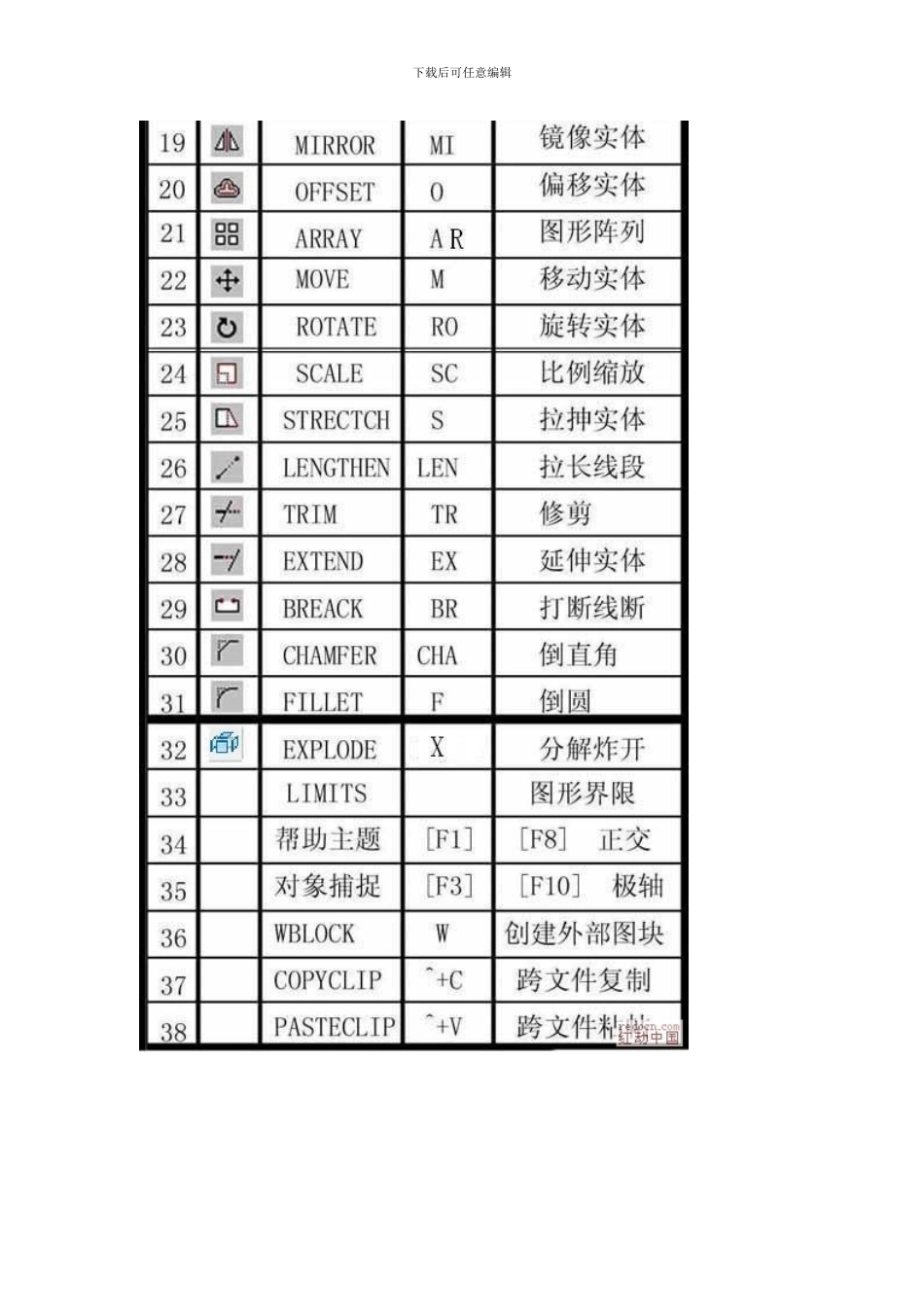

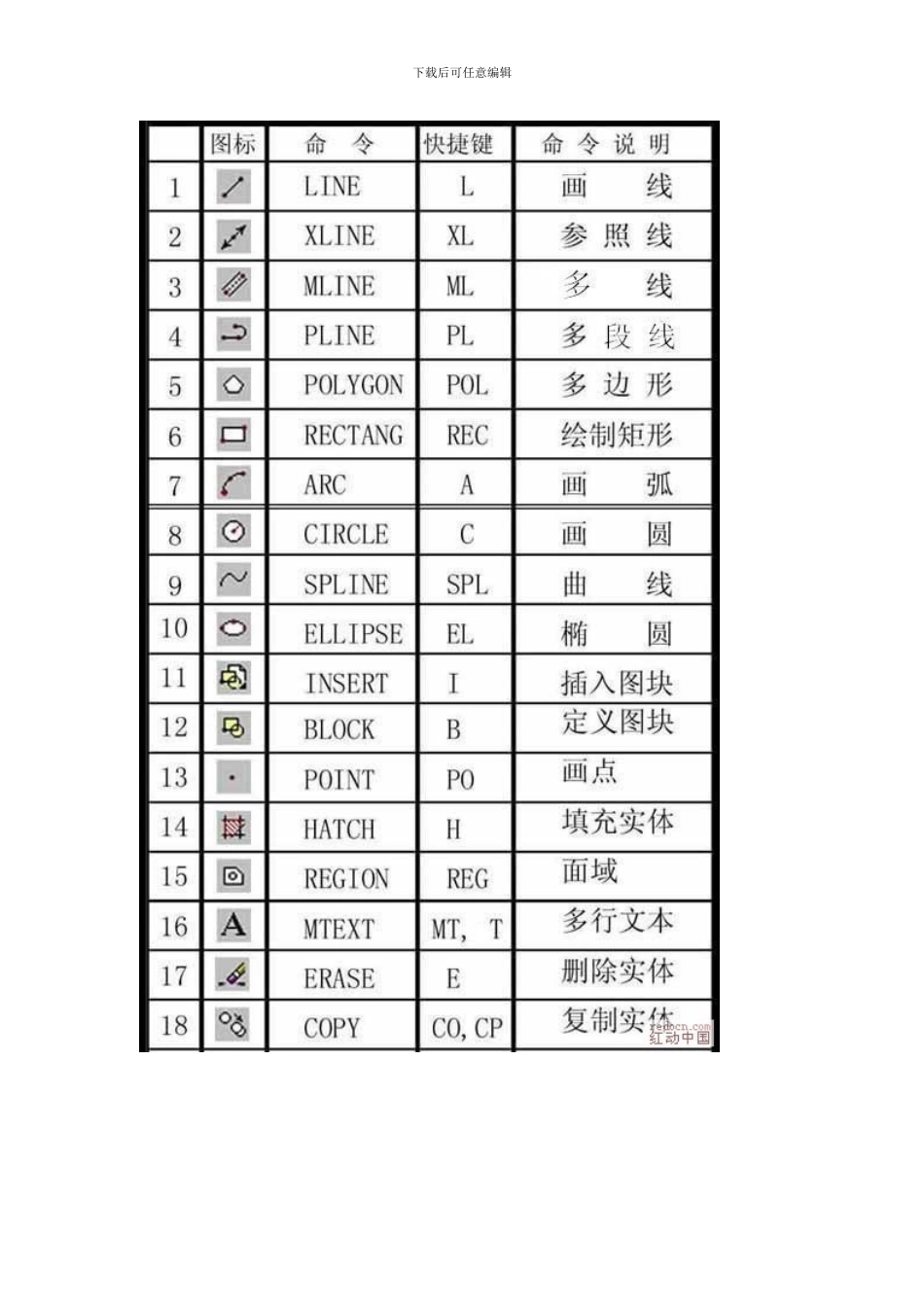

下载后可任意编辑85 条高级 AutoCAD 工程师绘图技巧作者: 张红梅 已被分享 2 次 复制链接 下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑好好学吧~学会了都是自己的~~85 条高级 AutoCAD 工程师绘图技巧下载后可任意编辑1.如何替换找不到的原文字体? 复制要替换的字库为将被替换的字库名, 如: 打开一幅图, 提示未找到字体 jd, 你想用 hztxt.shx 替换它, 那么你能够去找AutoCAD 字体文件夹(font)把里面的 hztxt.shx 复制一份, 重新命名为 jd.shx,然后在把 XX.shx 放到 font 里面, 在重新打开此图就能够了。以后假如你打开的图包含 jd 这样你机子里没有的字体, 就再也不会不停的要你找字体替换了。 2.如何删除顽固图层? 方法 1: 将无用的图层关闭, 全选, COPY 粘贴至一新文件中, 那些无用的图层就不会贴过来。假如曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。 方法 2: 选择需要留下的图形, 然后选择文件菜单->输出->块文件, 这样的块文件就是选中部分的图形了, 假如这些图形中没有指定的层, 这些层也不会被保存在新的图块图形中。 方法 3: 打开一个 CAD 文件, 把要删的层先关闭, 在图面上只留下你需要的可见图形, 点文件-另存为, 确定文件名, 在文件类型栏选*.DXF 格式, 在弹出的对话窗口中点工具-选项-DXF 选项, 再在选择对象处打钩, 点确定, 接着点保存, 就可选择保存对象了, 把可见或要用的图形选上就能够确定保存了, 完成后退出这个刚保存的文件, 再打开来看看, 你会发现你不想要的图层不见了。 方法 4: 用命令 laytrans, 可将需删除的图层影射为 0 层即可, 这个方法能够删除具有实体对象或被其它块嵌套定义的图层。下载后可任意编辑 3.打开旧图遇到异常错误而中断退出怎么办? 新建一个图形文件, 而把旧图以图块形式插入即可。 4.在 AUTOCAD 中插入 EXCEL 表格的方法。复制 EXCEL 中的内容, 然后在 CAD 中点编辑( EDIT) --选择性粘贴( PASTE SPECIAL) --AutoCAD 图元--确定--选择插入点—插入后炸开即可。 5.在 Word 文档中插入 AutoCAD 图形的发法。能够先将 AutoCAD 图形拷贝到剪贴板, 再在 Word 文档中粘贴。须注意的是, 由于 AutoCAD 默认背景颜色为黑色, 而 Word 背景颜色为白色, 首先应将 AutoCAD 图形背景颜色改成...
