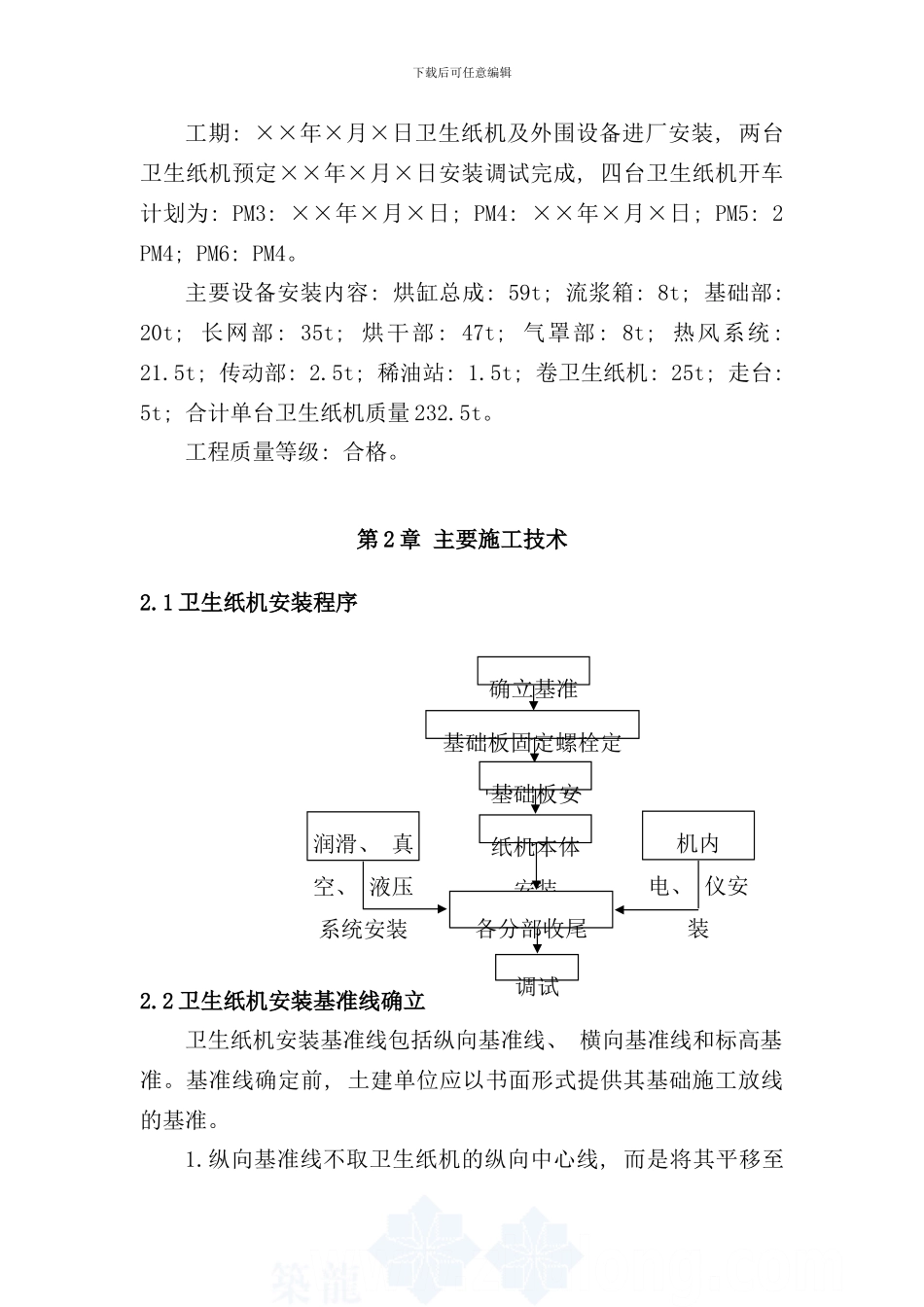

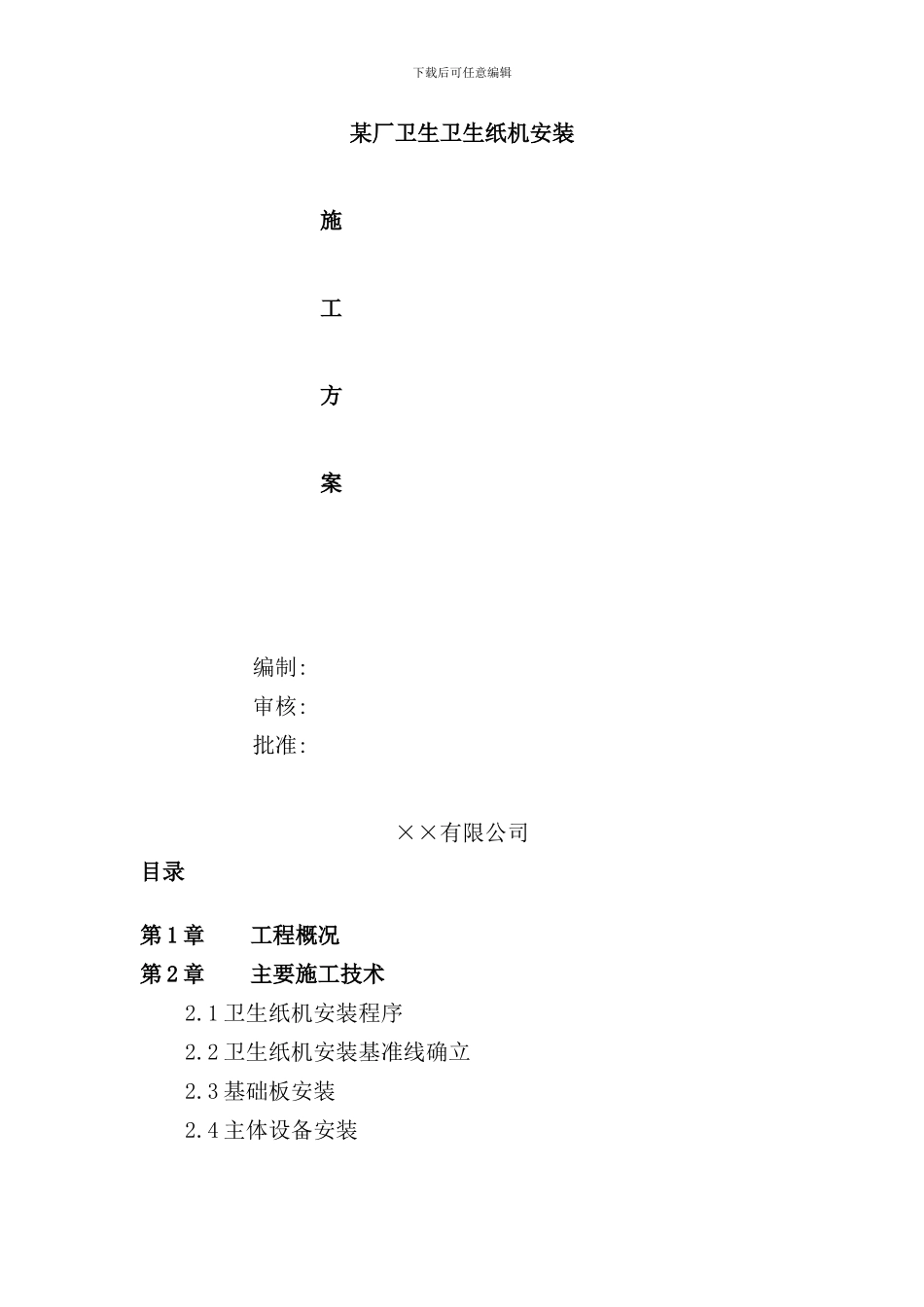

下载后可任意编辑某厂卫生卫生纸机安装施工方案编制: 审核: 批准: ××有限公司目录第 1 章 工程概况第 2 章 主要施工技术2.1 卫生纸机安装程序2.2 卫生纸机安装基准线确立2.3 基础板安装2.4 主体设备安装下载后可任意编辑第 1 章 工程概况该工程为某纸业有限公司新增 PM3、 PM4、 PM5、 PM6 四台卫生纸机安装工程。主要工程内容从底板定位、 基础螺栓固定、 底板校正、 设备安装、 卫生纸机精度调整校正, 直至投产试车及配合业主投产后的各项调整。 下载后可任意编辑工期: ××年×月×日卫生纸机及外围设备进厂安装, 两台卫生纸机预定××年×月×日安装调试完成, 四台卫生纸机开车计划为: PM3: ××年×月×日; PM4: ××年×月×日; PM5: 2 PM4; PM6: PM4。主要设备安装内容: 烘缸总成: 59t; 流浆箱: 8t; 基础部: 20t; 长网部: 35t; 烘干部: 47t; 气罩部: 8t; 热风系统: 21.5t; 传动部: 2.5t; 稀油站: 1.5t; 卷卫生纸机: 25t; 走台: 5t; 合计单台卫生纸机质量 232.5t。 工程质量等级: 合格。第 2 章 主要施工技术2.1 卫生纸机安装程序2.2 卫生纸机安装基准线确立卫生纸机安装基准线包括纵向基准线、 横向基准线和标高基准。基准线确定前, 土建单位应以书面形式提供其基础施工放线的基准。1.纵向基准线不取卫生纸机的纵向中心线, 而是将其平移至确立基准线基础板固定螺栓定位、 焊接基础板安装纸机本体安装机内电、 仪安装各分部收尾润滑、 真空、 液压系统安装调试下载后可任意编辑操作侧的地面上, 离基础板外侧 2～2.5m 位置。2.确定烘缸轴线定为横向基准线。3.标识板的敷设、 画线( 1) 标识板可采纳 100mm×100mm 的不锈钢钢板埋设, 其顶面与地面最终表面标高一致或略低。较重要的标识板还可设计制作护盖加以保护, 以便长久保存。标识板埋设见图 1。图 1 标识板埋设方式( 2) 所有标识板应埋设牢固, 其水平度要求在 0.1mm/m 内。( 3) 纵向基准线上的标识板以间隔 20m 左右为宜。纵向基准线上的所有标识板画线只应架设一次经纬仪, 一次性画出, 误差应在 1″以内。( 4) 纵向基准线画好后, 再画出横向基准线。( 5) 标识板画线结束后, 用红油漆将其醒目框出, 在纵向基准线两侧也用红油漆做出标记, 防止日后设备或机具等堆放其上, 影响测量工作。4.标高基准标高基准点设置在标识板上。( 1) 每块标识板的边角处焊上一个小圆形凸...
