柱下钢筋混凝土独立基础设计说明书样本

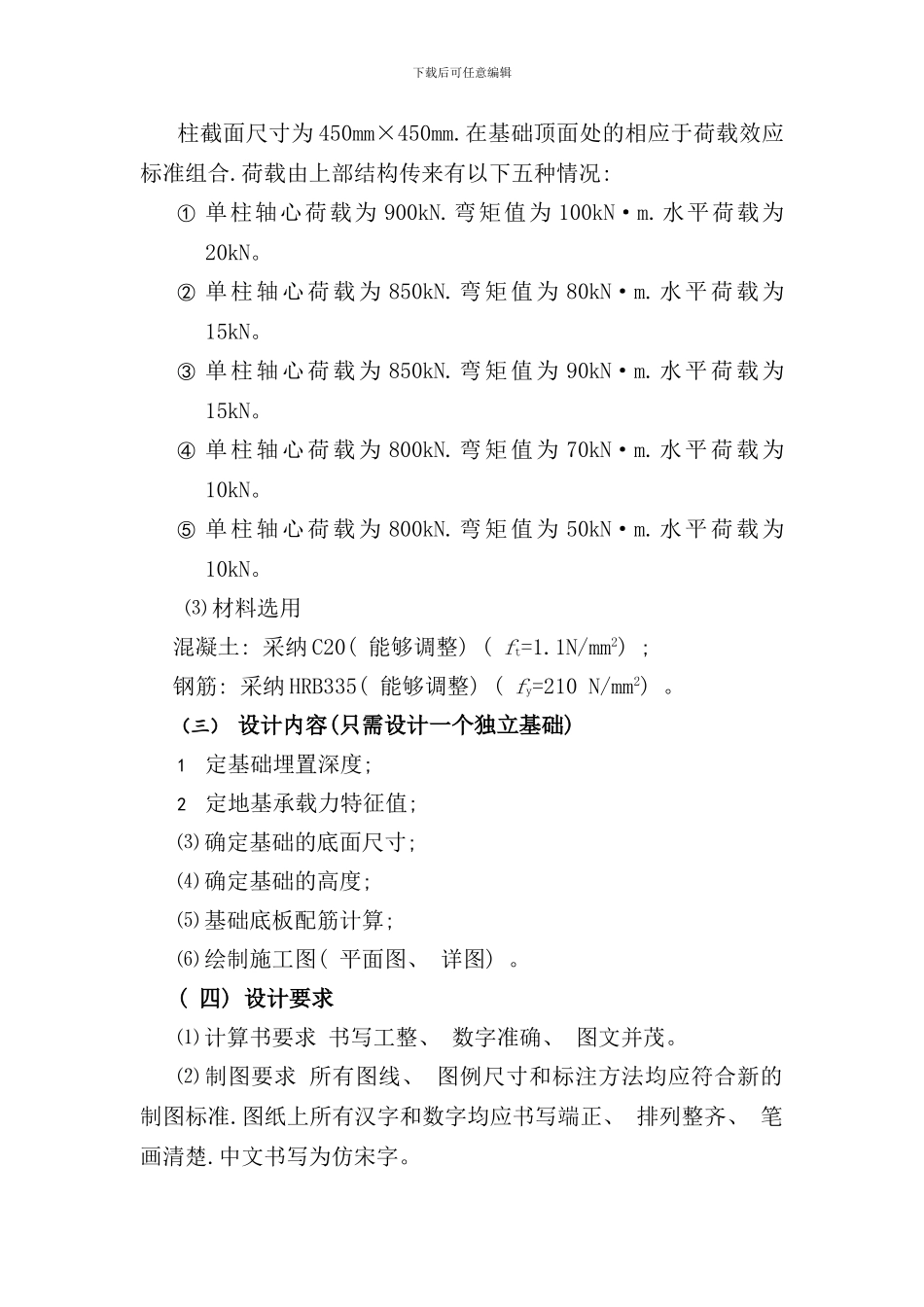

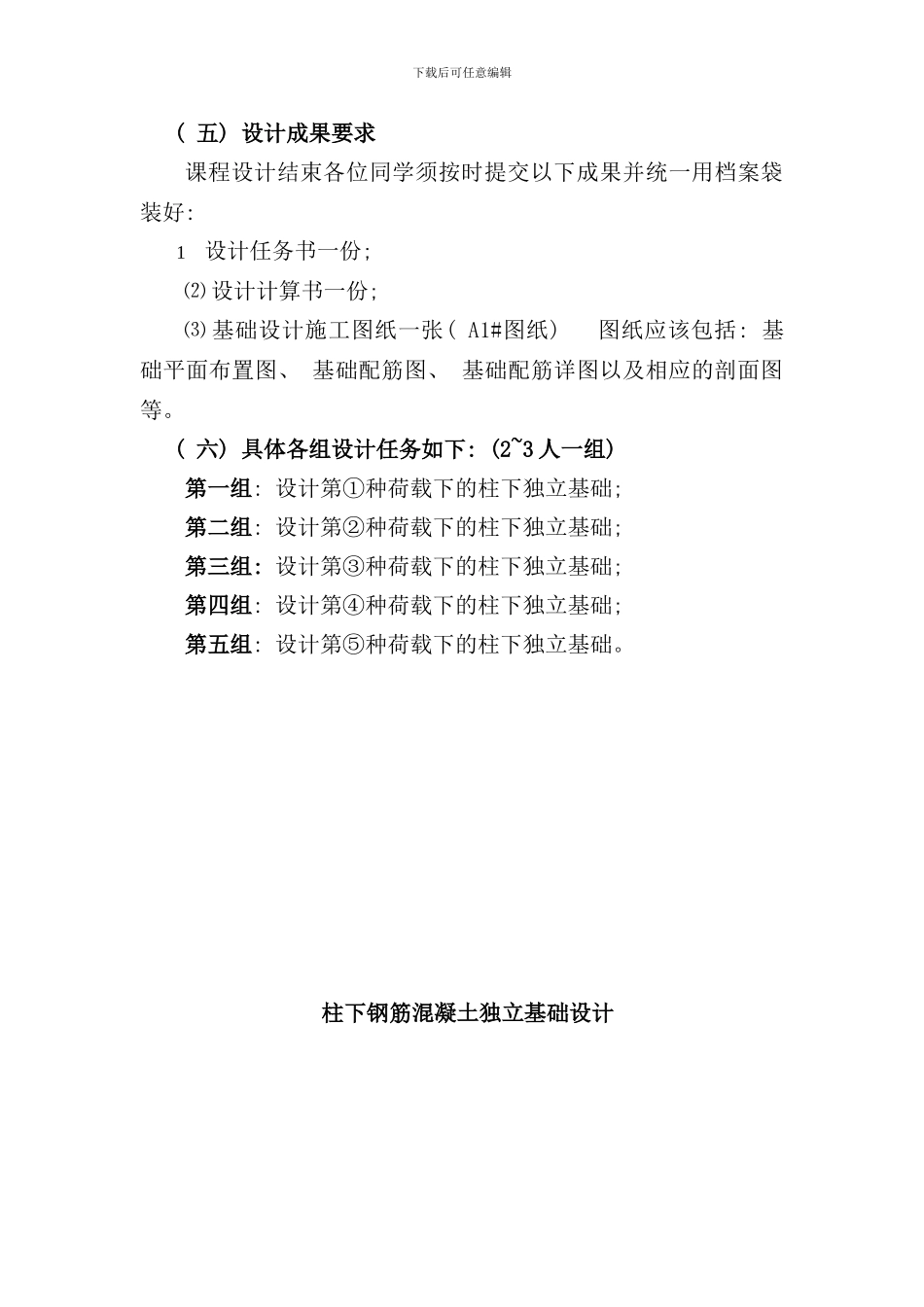

柱下钢筋混凝土独立基础设计任务书( 一) 设计题目某教学楼为四层钢筋混凝土框架结构.柱下独立基础.柱网布置如图所示.试设计该基础。( 二) 设计资料⑴ 工程地质条件 该地区地势平坦.无相邻建筑物.经地质勘察: 持力层为粘性土.土的天然重度为 18 kN/m3.地基承载力特征值 fak=230kN/m2.地下水位在-6.3m 处。相关数据可查阅法律规范。 ⑵ 给定参数下载后可任意编辑柱截面尺寸为 450mm×450mm.在基础顶面处的相应于荷载效应标准组合.荷载由上部结构传来有以下五种情况: ① 单柱轴心荷载为 900kN.弯矩值为 100kN·m.水平荷载为20kN。 ② 单柱轴心荷载为 850kN.弯矩值为 80kN·m.水平荷载为15kN。 ③ 单柱轴心荷载为 850kN.弯矩值为 90kN·m.水平荷载为15kN。④ 单柱轴心荷载为 800kN.弯矩值为 70kN·m.水平荷载为10kN。⑤ 单柱轴心荷载为 800kN.弯矩值为 50kN·m.水平荷载为10kN。 ⑶ 材料选用混凝土: 采纳 C20( 能够调整) ( ft=1.1N/mm2) ; 钢筋: 采纳 HRB335( 能够调整) ( fy=210 N/mm2) 。（三） 设计内容(只需设计一个独立基础)1定基础埋置深度; 2定地基承载力特征值; ⑶ 确定基础的底面尺寸; ⑷ 确定基础的高度; ⑸ 基础底板配筋计算; ⑹ 绘制施工图( 平面图、 详图) 。 ( 四) 设计要求⑴ 计算书要求 书写工整、 数字准确、 图文并茂。⑵ 制图要求 所有图线、 图例尺寸和标注方法均应符合新的制图标准.图纸上所有汉字和数字均应书写端正、 排列整齐、 笔画清楚.中文书写为仿宋字。下载后可任意编辑( 五) 设计成果要求课程设计结束各位同学须按时提交以下成果并统一用档案袋装好: 1设计任务书一份; ⑵ 设计计算书一份; ⑶ 基础设计施工图纸一张( A1#图纸) 图纸应该包括: 基础平面布置图、 基础配筋图、 基础配筋详图以及相应的剖面图等。( 六) 具体各组设计任务如下: (2~3 人一组)第一组: 设计第①种荷载下的柱下独立基础; 第二组: 设计第②种荷载下的柱下独立基础; 第三组: 设计第③种荷载下的柱下独立基础; 第四组: 设计第④种荷载下的柱下独立基础; 第五组: 设计第⑤种荷载下的柱下独立基础。 柱下钢筋混凝土独立基础设计下载后可任意编辑Ⅰ 设计资料一、 设计题目某教学楼为四层钢筋混凝土框架结构.采纳柱下独立基础.柱网布置如图 1-3 所示.试设计该基础。 1-3 柱网布置图二、 设计资料( 一) 工程地质条件该地区地势平坦.无相邻建...
