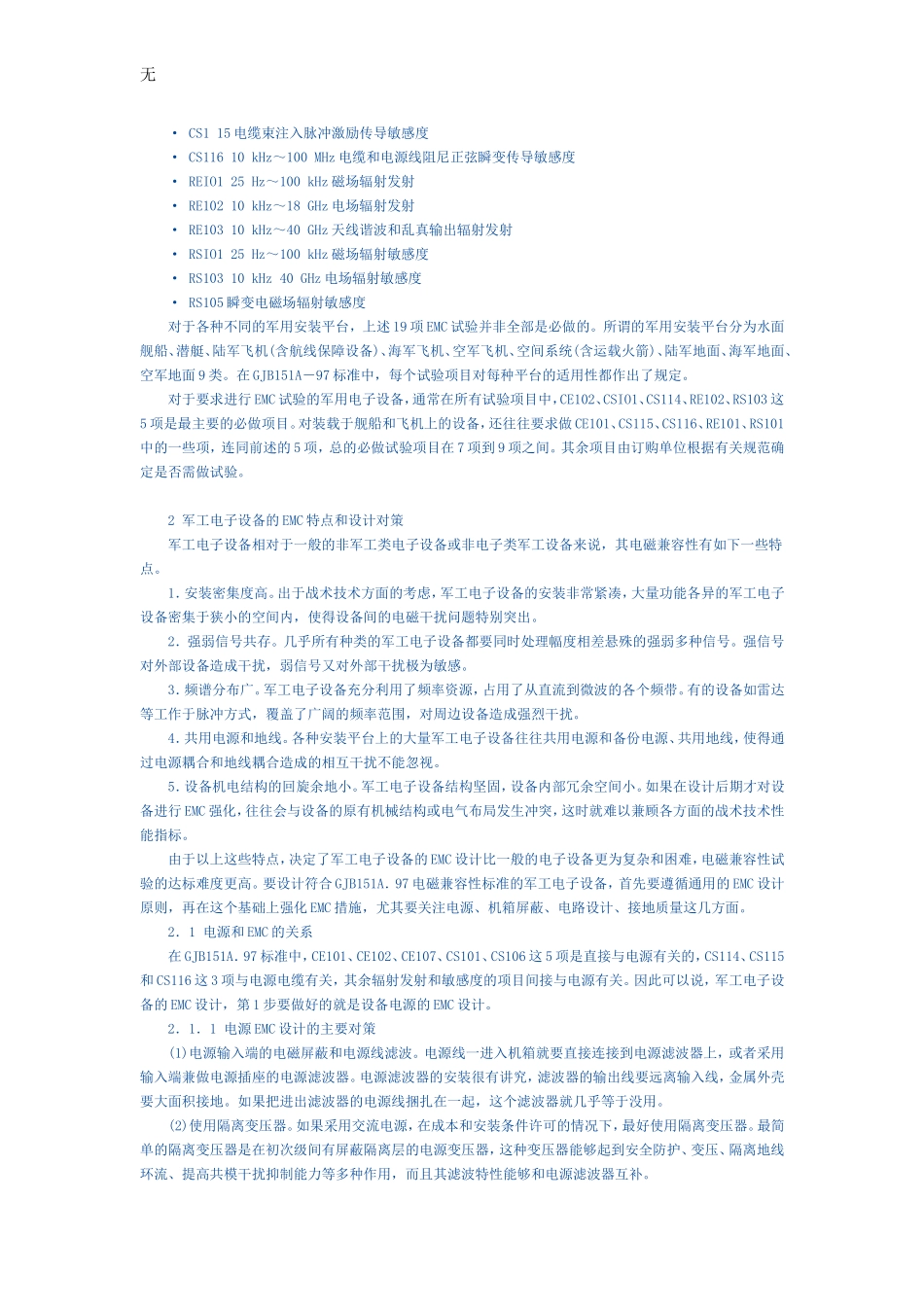

无军工电子设备电磁兼容性的试验标准和达标技术关键词：GJBI51A－97标准；电磁兼容性；电磁干扰；受测试设备；屏蔽；滤波0引言近20年来，军工电子设备对于电磁工作环境的兼容性能日益受到重视。EMC不仅与温度、湿度、振动等并列成为考核军工设备环境适应能力的重要指标，而且对某些军工电子设备来讲，电磁兼容性更是提到了所有各种环境要求中最重要的位置。这是因为现代军工装备的电子化程度大幅度提高后，军工电子设备的功率谱和频率谱不断向高端和低端两个方向延伸，军工电子设备在海、陆、空各种平台上的安装密集度也大幅增加，导致各电子设备相互之间的电磁干扰(EMI)问题越来越突出。因此，要求军工电子设备必须具有规定的电磁兼容能力已成为从事设备设计、生产、使用有关各方的共识。为了考核军工电子设备的EMC性能，几乎所有的军工电子设备都要求必须通过国家军用标准规定的电磁兼容性试验测试。因此，近年来有关军工电子设备电磁兼容性的试验标准和达标技术受到了前所未有的关注。与其他环境条件的考核要求不同，“电磁兼容性”的检验不仅要考核设备对电磁环境的适应能力，还要考核该设备的存在是否会造成不利于容纳其他设备正常工作的电磁环境。因此，电磁兼容性试验是双向性的试验，受测试设备(EUT)必须在承受外部电磁干扰和不对外产生电磁干扰两方面同时达标才算合格。又因为电磁信号能够通过电路传导和空间辐射2种途径产生效应，所以，为使军工电子设备能够在电磁兼容性试验中达标，必须在设备的电子电气系统和机械结构系统两方面协调采取措施。这些因素决定了电磁兼容性试验相对其他的例行环境试验来说更为复杂，达标也更不容易。对从事军工电子设备电磁兼容性设计和试验的人员来说，除了要掌握与设备有关的专业知识和必不可少的电磁学、电子学、电工学方面的基础知识以及有关材料科学和结构设计方面的知识外，还必须熟悉有关电磁兼容性试验的军用标准，并尽可能详细地了解各项试验的物理含义及对试验测试的要求等方面的内容。围绕GJB151A．97标准¨的主要条文，笔者结合十几年来对海、陆、空各种安装平台上的军工电子设备从事电磁兼容性设计和试验工作的实践，针对军标电磁兼容性试验的各项主要考核要求，提供一些有利于使试验项目达标的实用技术和经验。1GJB151A一97标准简介GJB151A．97标准全称为“军用设备和分系统电磁发射和敏感度要求”，是我国为军用电子、电气、机电等设备和分系统的研制和订购制定的关于设备电磁发射和敏感度特性的国家军用标准，规定了军用设备必须满足的EMC要求。该标准由国防科学技术工业委员会批准，发布于1997年5月23日，于1997年12月1日起实施。与该标准密切相关并同期发布和实施的另一个标准是GJB152A－97标准[2]“军用设备和分系统电磁发射和敏感度测量”，规定了GJB151A－97标准中各项试验指标的测量方法。GJB151A－97标准的前身是发布于1986年的GJB151A－86标准，新版标准参照国外军标(主要是美国军标MIL)对老标准作了修订，对一些指标作出了更严格的要求。根据GJB151A－97标准的规定，军用电子设备的EMC试验包括下列19项：·CE10125Hz～10kHz电源线传导发射·CE10210kHz～10MHz电源线传导发射·CE10610kHz～40GHz天线端子传导发射·CE107电源线尖峰信号(时域)传导发射·CS10125Hz～50kHz电源线传导敏感度．·CS10315kHz～10GHz天线端子互调传导敏感度·CS10425Hz～20GHz天线端子无用信号抑制传导敏感度·CS10525Hz～20GHz天线端子交调传导敏感度·CS106电源线尖峰信号传导敏感度·CS10950Hz～100kHz壳体电流传导敏感度·CS11410kHz～400MHz电缆束注入传导敏感度无·CS115电缆束注入脉冲激励传导敏感度·CS11610kHz～100MHz电缆和电源线阻尼正弦瞬变传导敏感度·REIO125Hz～100kHz磁场辐射发射·RE10210kHz～18GHz电场辐射发射·RE10310kHz～40GHz天线谐波和乱真输出辐射发射·RSIO125Hz～100kHz磁场辐射敏感度·RS10310kHz40GHz电场辐射敏感度·RS105瞬变电磁场辐射敏感度对于各种不同的军用安装平台，上述19项EMC试验并非全部是必做的。所谓的军用安装平台分为水面舰船、潜艇、陆军飞机(含航线保障设备)、海军飞机、空军飞机、空...
