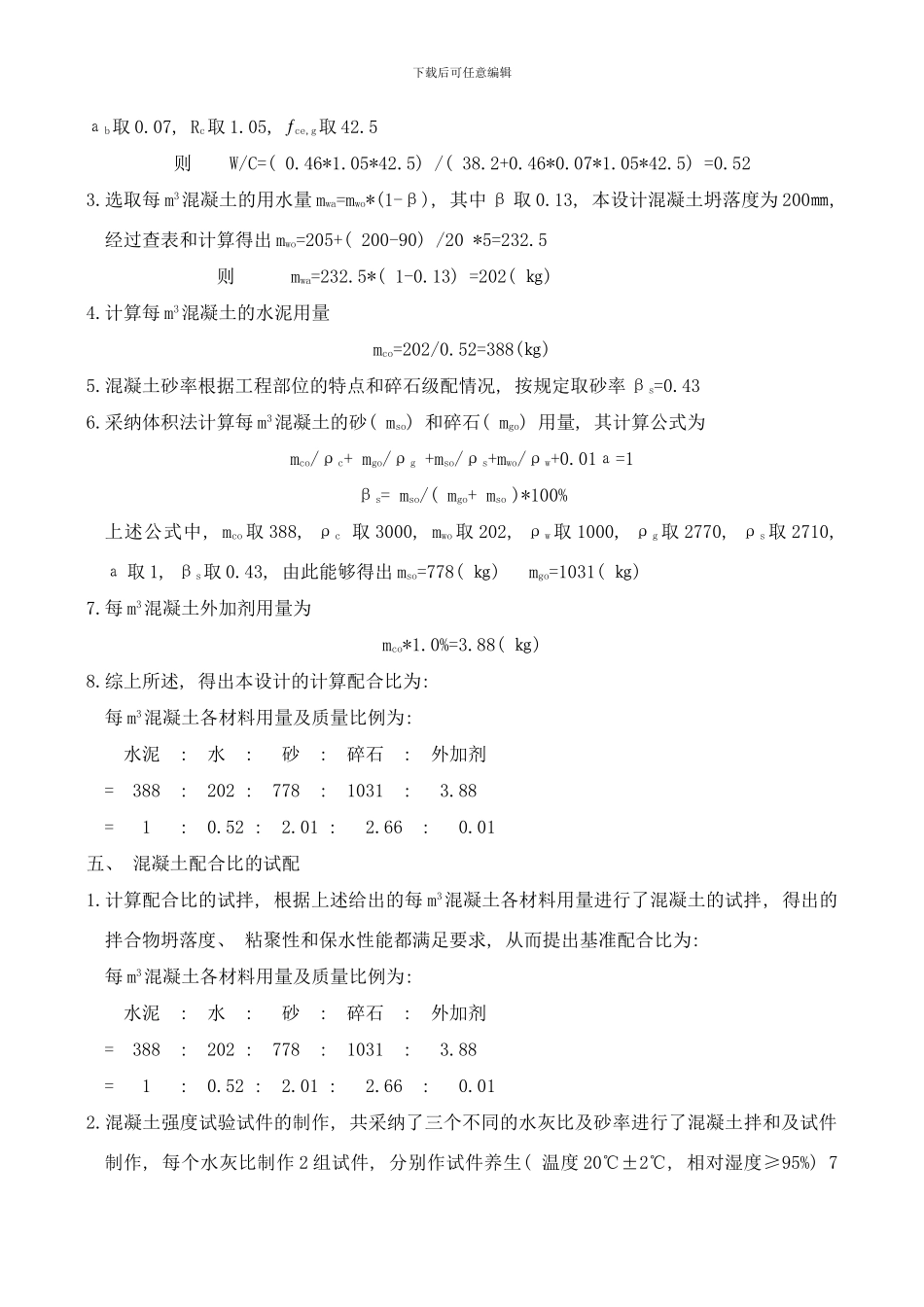

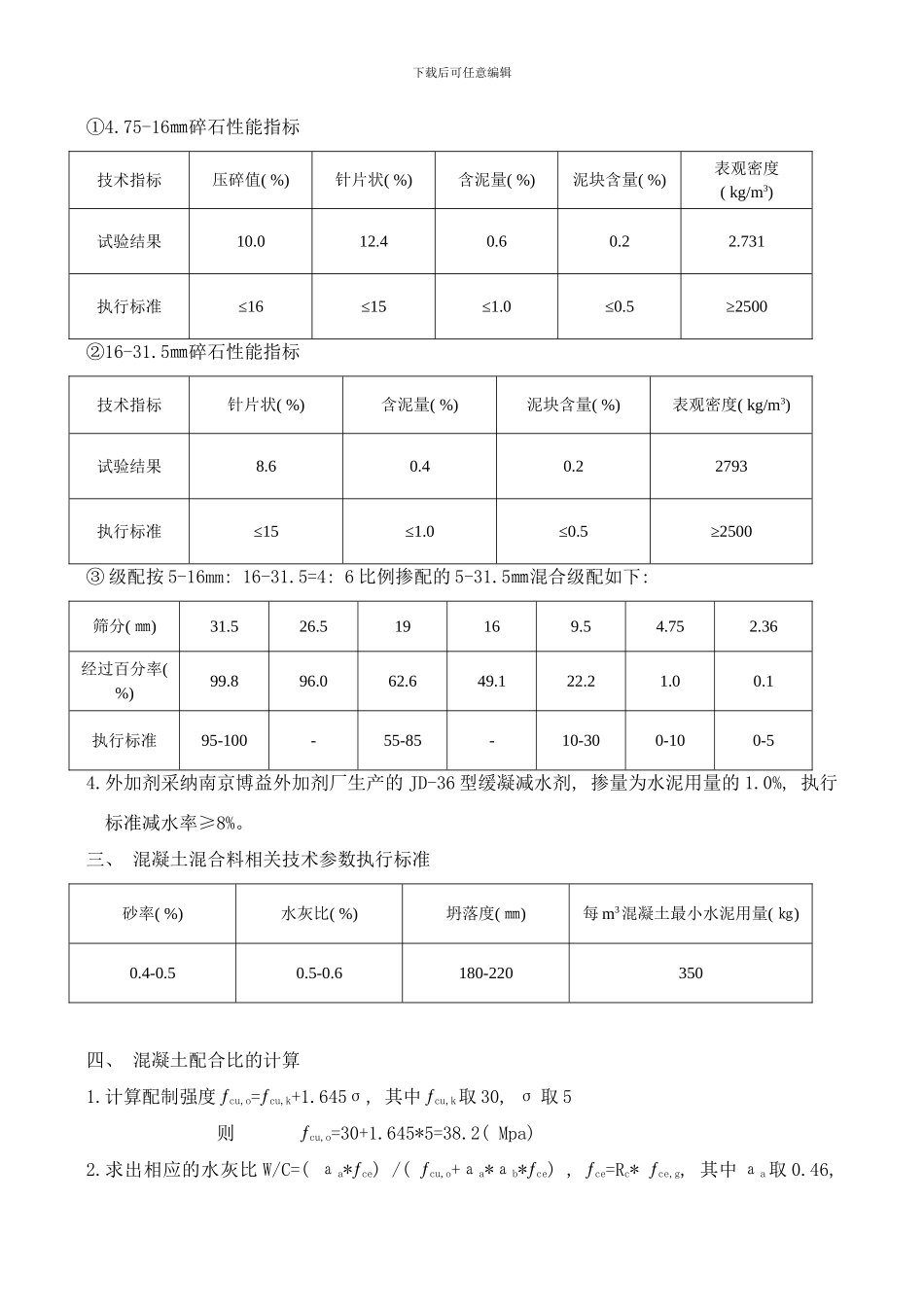

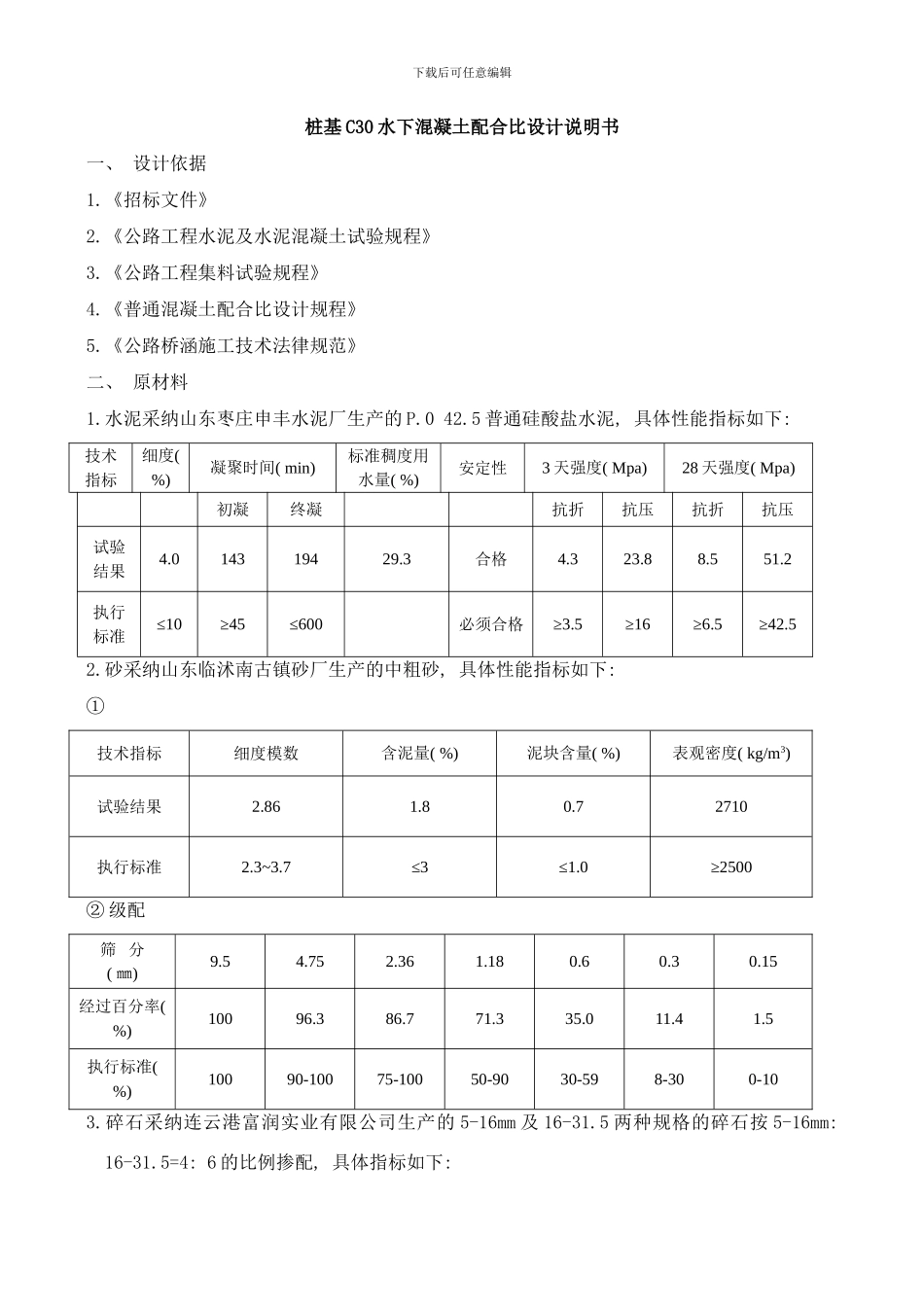

下载后可任意编辑桩基 C30 水下混凝土配合比设计说明书一、 设计依据1.《招标文件》2.《公路工程水泥及水泥混凝土试验规程》3.《公路工程集料试验规程》4.《普通混凝土配合比设计规程》5.《公路桥涵施工技术法律规范》二、 原材料1.水泥采纳山东枣庄申丰水泥厂生产的 P.0 42.5 普通硅酸盐水泥, 具体性能指标如下: 技术指标细度( %) 凝聚时间( min) 标准稠度用水量( %) 安定性3 天强度( Mpa) 28 天强度( Mpa) 初凝终凝抗折抗压抗折抗压试验结果4.014319429.3合格4.323.88.551.2执行标准≤10≥45≤600必须合格≥3.5≥16≥6.5≥42.52.砂采纳山东临沭南古镇砂厂生产的中粗砂, 具体性能指标如下: ①技术指标细度模数含泥量( %) 泥块含量( %) 表观密度( kg/m3) 试验结果2.861.80.72710执行标准2.3~3.7≤3≤1.0≥2500② 级配筛 分( ㎜) 9.54.752.361.180.60.30.15经过百分率( %) 10096.386.771.335.011.41.5执行标准( %) 10090-10075-10050-9030-598-300-103.碎石采纳连云港富润实业有限公司生产的 5-16mm 及 16-31.5 两种规格的碎石按 5-16mm: 16-31.5=4: 6 的比例掺配, 具体指标如下: 下载后可任意编辑①4.75-16㎜碎石性能指标技术指标压碎值( %) 针片状( %) 含泥量( %) 泥块含量( %) 表观密度( kg/m3) 试验结果10.012.40.60.22.731执行标准≤16≤15≤1.0≤0.5≥2500②16-31.5㎜碎石性能指标技术指标针片状( %) 含泥量( %) 泥块含量( %) 表观密度( kg/m3) 试验结果8.60.40.22793执行标准≤15≤1.0≤0.5≥2500③ 级配按 5-16mm: 16-31.5=4: 6 比例掺配的 5-31.5㎜混合级配如下: 筛分( ㎜) 31.526.519169.54.752.36经过百分率( %) 99.896.062.649.122.21.00.1执行标准95-100-55-85-10-300-100-54.外加剂采纳南京博益外加剂厂生产的 JD-36 型缓凝减水剂, 掺量为水泥用量的 1.0%, 执行标准减水率≥8%。三、 混凝土混合料相关技术参数执行标准砂率( %) 水灰比( %) 坍落度( ㎜) 每 m3混凝土最小水泥用量( ㎏) 0.4-0.50.5-0.6180-220350四、 混凝土配合比的计算1.计算配制强度 ƒcu,o=ƒcu,k+1.645σ, 其中 ƒcu,k取 30, σ 取 5则 ƒcu,o=30+1.645*5=38.2( Mpa) 2.求出相应的水灰比 W/C=( аa*ƒce) /( ƒcu,o+аa*аb*ƒce) , ƒce=Rc* ƒce,g, 其中 аa取 0.46, 下载后可任意编辑аb取 0.07, Rc取 1.05, ƒce,g取 42.5则 W/C=( 0...
