模电实验指导书样本

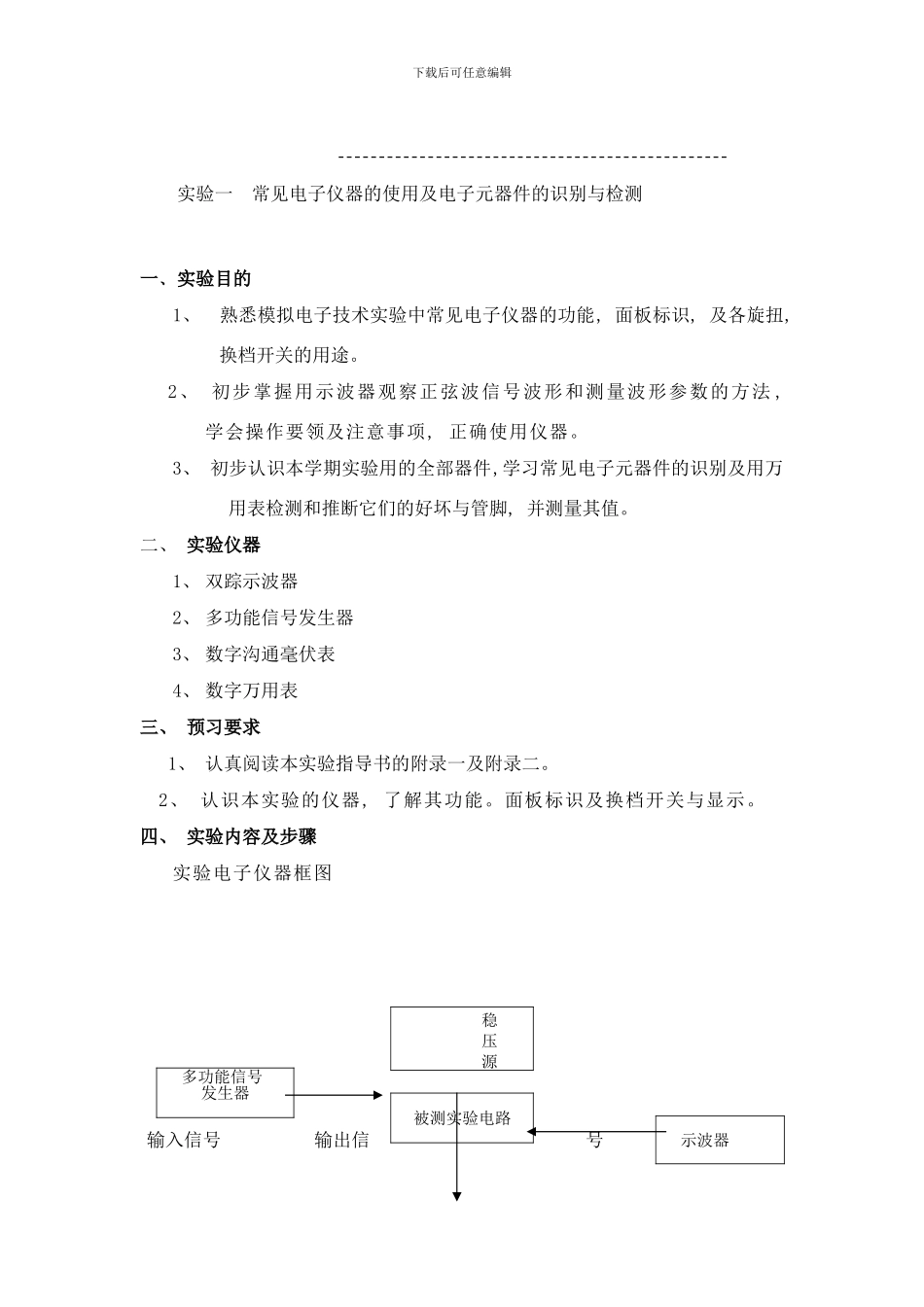

模电实验指导书样本_第1页
1/32

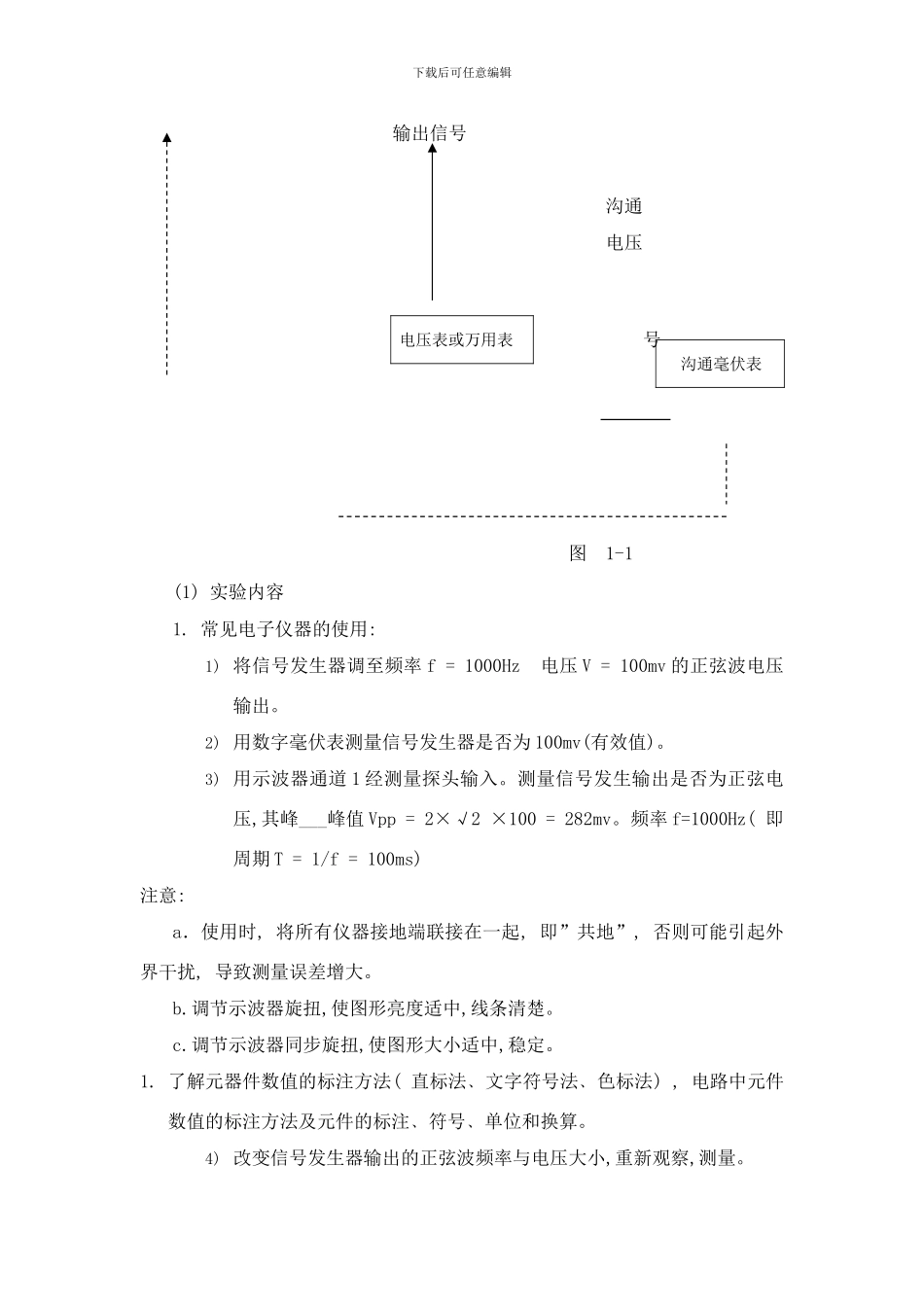

模电实验指导书样本_第2页
2/32
模电实验指导书样本_第3页
3/32
下载后可任意编辑 实验一 常见电子仪器的使用及电子元器件的识别与检测一﹑实验目的1、 熟悉模拟电子技术实验中常见电子仪器的功能, 面板标识, 及各旋扭, 换档开关的用途。2、 初步掌握用示波器观察正弦波信号波形和测量波形参数的方法 , 学会操作要领及注意事项, 正确使用仪器。3、 初步认识本学期实验用的全部器件,学习常见电子元器件的识别及用万用表检测和推断它们的好坏与管脚, 并测量其值。二、 实验仪器1、 双踪示波器2、 多功能信号发生器3、 数字沟通毫伏表4、 数字万用表三、 预习要求 1、 认真阅读本实验指导书的附录一及附录二。2、 认识本实验的仪器, 了解其功能。面板标识及换档开关与显示。四、 实验内容及步骤实验电子仪器框图 输入信号 输出信号多功能信号发生器 稳 压 源被测实验电路示波器下载后可任意编辑输出信号 沟通电压 号图 1-1(1) 实验内容1. 常见电子仪器的使用:1) 将信号发生器调至频率 f = 1000Hz 电压 V = 100mv 的正弦波电压输出。2) 用数字毫伏表测量信号发生器是否为 100mv(有效值)。3) 用示波器通道 1 经测量探头输入。测量信号发生输出是否为正弦电压,其峰___峰值 Vpp = 2×√2 ×100 = 282mv。频率 f=1000Hz( 即周期 T = 1/f = 100ms) 注意: a.使用时, 将所有仪器接地端联接在一起, 即”共地”, 否则可能引起外界干扰, 导致测量误差增大。b.调节示波器旋扭,使图形亮度适中,线条清楚。c.调节示波器同步旋扭,使图形大小适中,稳定。1. 了解元器件数值的标注方法( 直标法﹑文字符号法﹑色标法) , 电路中元件数值的标注方法及元件的标注﹑符号﹑单位和换算。4) 改变信号发生器输出的正弦波频率与电压大小,重新观察,测量。电压表或万用表沟通毫伏表下载后可任意编辑 2.各种常见电子元器件识别与检测:1) 电阻的测量。用实际元件为例, 进行色环电阻单位换算并用万用表测量电阻和电位器的阻值。作下记录。2) 电容的测量。电容元件的分类﹑特点﹑主要参数与选用。以实际元件为例。进行电容单位换算练习用万用表测量电解电容, 分清极性, 判明质量好坏。3) 二极管﹑三极管﹑稳压管的测量。a) 用万用表推断二极管的极性与质量估测。b)分辨三极管的极性( PNP 还是 NPN, 硅材料还是锗) 和管脚( e﹑b﹑c) 的判别及 Iceo和电流放大倍数 β 的估测。( 2) 操作步骤说明: 1. 对于交﹑直流电压﹑电流及电阻进行测量的方法同其它万...
