正稿国道上下游交通桥施工组织设计模板

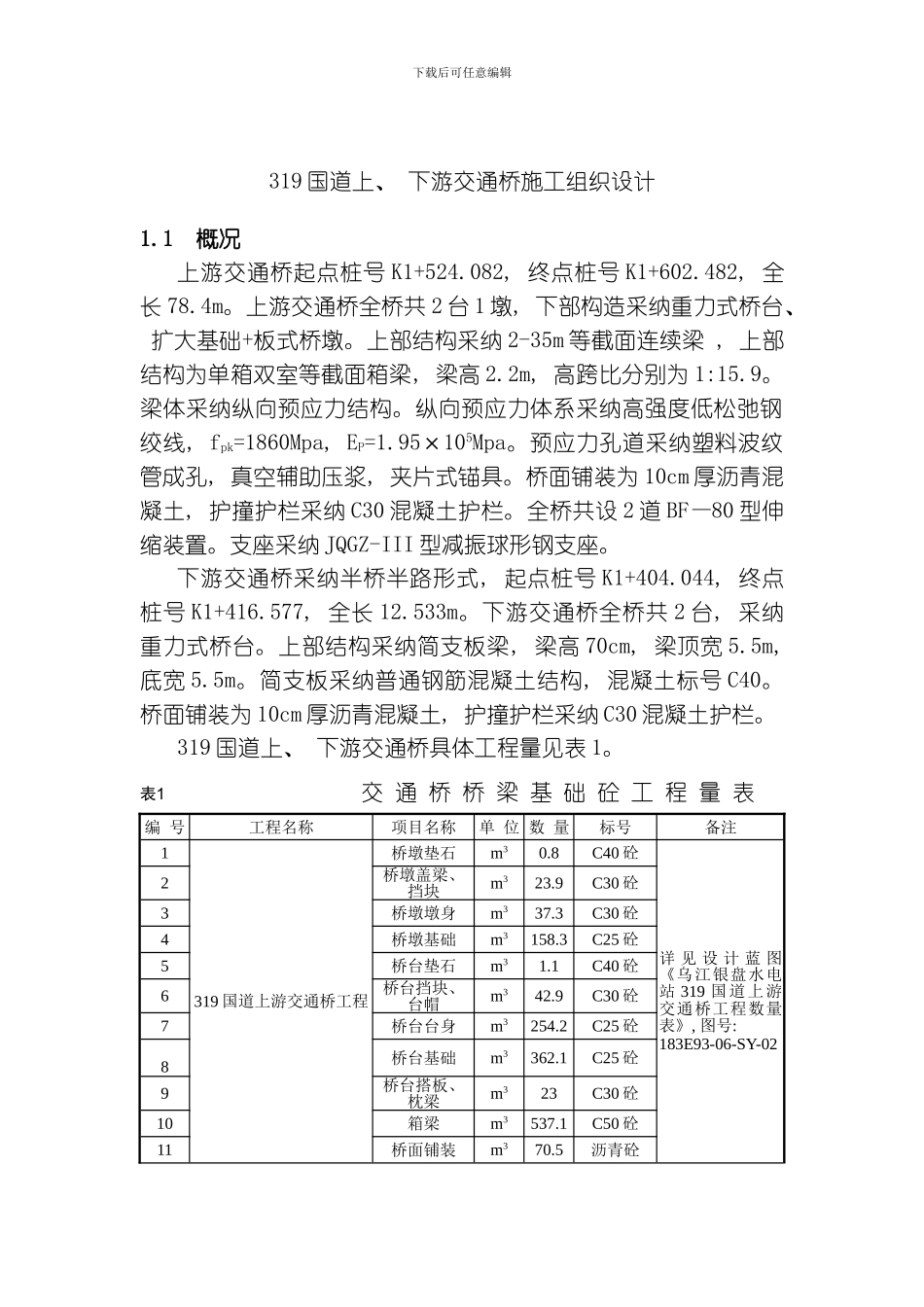

正稿国道上下游交通桥施工组织设计模板_第1页
1/23

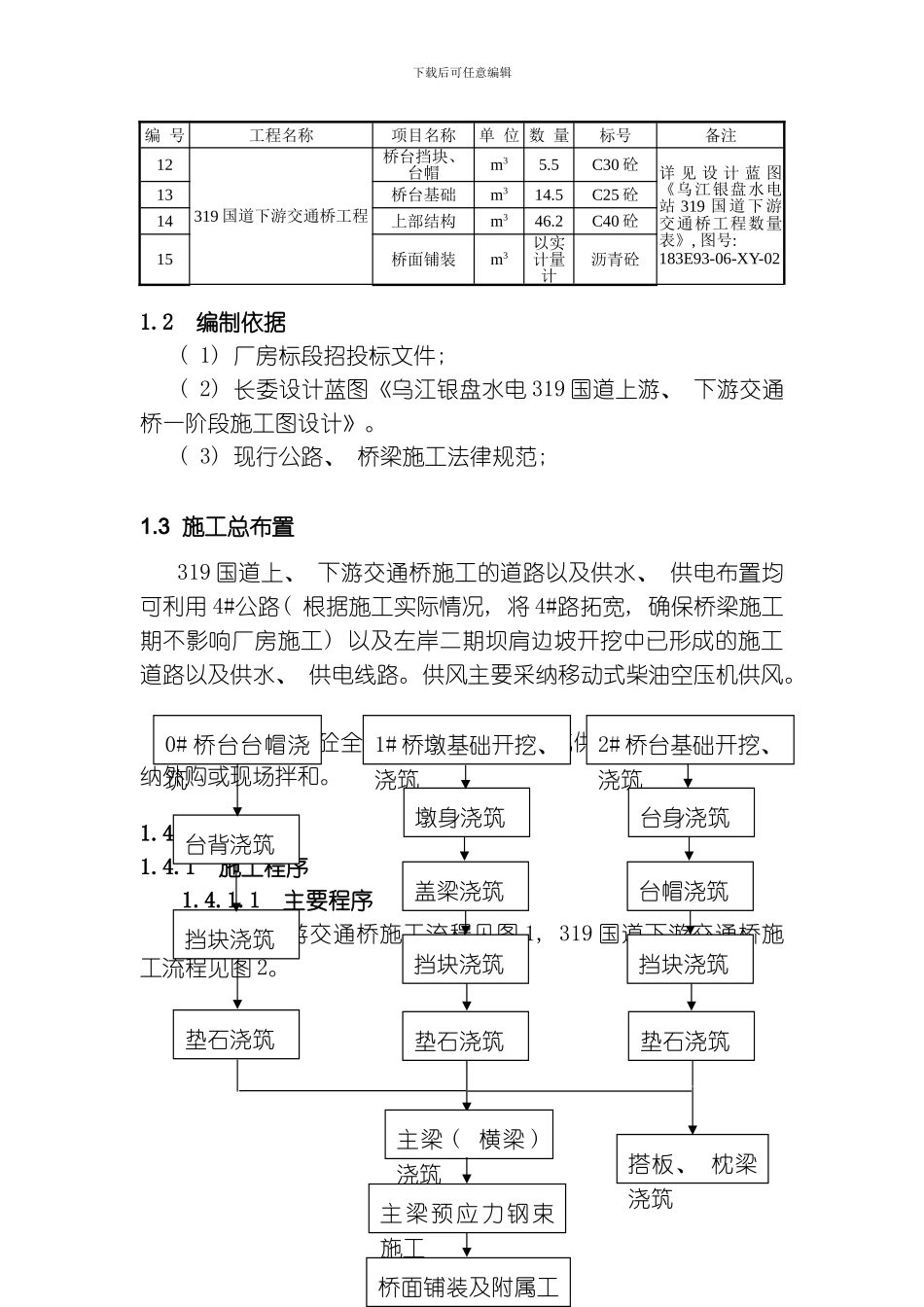

正稿国道上下游交通桥施工组织设计模板_第2页
2/23

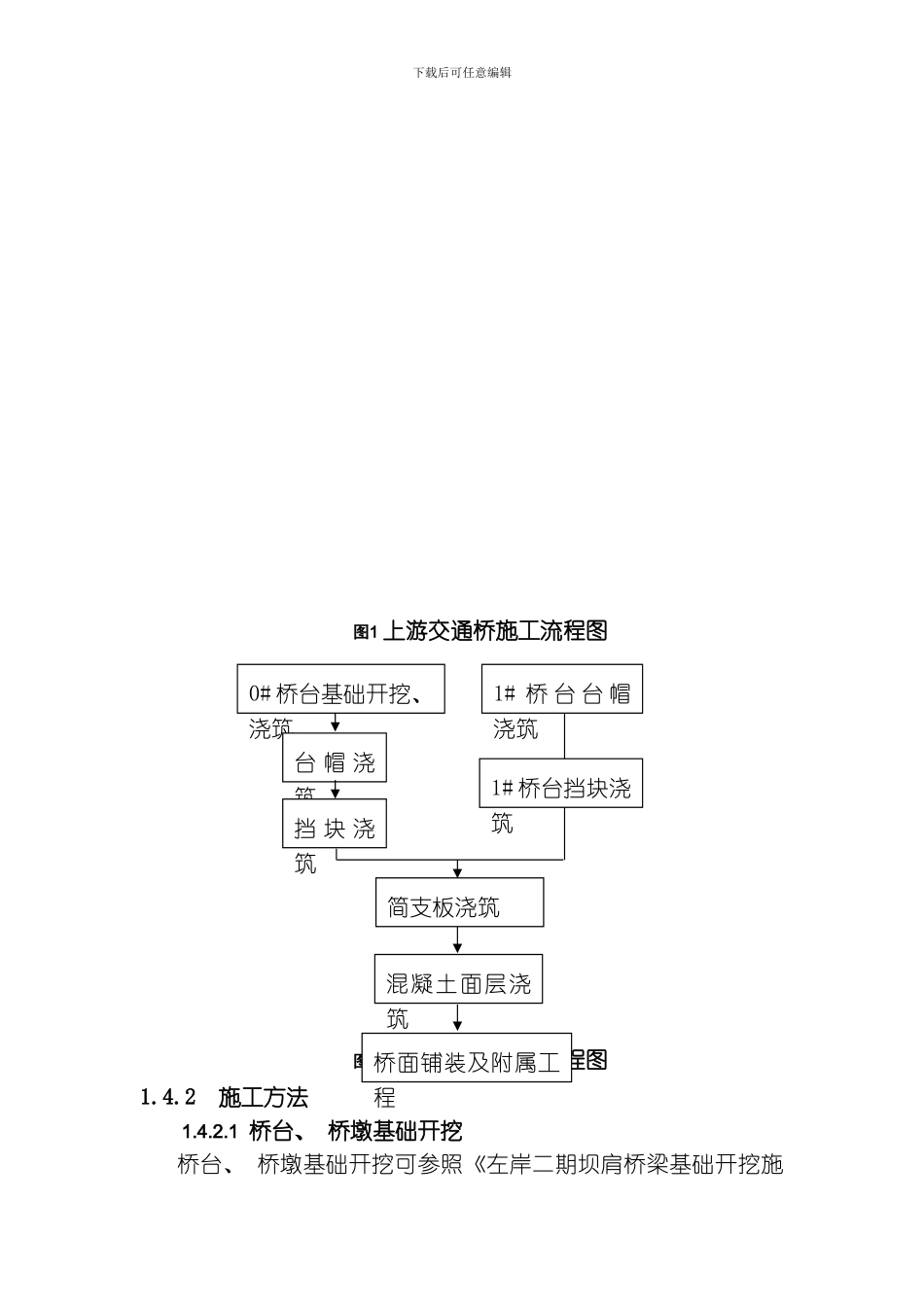

正稿国道上下游交通桥施工组织设计模板_第3页
3/23
下载后可任意编辑319 国道上、 下游交通桥施工组织设计1.1 概况上游交通桥起点桩号 K1+524.082, 终点桩号 K1+602.482, 全长 78.4m。上游交通桥全桥共 2 台 1 墩, 下部构造采纳重力式桥台、 扩大基础+板式桥墩。上部结构采纳 2-35m 等截面连续梁 , 上部结构为单箱双室等截面箱梁, 梁高 2.2m, 高跨比分别为 1:15.9。梁体采纳纵向预应力结构。纵向预应力体系采纳高强度低松弛钢绞线, fpk=1860Mpa, EP=1.95×105Mpa。预应力孔道采纳塑料波纹管成孔, 真空辅助压浆, 夹片式锚具。桥面铺装为 10cm 厚沥青混凝土, 护撞护栏采纳 C30 混凝土护栏。全桥共设 2 道 BF—80 型伸缩装置。支座采纳 JQGZ-III 型减振球形钢支座。下游交通桥采纳半桥半路形式, 起点桩号 K1+404.044, 终点桩号 K1+416.577, 全长 12.533m。下游交通桥全桥共 2 台, 采纳重力式桥台。上部结构采纳简支板梁, 梁高 70cm, 梁顶宽 5.5m, 底宽 5.5m。简支板采纳普通钢筋混凝土结构, 混凝土标号 C40。桥面铺装为 10cm 厚沥青混凝土, 护撞护栏采纳 C30 混凝土护栏。319 国道上、 下游交通桥具体工程量见表 1。表1 交 通 桥 桥 梁 基 础 砼 工 程 量 表编 号工程名称项目名称单 位 数 量标号备注1319 国道上游交通桥工程桥墩垫石m30.8C40 砼详 见 设 计 蓝 图《乌江银盘水电站 319 国道上游交通桥工程数量表》, 图号: 183E93-06-SY-022桥墩盖梁、 挡块m323.9C30 砼3桥墩墩身m337.3C30 砼4桥墩基础m3158.3C25 砼5桥台垫石m31.1C40 砼6桥台挡块、 台帽m342.9C30 砼7桥台台身m3254.2C25 砼8桥台基础m3362.1C25 砼9桥台搭板、 枕梁m323C30 砼10箱梁m3537.1C50 砼11桥面铺装m370.5沥青砼下载后可任意编辑编 号工程名称项目名称单 位 数 量标号备注12319 国道下游交通桥工程桥台挡块、 台帽m35.5C30 砼详 见 设 计 蓝 图《乌江银盘水电站 319 国道下游交通桥工程数量表》, 图号: 183E93-06-XY-0213桥台基础m314.5C25 砼14上部结构m346.2C40 砼15桥面铺装m3以实计量计沥青砼1.2 编制依据( 1) 厂房标段招投标文件; ( 2) 长委设计蓝图《乌江银盘水电 319 国道上游、 下游交通桥一阶段施工图设计》。( 3) 现行公路、 桥梁施工法律规范; 1.3 施工总布置319 国道上、 下游交通桥施工的道路以及供水、 供电布置均可利用 4#公路( 根据施工实际情况, 将 4#路拓宽,...
