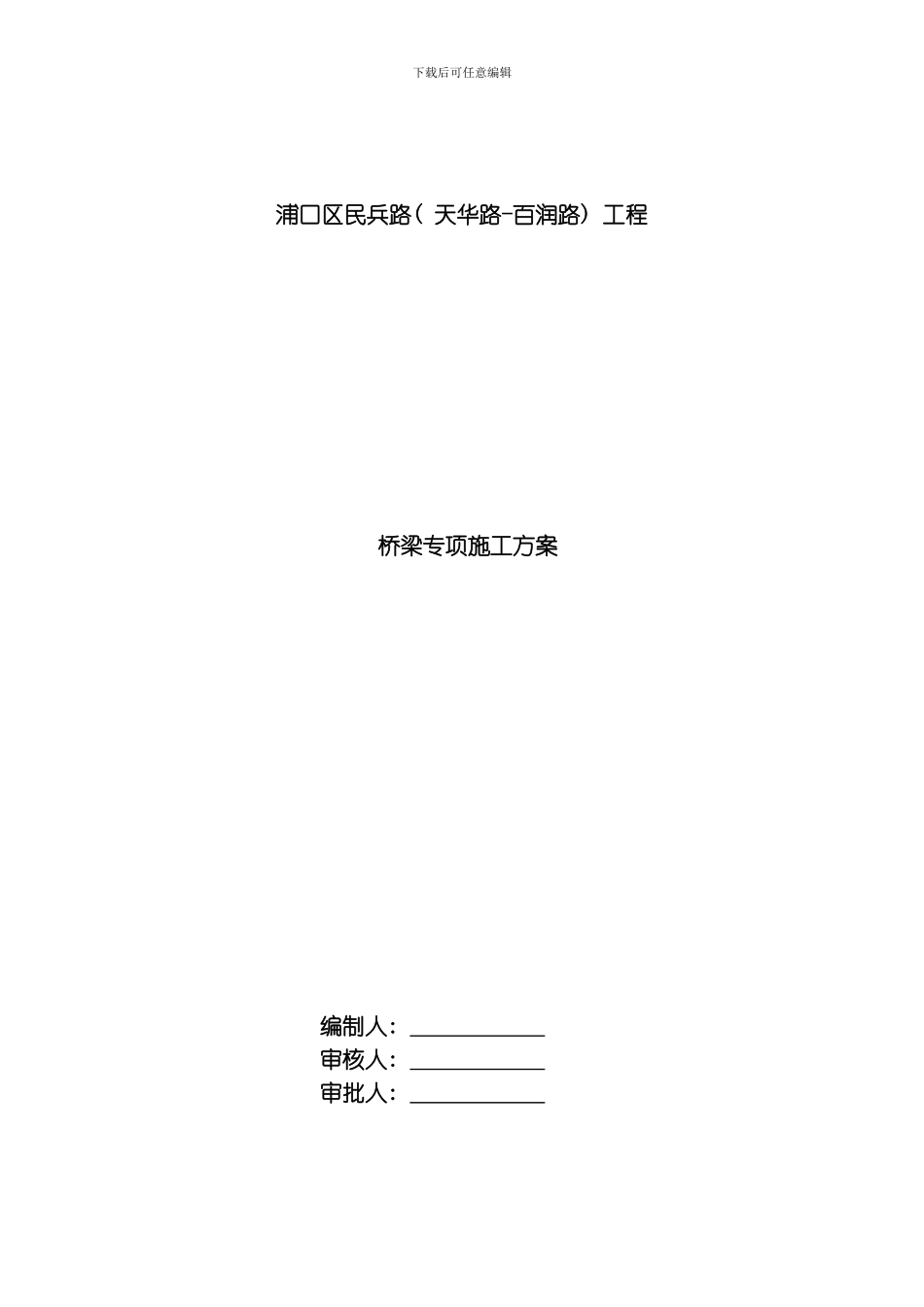

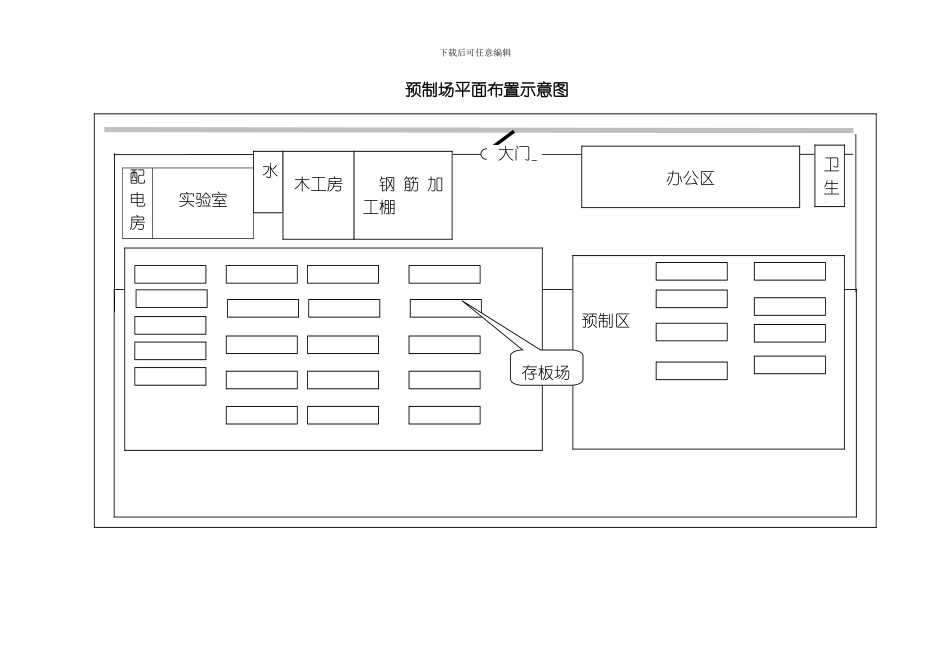

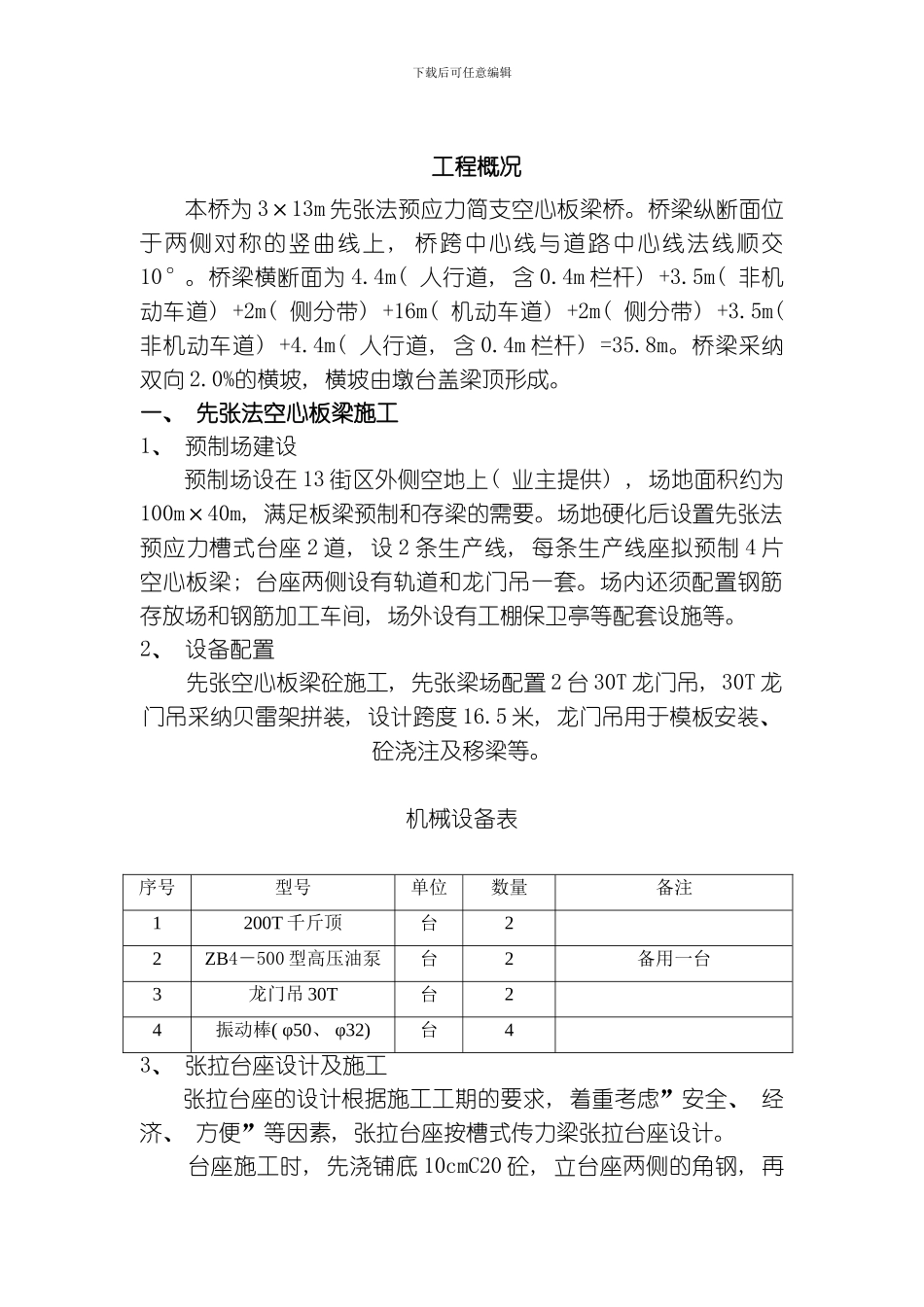

下载后可任意编辑预制场平面布置示意图注: 砼采纳商品砼配电房实验室大门 水 木工房钢 筋 加工棚办公区卫生间预制区存板场下载后可任意编辑 浦口区民兵路( 天华路-百润路) 工程 桥梁专项施工方案编制人: 审核人: 审批人: 下载后可任意编辑 工程概况本桥为 3×13m 先张法预应力简支空心板梁桥。桥梁纵断面位于两侧对称的竖曲线上, 桥跨中心线与道路中心线法线顺交10°。桥梁横断面为 4.4m( 人行道, 含 0.4m 栏杆) +3.5m( 非机动车道) +2m( 侧分带) +16m( 机动车道) +2m( 侧分带) +3.5m( 非机动车道) +4.4m( 人行道, 含 0.4m 栏杆) =35.8m。桥梁采纳双向 2.0%的横坡, 横坡由墩台盖梁顶形成。一、 先张法空心板梁施工1、 预制场建设预制场设在 13 街区外侧空地上( 业主提供) , 场地面积约为100m×40m, 满足板梁预制和存梁的需要。场地硬化后设置先张法预应力槽式台座 2 道, 设 2 条生产线, 每条生产线座拟预制 4 片空心板梁; 台座两侧设有轨道和龙门吊一套。场内还须配置钢筋存放场和钢筋加工车间, 场外设有工棚保卫亭等配套设施等。2、 设备配置先张空心板梁砼施工, 先张梁场配置 2 台 30T 龙门吊, 30T 龙门吊采纳贝雷架拼装, 设计跨度 16.5 米, 龙门吊用于模板安装、 砼浇注及移梁等。机械设备表序号型号单位数量备注1200T 千斤顶台22ZB4－500 型高压油泵台2备用一台3龙门吊 30T台24振动棒( φ50、 φ32) 台43、 张拉台座设计及施工张拉台座的设计根据施工工期的要求, 着重考虑”安全、 经济、 方便”等因素, 张拉台座按槽式传力梁张拉台座设计。 台座施工时, 先浇铺底 10cmC20 砼, 立台座两侧的角钢, 再下载后可任意编辑浇注 6cm 的 C30 砼, 角钢不间断。传力梁与横系梁一起浇注, 钢筋不间断, 基底做 10cm 砂砾石垫层处理, 襟边宽 10cm。4、 模板制作板梁外模和封头模板采纳 δ=3㎜钢板加肋板分段加工拼装而成, 每节长度 5m, 心模采纳橡胶气囊, 模板加工均委托有相应资质的专业生产厂家按设计图纸中板梁结构几何尺寸进行加工制作。模板制作完成后, 运输至预制场进行实地拼装, 调整加固后对各部位尺寸进行检验, 验收合格后才能使用。若发现偏差, 即现场进行改装和校正, 直至合格为止。5、 准备工作施工前应对使用的砼、 钢筋、 钢绞线等原材料及钢筋焊接工艺进行抽样、 制件, 试验检测合格后方能使用。张拉用的千斤顶、 油泵...
