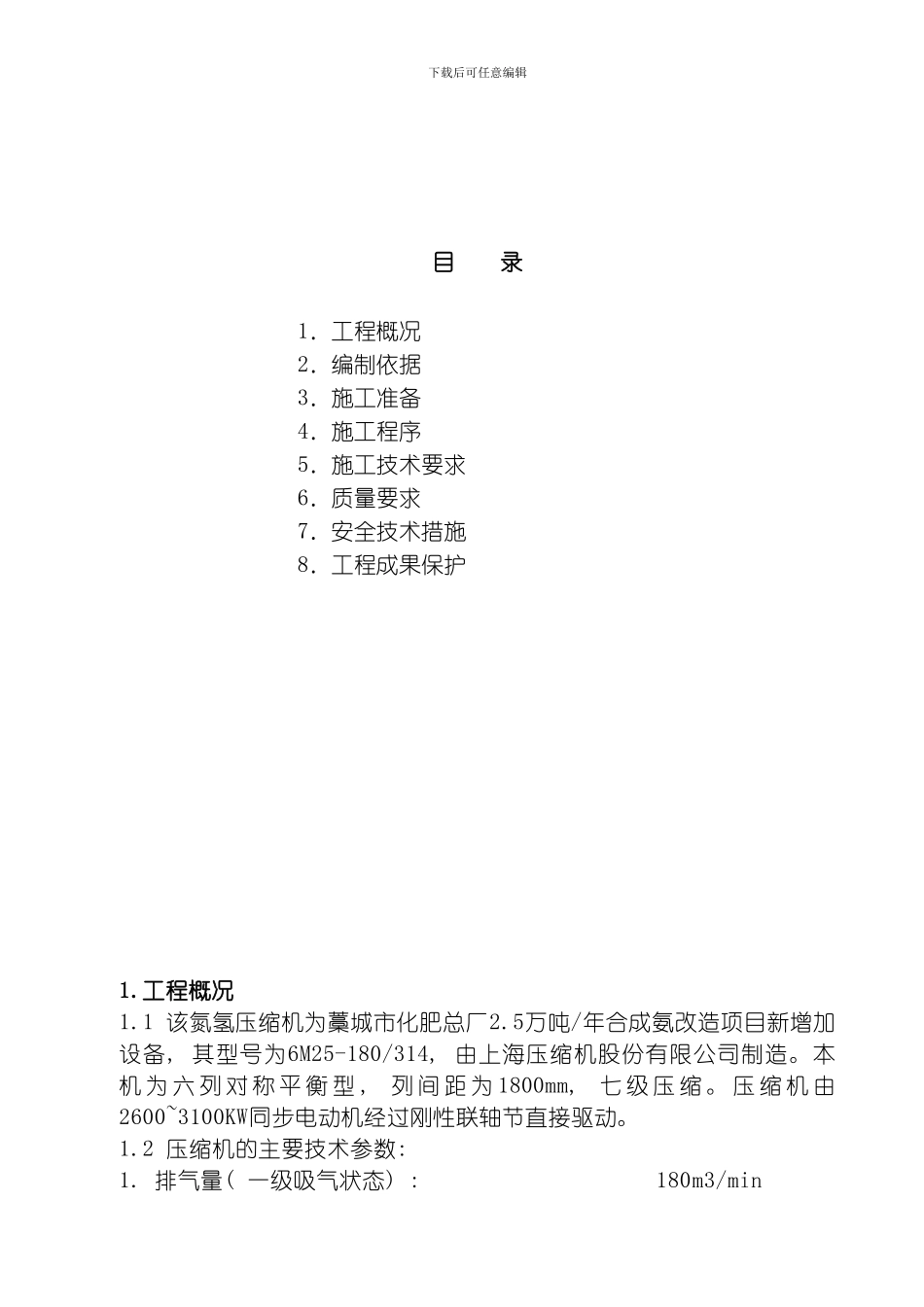

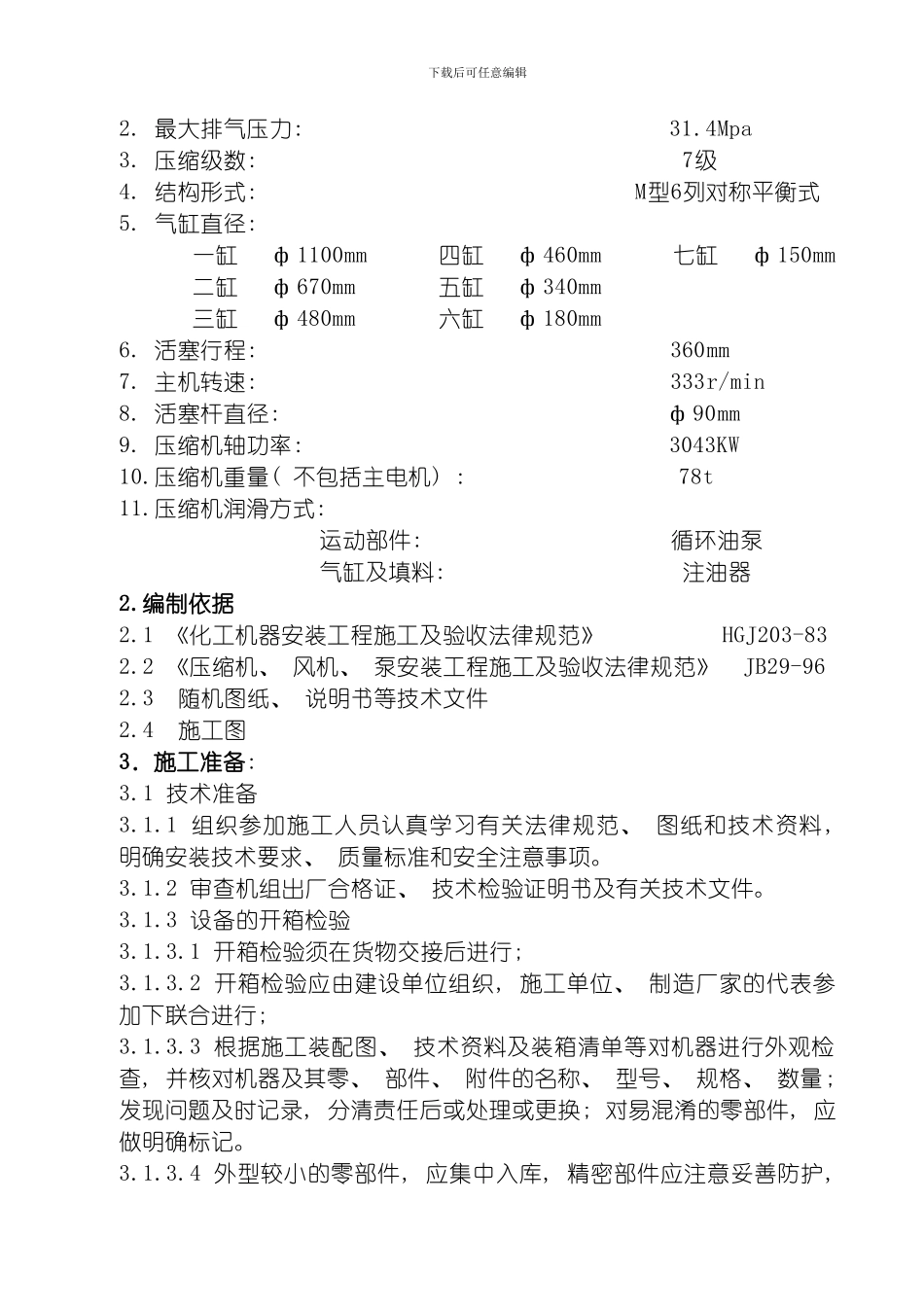

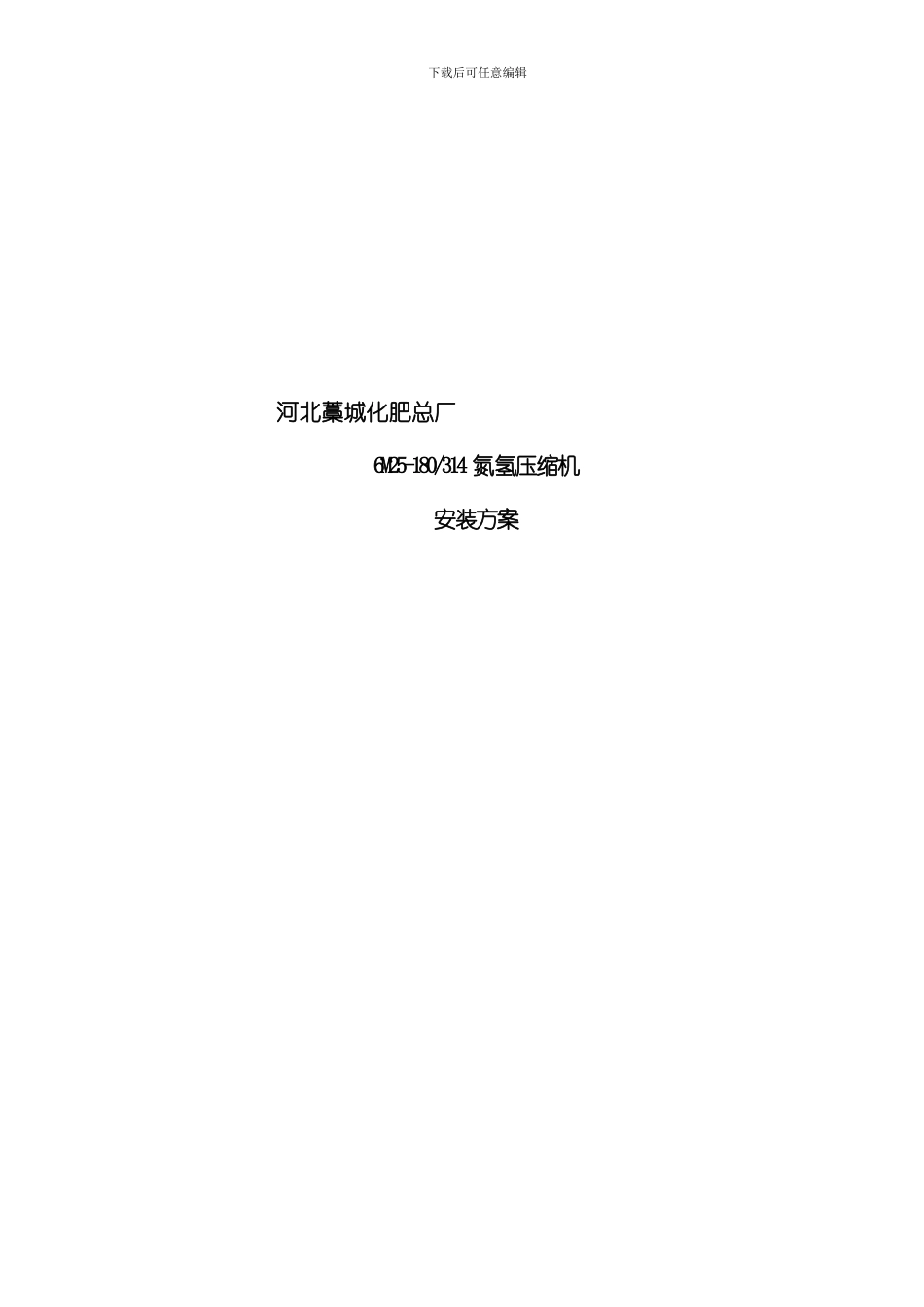

下载后可任意编辑河北藁城化肥总厂6M25-180/314 氮氢压缩机安装方案下载后可任意编辑目 录 1．工程概况 2．编制依据 3．施工准备 4．施工程序 5．施工技术要求 6．质量要求 7．安全技术措施 8．工程成果保护1.工程概况1.1 该氮氢压缩机为藁城市化肥总厂2.5万吨/年合成氨改造项目新增加设备, 其型号为6M25-180/314, 由上海压缩机股份有限公司制造。本机 为 六 列 对 称 平 衡 型 , 列 间 距 为 1800mm, 七 级 压 缩 。 压 缩 机 由2600~3100KW同步电动机经过刚性联轴节直接驱动。1.2 压缩机的主要技术参数: 1. 排气量( 一级吸气状态) : 180m3/min下载后可任意编辑2. 最大排气压力: 31.4Mpa3. 压缩级数: 7级4. 结构形式: M型6列对称平衡式5. 气缸直径: 一缸 ф1100mm 四缸 ф460mm 七缸 ф150mm 二缸 ф670mm 五缸 ф340mm 三缸 ф480mm 六缸 ф180mm6. 活塞行程: 360mm7. 主机转速: 333r/min8. 活塞杆直径: ф90mm9. 压缩机轴功率: 3043KW10.压缩机重量( 不包括主电机) : 78t11.压缩机润滑方式: 运动部件: 循环油泵 气缸及填料: 注油器2.编制依据2.1 《化工机器安装工程施工及验收法律规范》 HGJ203-832.2 《压缩机、 风机、 泵安装工程施工及验收法律规范》 JB29-962.3 随机图纸、 说明书等技术文件2.4 施工图3．施工准备: 3.1 技术准备3.1.1 组织参加施工人员认真学习有关法律规范、 图纸和技术资料, 明确安装技术要求、 质量标准和安全注意事项。3.1.2 审查机组出厂合格证、 技术检验证明书及有关技术文件。3.1.3 设备的开箱检验3.1.3.1 开箱检验须在货物交接后进行; 3.1.3.2 开箱检验应由建设单位组织, 施工单位、 制造厂家的代表参加下联合进行; 3.1.3.3 根据施工装配图、 技术资料及装箱清单等对机器进行外观检查, 并核对机器及其零、 部件、 附件的名称、 型号、 规格、 数量; 发现问题及时记录, 分清责任后或处理或更换; 对易混淆的零部件, 应做明确标记。3.1.3.4 外型较小的零部件, 应集中入库, 精密部件应注意妥善防护, 下载后可任意编辑较长和易变形件存放和运输时应防止变形。3.1.3.5 对于主要的装配尺寸应予校对地脚螺栓孔尺寸等。3.1.3.6 参加验收的各方代表, 应在整理好的验收记录上签字。3.1.4 基础的验收及处理3.1.4.1 土建移交条件: a. 基础施工单位应提交质量合格证明书、 测量记录及其它施工...
