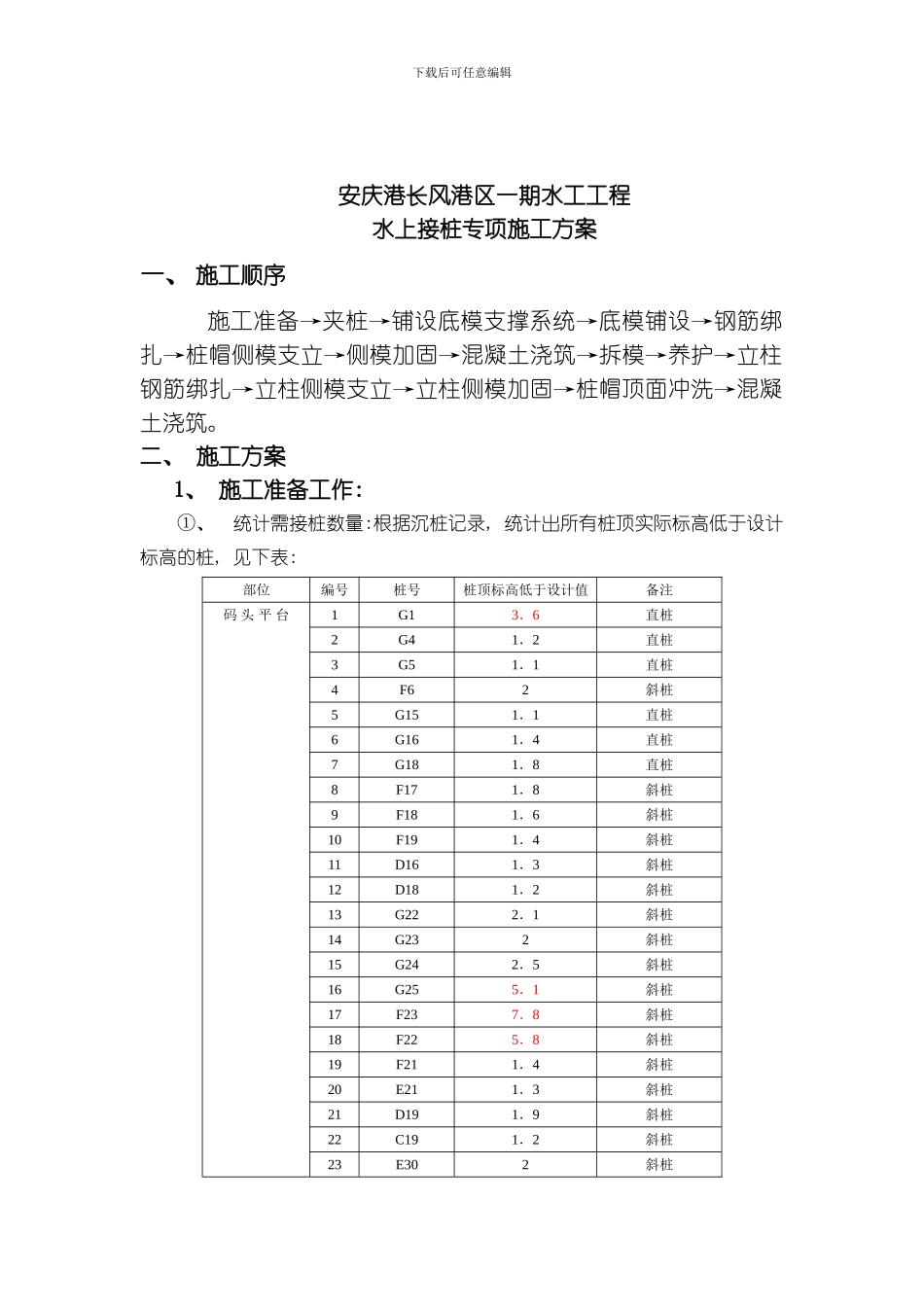

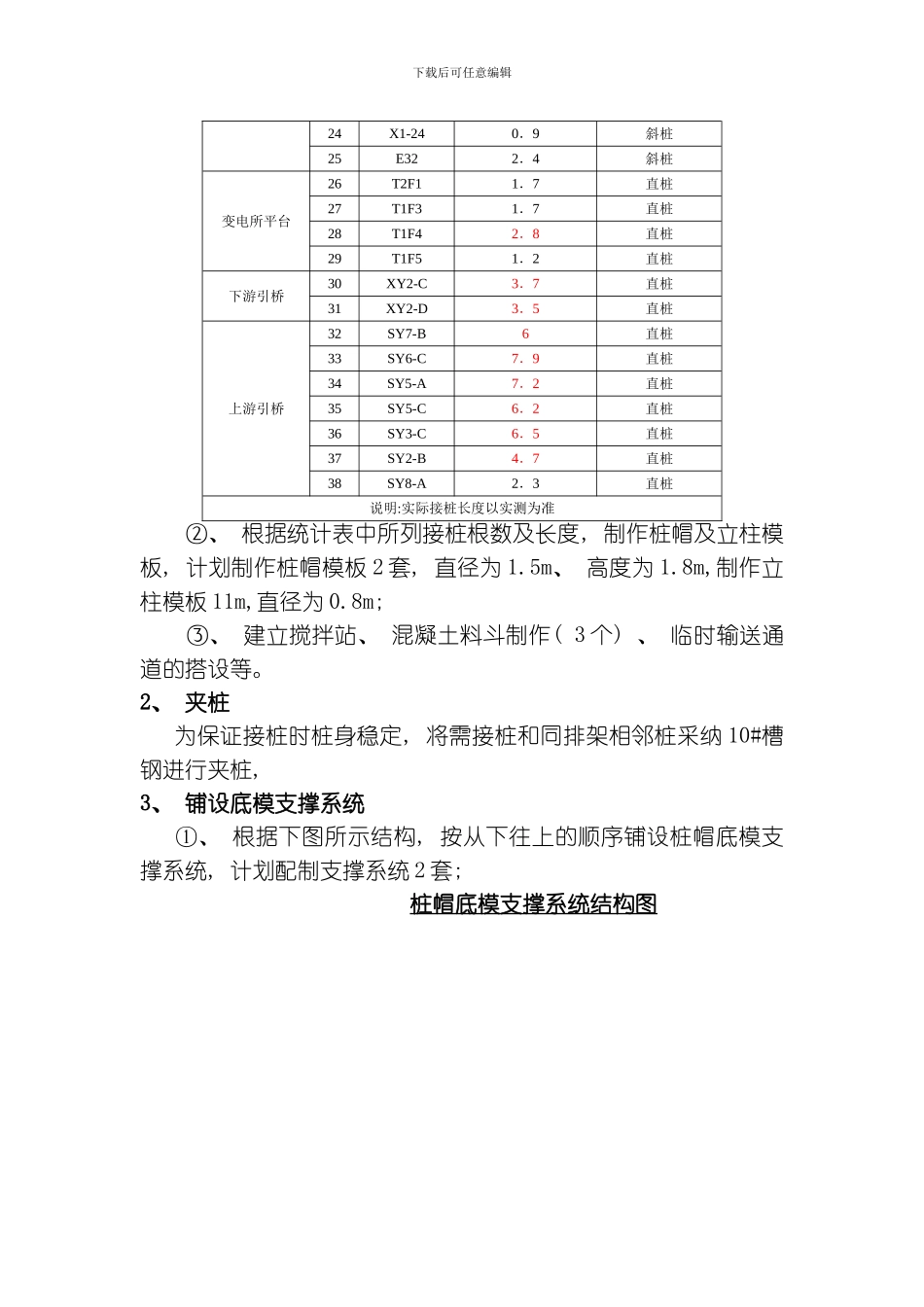

下载后可任意编辑下载后可任意编辑安庆港长风港区一期水工工程水上接桩专项施工方案一、 施工顺序施工准备→夹桩→铺设底模支撑系统→底模铺设→钢筋绑扎→桩帽侧模支立→侧模加固→混凝土浇筑→拆模→养护→立柱钢筋绑扎→立柱侧模支立→立柱侧模加固→桩帽顶面冲洗→混凝土浇筑。二、 施工方案 1、 施工准备工作: ①、 统计需接桩数量:根据沉桩记录, 统计出所有桩顶实际标高低于设计标高的桩, 见下表: 部位编号桩号桩顶标高低于设计值备注码 头 平 台1G13.6直桩2G41.2直桩3G51.1直桩4F62斜桩5G151.1直桩6G161.4直桩7G181.8直桩8F171.8斜桩9F181.6斜桩10F191.4斜桩11D161.3斜桩12D181.2斜桩13G222.1斜桩14G232斜桩15G242.5斜桩16G255.1斜桩17F237.8斜桩18F225.8斜桩19F211.4斜桩20E211.3斜桩21D191.9斜桩22C191.2斜桩23E302斜桩下载后可任意编辑24X1-240.9斜桩25E322.4斜桩变电所平台26T2F11.7直桩27T1F31.7直桩28T1F42.8直桩29T1F51.2直桩下游引桥30XY2-C3.7直桩31XY2-D3.5直桩上游引桥32SY7-B6直桩33SY6-C7.9直桩34SY5-A7.2直桩35SY5-C6.2直桩36SY3-C6.5直桩37SY2-B4.7直桩38SY8-A2.3直桩说明:实际接桩长度以实测为准 ②、 根据统计表中所列接桩根数及长度, 制作桩帽及立柱模板, 计划制作桩帽模板 2 套, 直径为 1.5m、 高度为 1.8m,制作立柱模板 11m,直径为 0.8m; ③、 建立搅拌站、 混凝土料斗制作( 3 个) 、 临时输送通道的搭设等。2、 夹桩 为保证接桩时桩身稳定, 将需接桩和同排架相邻桩采纳 10#槽钢进行夹桩, 3、 铺设底模支撑系统 ①、 根据下图所示结构, 按从下往上的顺序铺设桩帽底模支撑系统, 计划配制支撑系统 2 套; 桩帽底模支撑系统结构图下载后可任意编辑 ②、 支架受力计算: 拟采纳 25a 工字钢作为桩帽底模支架。( 1) 、 25a 工字钢受力计算: ㈠、 荷载计算: 、 桩帽为圆柱形, 直径 1.5m,高度 1.8m,PHC 桩壁厚 11cm,伸入桩帽 0.8m自重G1=3.14*0.75*0.75*1.8*2.5-(3.14*0.4*0.4-3.14*0.29*0.29)*0.8*2.5=7.48( T) ②、 其它托板、 工字钢自重、 人群荷载, 振动力按 G2=1.5(T)G=G1+G2=8.98(T)荷载不均衡系数按 1.1 考虑, 安全系数按 1.2, 则每片工字钢承受的均布荷载为: q=8.98*1.2*1.1/1.8/2= 3.3(T/m)㈡、 内力计算: 最大弯矩: Mmax=3.3*1.8*1.8/8*(1-4*0.6*0.6/1.8*1.8)*10=7.43KN*M最大剪力: Qmax=3.3*0....
