水处理及凝结水站罐基础施工方案模板

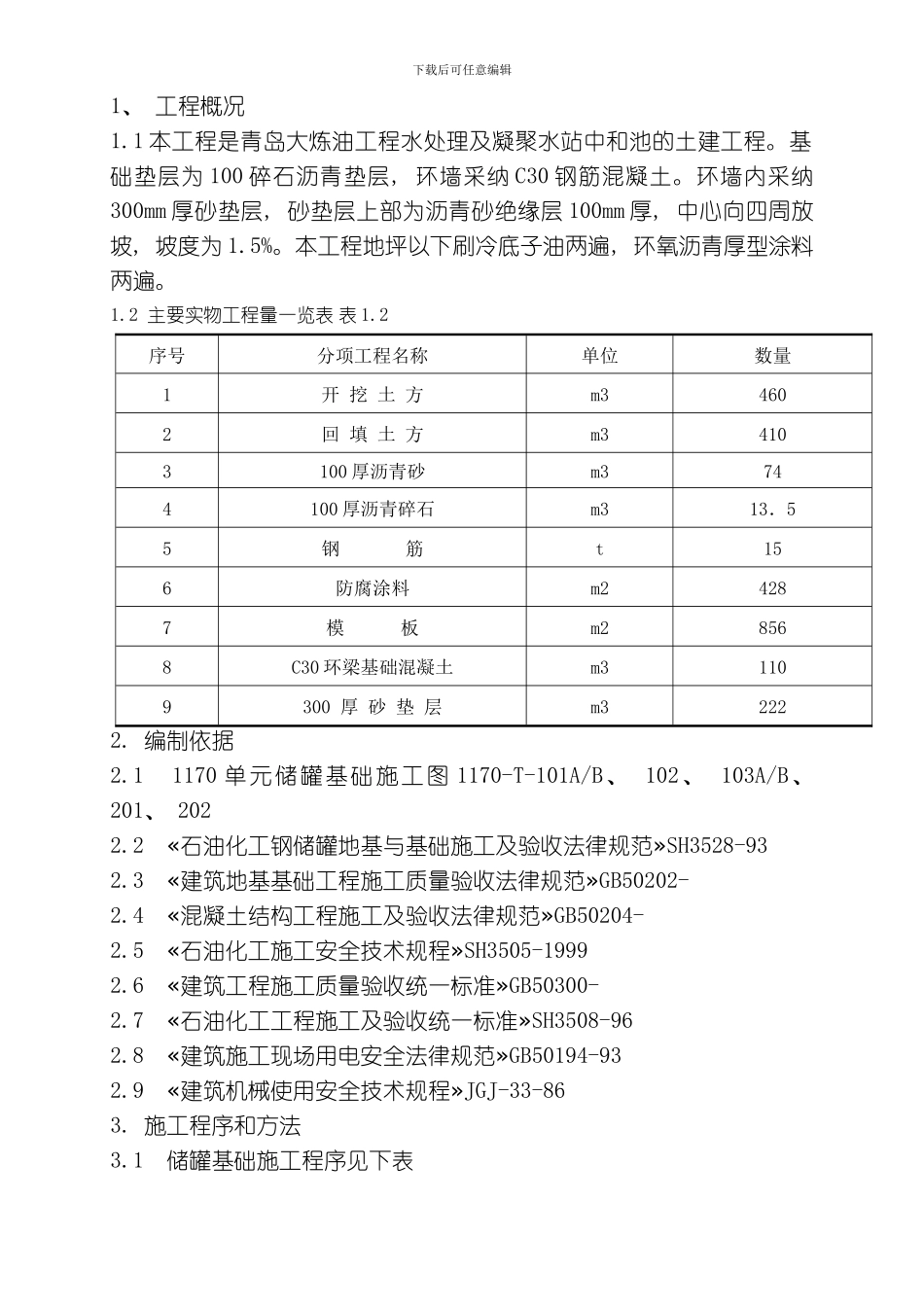

下载后可任意编辑1、 工程概况1.1 本工程是青岛大炼油工程水处理及凝聚水站中和池的土建工程。基础垫层为 100 碎石沥青垫层, 环墙采纳 C30 钢筋混凝土。环墙内采纳300mm 厚砂垫层, 砂垫层上部为沥青砂绝缘层 100mm 厚, 中心向四周放坡, 坡度为 1.5%。本工程地坪以下刷冷底子油两遍, 环氧沥青厚型涂料两遍。1.2 主要实物工程量一览表 表 1.2序号分项工程名称单位数量1开 挖 土 方m34602回 填 土 方m34103100 厚沥青砂m3744100 厚沥青碎石m313．55钢 筋t156防腐涂料m24287模 板m28568C30 环梁基础混凝土m31109300 厚 砂 垫 层m32222. 编制依据2.1 1170 单元储罐基础施工图 1170-T-101A/B、 102、 103A/B、 201、 2022.2 «石油化工钢储罐地基与基础施工及验收法律规范 SH3528-93»2.3 «建筑地基基础工程施工质量验收法律规范 GB50202- »2.4 «混凝土结构工程施工及验收法律规范 GB50204- »2.5 «石油化工施工安全技术规程 SH3505-1999»2.6 «建筑工程施工质量验收统一标准 GB50300- »2.7 «石油化工工程施工及验收统一标准 SH3508-96»2.8 «建筑施工现场用电安全法律规范 GB50194-93»2.9 «建筑机械使用安全技术规程 JGJ-33-86 »3. 施工程序和方法3.1 储罐基础施工程序见下表下载后可任意编辑 储罐基础施工工序表3.2 施工方法3.2.1 定位放线放线前首先根据业主提供的测量控制点, 画出定位草图。用全站仪复测将要使用的测量控制点,合格后方可使用。定出基础中心轴线控制点位置, 距基础开挖边线 2m 设定控制点。土方开挖完后,重新定位控制点,控制点采纳木桩, 并在四周浇注混凝土固定保护, 混凝土固定墩较自然地面低 200mm, 上盖钢盖板保护, 控制点四周设置警戒保护。高程测设采纳水准仪引测, 精度要符合要求。定位完毕, 报 EPC 及监理复测, 合格后才能进行级配砂石垫层放线。3.2.2 土方开挖基坑开挖采纳反铲式挖掘机作业, 所挖土方堆放在相关单位指定的地点。基础开挖时按 1:0.65 放坡, 挖土方时坡壁采纳人工修整平滑, 基底开挖尺寸要每边留出 500mm 工作面。因搅拌桩间距很小, 需先采纳宽斗挖掘机分层挖土后采纳窄斗挖掘机挖土, 人工配合破除搅拌桩桩头, 当土方挖到砂石垫层顶时停止挖掘机挖土, 用人工清理剩余 300 mm 厚的土方。开挖时一定要有测量人员配合, 在基坑周边设控制桩( 可把标高标注在桩体上) , 拉线找平。基坑四周按 1%的...
