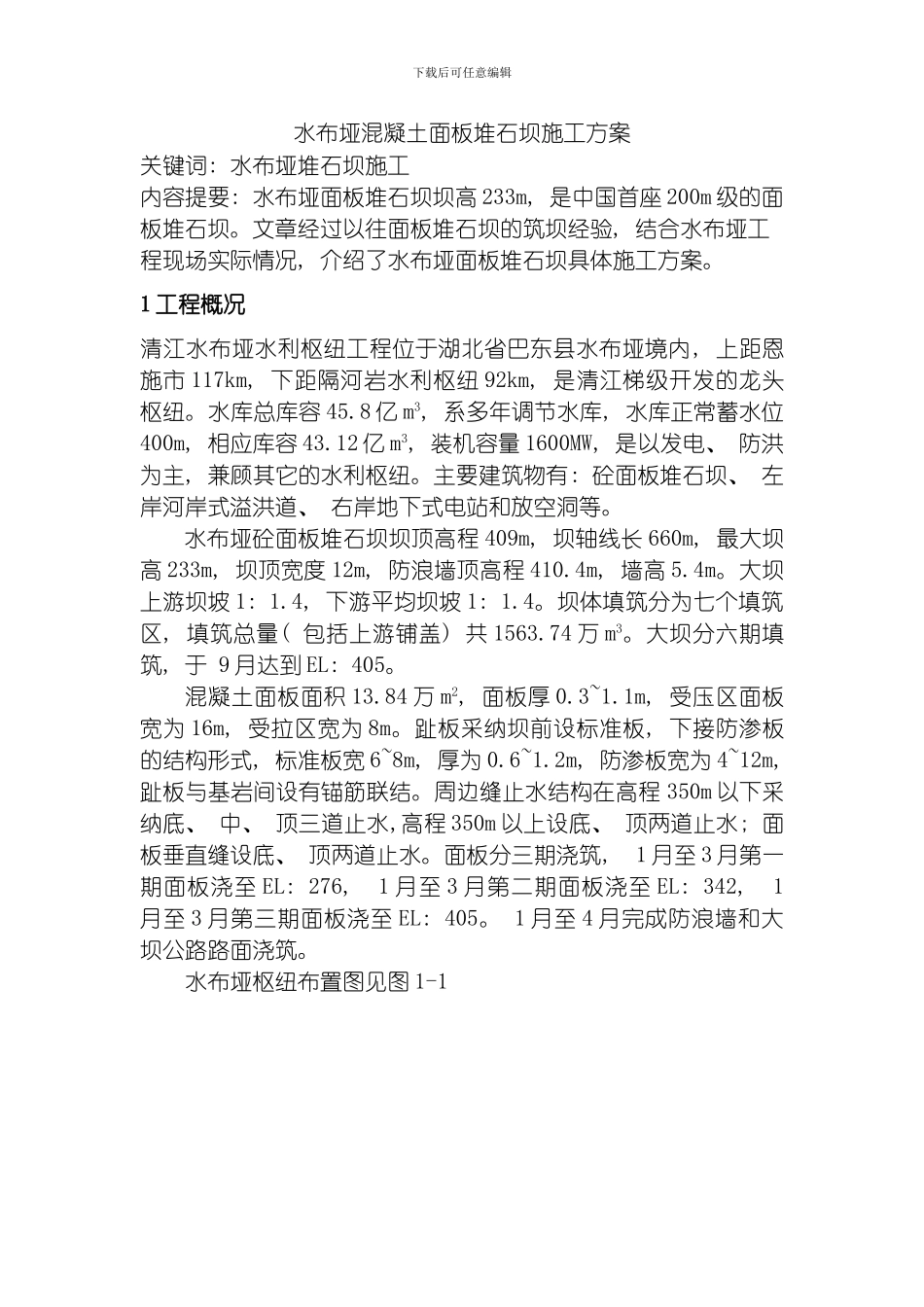

下载后可任意编辑水布垭混凝土面板堆石坝施工方案关键词: 水布垭堆石坝施工内容提要: 水布垭面板堆石坝坝高 233m, 是中国首座 200m 级的面板堆石坝。文章经过以往面板堆石坝的筑坝经验, 结合水布垭工程现场实际情况, 介绍了水布垭面板堆石坝具体施工方案。1 工程概况清江水布垭水利枢纽工程位于湖北省巴东县水布垭境内, 上距恩施市 117km, 下距隔河岩水利枢纽 92km, 是清江梯级开发的龙头枢纽。水库总库容 45.8 亿 m3, 系多年调节水库, 水库正常蓄水位400m, 相应库容 43.12 亿 m3, 装机容量 1600MW, 是以发电、 防洪为主, 兼顾其它的水利枢纽。主要建筑物有: 砼面板堆石坝、 左岸河岸式溢洪道、 右岸地下式电站和放空洞等。水布垭砼面板堆石坝坝顶高程 409m, 坝轴线长 660m, 最大坝高 233m, 坝顶宽度 12m, 防浪墙顶高程 410.4m, 墙高 5.4m。大坝上游坝坡 1: 1.4, 下游平均坝坡 1: 1.4。坝体填筑分为七个填筑区, 填筑总量( 包括上游铺盖) 共 1563.74 万 m3。大坝分六期填筑, 于 9 月达到 EL: 405。混凝土面板面积 13.84 万 m2, 面板厚 0.3~1.1m, 受压区面板宽为 16m, 受拉区宽为 8m。趾板采纳坝前设标准板, 下接防渗板的结构形式, 标准板宽 6~8m, 厚为 0.6~1.2m, 防渗板宽为 4~12m, 趾板与基岩间设有锚筋联结。周边缝止水结构在高程 350m 以下采纳底、 中、 顶三道止水,高程 350m 以上设底、 顶两道止水; 面板垂直缝设底、 顶两道止水。面板分三期浇筑, 1 月至 3 月第一期面板浇至 EL: 276, 1 月至 3 月第二期面板浇至 EL: 342, 1月至 3 月第三期面板浇至 EL: 405。 1 月至 4 月完成防浪墙和大坝公路路面浇筑。水布垭枢纽布置图见图 1-1下载后可任意编辑图 1-1 水布垭水利枢纽平面布置图2 工程地质2.1 大坝工程地质大坝位于清江”S”型河段腰部, 直线长约 800m, 流向 NE30°。两侧岸坡高峻陡峭, 高差约 230m, 呈不规则”V”字形, 409m 高程坝轴线处谷宽 562m, 左岸平均坡角 52°, 右岸为 35°。河床覆盖层顶高程为 193.0～197.0m, 基岩顶面高程为 182.0～188.0m, 存在四个规模不大的凹槽; 上游围堰至坝轴线附近, 覆盖层厚度一般为 12.0～14.42m, 坝轴线以下厚度一般为 7.0～11.8m。河床冲积物以砂卵砾石层为主, 夹含砂砾漂石、 块石层及含砂砾粉土、 粉质粘土透镜体。坝址地层主要为二叠系茅口组和栖霞...
