河南工程学院校园网规划与设计方案模板

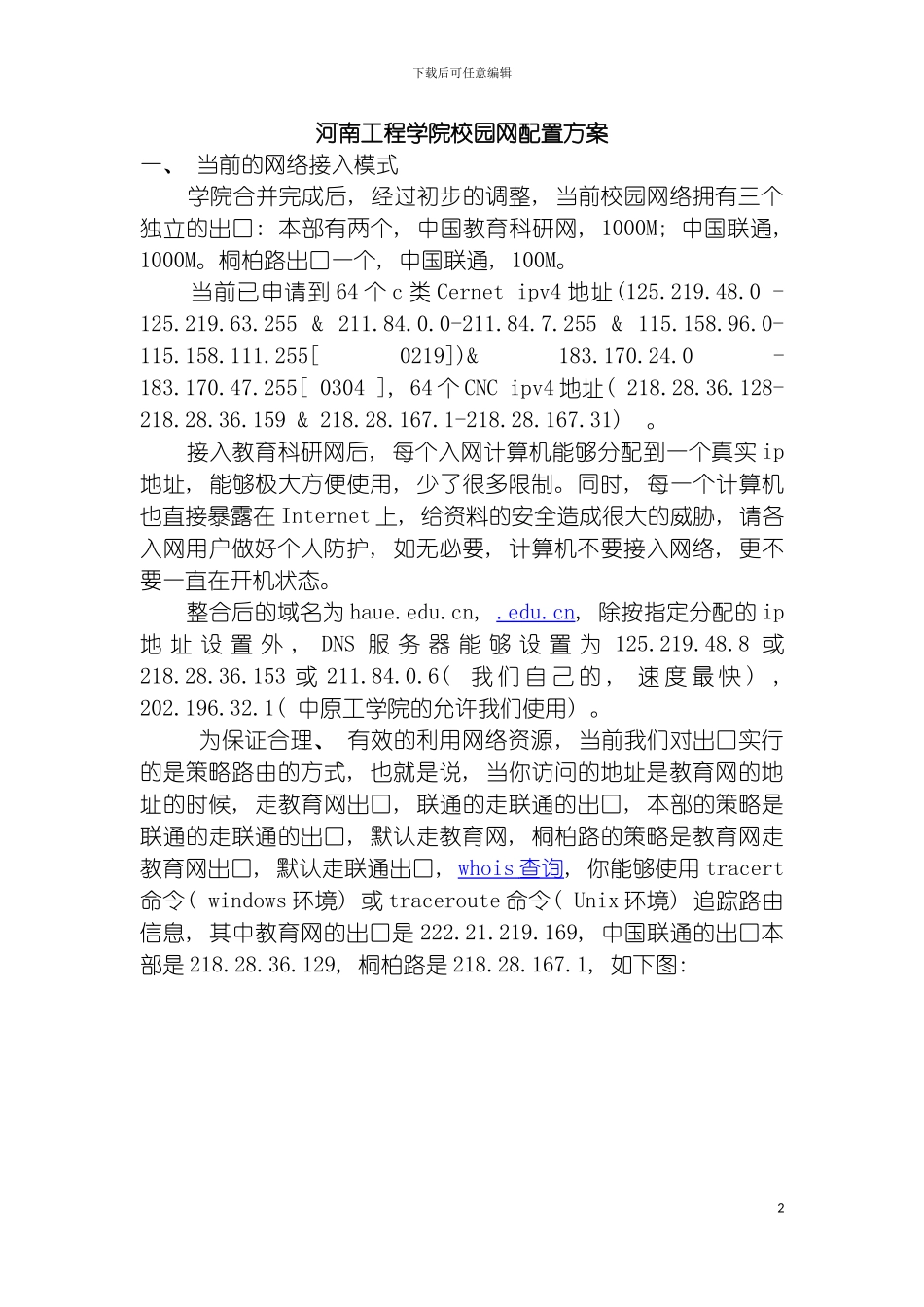

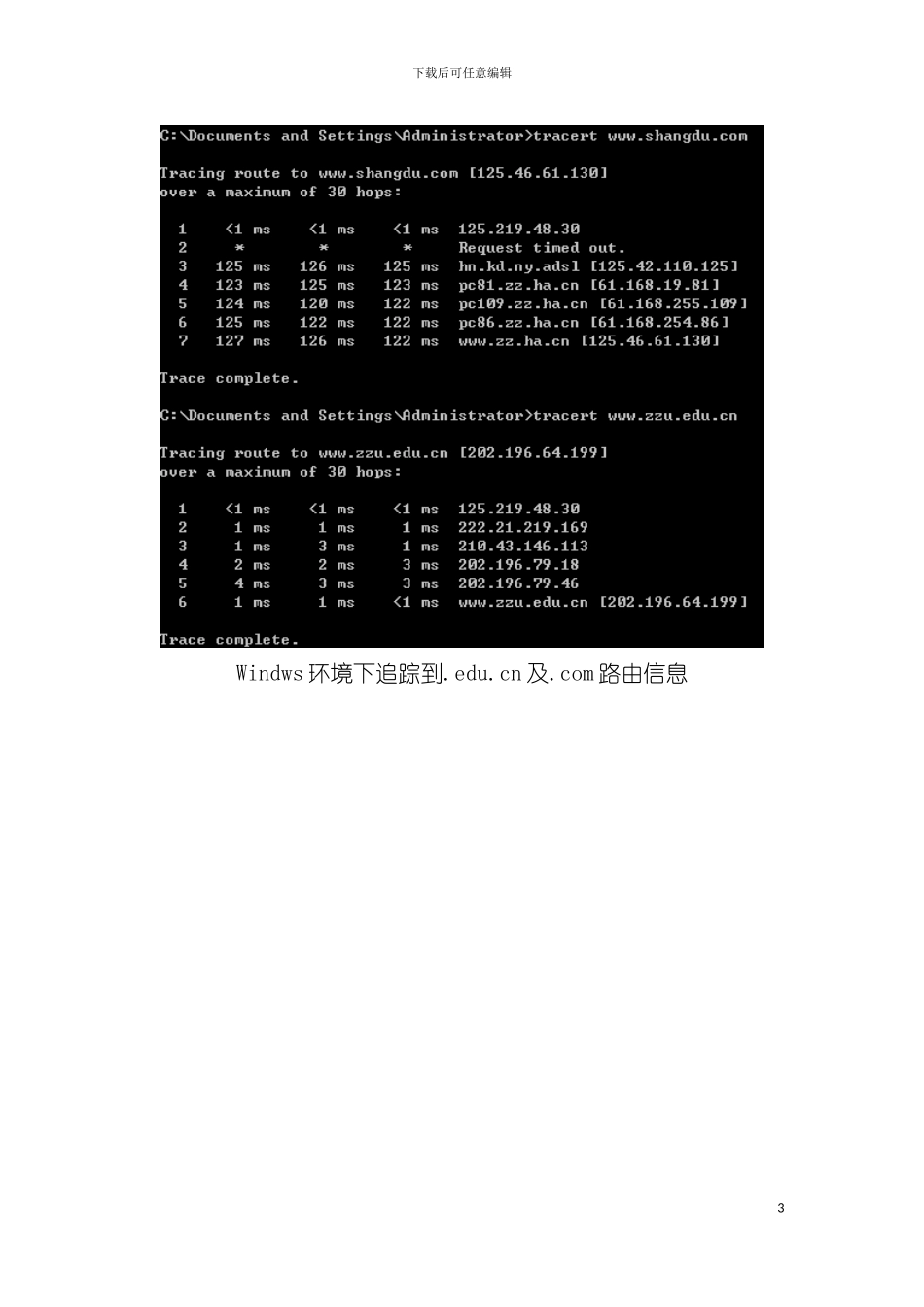

下载后可任意编辑河南工程学院校园网规划与设计方案1下载后可任意编辑河南工程学院校园网配置方案一、 当前的网络接入模式 学院合并完成后, 经过初步的调整, 当前校园网络拥有三个独立的出口: 本部有两个, 中国教育科研网, 1000M; 中国联通, 1000M。桐柏路出口一个, 中国联通, 100M。 当前已申请到 64 个 c 类 Cernet ipv4 地址(125.219.48.0 - 125.219.63.255 & 211.84.0.0-211.84.7.255 & 115.158.96.0-115.158.111.255[ 0219])& 183.170.24.0 - 183.170.47.255[ 0304 ], 64 个 CNC ipv4 地址( 218.28.36.128-218.28.36.159 & 218.28.167.1-218.28.167.31) 。 接入教育科研网后, 每个入网计算机能够分配到一个真实 ip地址, 能够极大方便使用, 少了很多限制。同时, 每一个计算机也直接暴露在 Internet 上, 给资料的安全造成很大的威胁, 请各入网用户做好个人防护, 如无必要, 计算机不要接入网络, 更不要一直在开机状态。 整合后的域名为 haue.edu.cn, .edu.cn, 除按指定分配的 ip地 址 设 置 外 , DNS 服 务 器 能 够 设 置 为 125.219.48.8 或218.28.36.153 或 211.84.0.6( 我 们 自 己 的 , 速 度 最 快 ) , 202.196.32.1( 中原工学院的允许我们使用) 。 为保证合理、 有效的利用网络资源, 当前我们对出口实行的是策略路由的方式, 也就是说, 当你访问的地址是教育网的地址的时候, 走教育网出口, 联通的走联通的出口, 本部的策略是联通的走联通的出口, 默认走教育网, 桐柏路的策略是教育网走教育网出口, 默认走联通出口, whois 查询 , 你能够使用 tracert命令( windows 环境) 或 traceroute 命令( Unix 环境) 追踪路由信息, 其中教育网的出口是 222.21.219.169, 中国联通的出口本部是 218.28.36.129, 桐柏路是 218.28.167.1, 如下图:2下载后可任意编辑Windws 环境下追踪到.edu.cn 及.com 路由信息3下载后可任意编辑Unix 环境下追踪到.edu.cn 及.com 路由信息4下载后可任意编辑5下载后可任意编辑三、IP 分配表 学院 CerNet ip 地址分配表 本部男生楼 IP区 域IP 网段网关地址A01125.219.51.0/25125.219.51.126A02125.219.52.0/24125.219.52.254A03125.219.53.0/24125.219.53.254A04125.219.54.0/24125.219.54.254A05125.219.55.0/24125.219.55.254A06125.219.56.0/24125.219.56.254后勤楼(老师)125.21...
