泰达市民文化广场工程施工测量方案模板

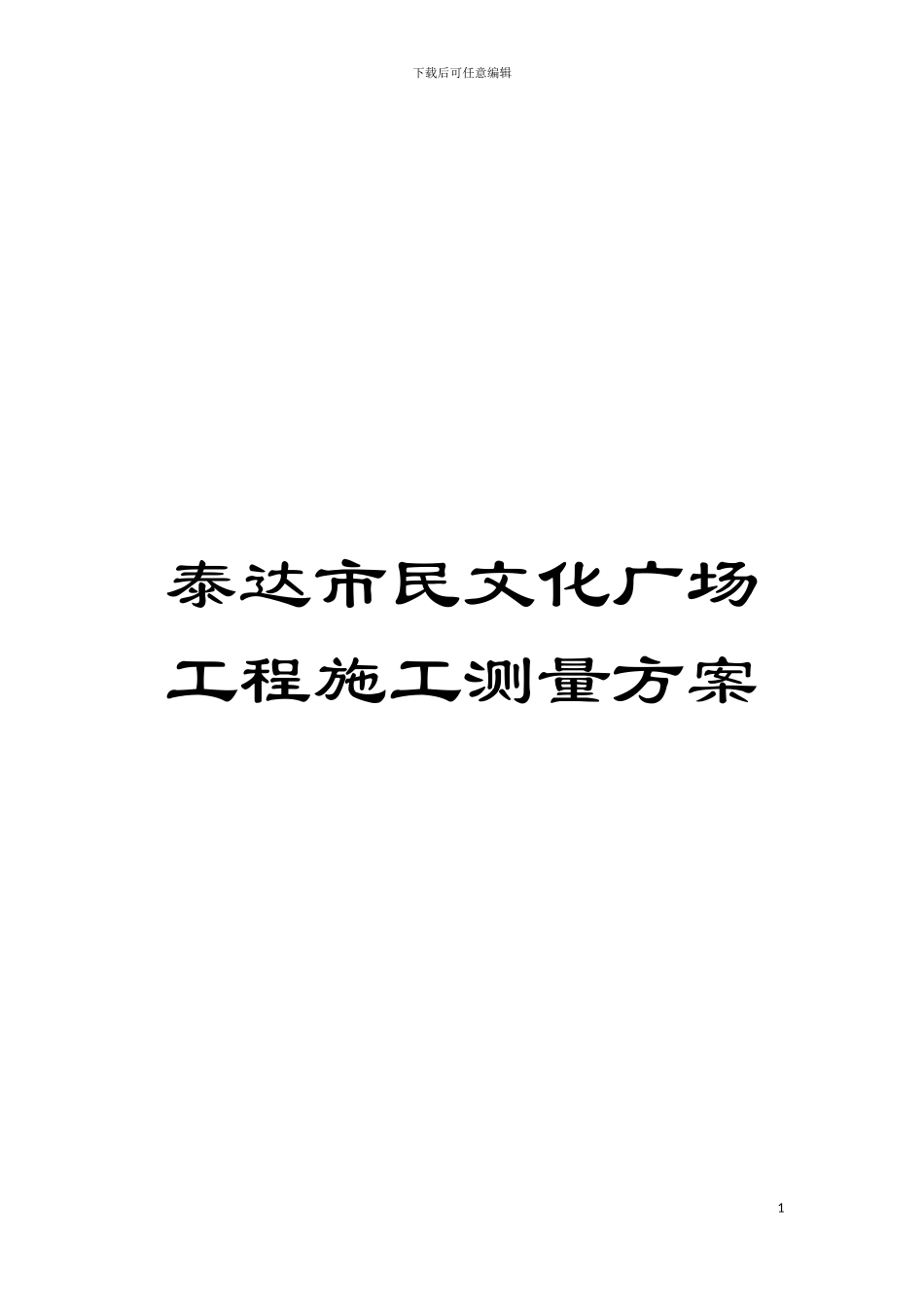

泰达市民文化广场工程施工测量方案模板_第1页
1/20

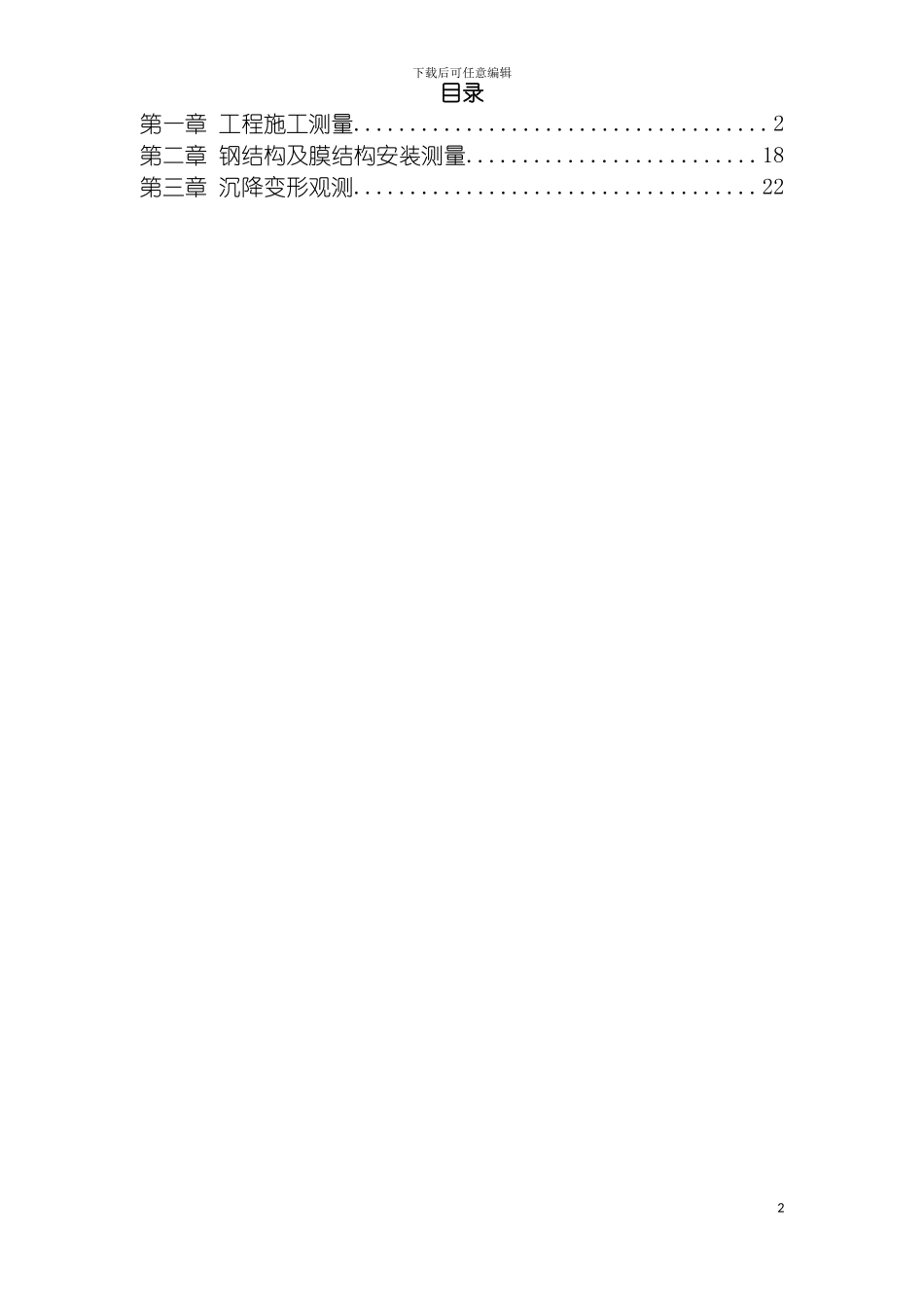

泰达市民文化广场工程施工测量方案模板_第2页
2/20
泰达市民文化广场工程施工测量方案模板_第3页
3/20
下载后可任意编辑泰达市民文化广场工程施工测量方案1下载后可任意编辑目录第一章 工程施工测量.....................................2第二章 钢结构及膜结构安装测量..........................18第三章 沉降变形观测....................................222下载后可任意编辑工程施工测量( 一) 平面控制网测设1.场区平面控制网布设原则( 1) 平面控制应先从整体考虑, 遵循先整体、 后局部, 高精度控制低精度的原则; ( 2) 布设平面控制网首先根据设计总平面图, 现场施工平面布置图见图 1 所示; ( 3) 选点应选在通视条件良好、 安全、 易保护的地方; 图 1 现场施工平面布置图( 4) 桩位用混凝土保护, 需要时用钢管进行围护, 并用红油漆作好测量标记。2.场区平面控制网的布设及复测由于该工程占地面积较大, 根据总平面图利用 TOPCON GTS-602AF 全站仪(测角 1”, 测距 1+1PPM), 从高级起算点在场区布测一条十字型导线, 然后采纳极坐标法, 定出建筑物纵横两条主轴线, 经角度、 距离校测符合点位限差要求后, 作为主场区首级面控制网( 如图 1 所示) 。地下室的平面控制应与主场区首级平面控制同时进行, 并要进行3下载后可任意编辑相互校核。场区平面控制网的精度等级根据《工程测量法律规范》( GB 50026-93) 要求, 控制网的技术指标必须符合表 1 的规定。控制网技术指标 表 1等级测角中误差(")边长相对中误差一级±51/300003.建筑物的平面控制网 首级控制网布设完成后, 建立建筑物平面矩形控制网( 如下图 2) 。建筑物平面矩形控制网悬挂于首级平面控制网上。图 2 建筑物平面轴线控制1.高程控制网的布设原则 ( 1) 为保证建筑物竖向施工的精度要求, 在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准基点( 至少应提供 3 个) , 采纳 DS2 精密水准仪( 精度 1mm/km 往返测) 对所提供的水准基点进行复测检查, 校测合格后, 测设一条附合水准路线, 联测场区平面控制点, 以此作为保证施工竖向精度控制的首要条件。( 2) 高程控制网的精度, 采纳三等水准的精度。4下载后可任意编辑( 3) 在布设附合水准路线前, 结合场区情况, 在场区与甲方所提供的水准基点间埋设半永久性高程点, 埋设 3~6 个月后, 再进行联测, 测出场区半永久性点的高程, 该点也可作为以后沉降观测的基准点。( 4) 场区内至少应有 3 个水准点, 水准点的间距应小于 1km, 距 ...
