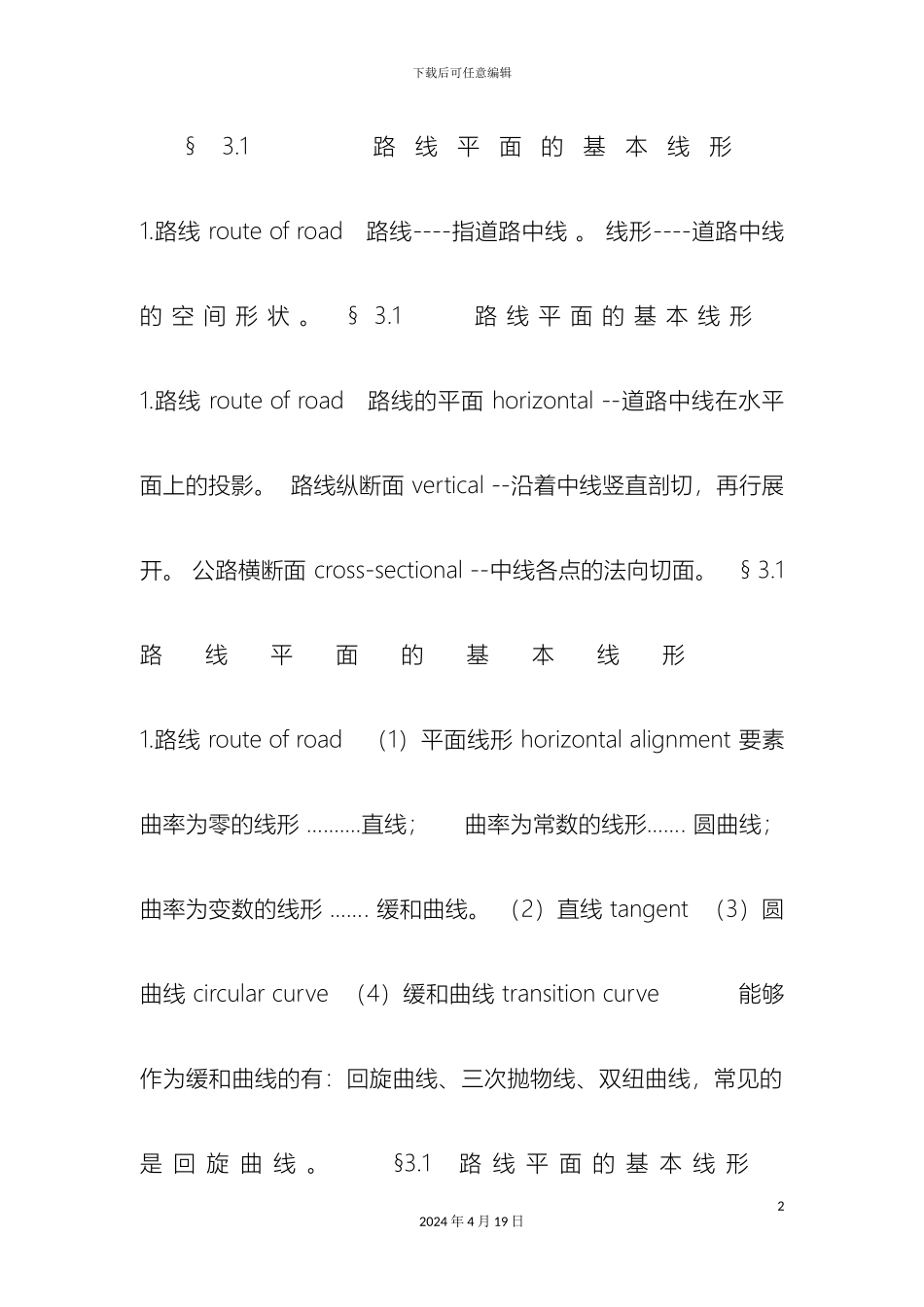

下载后可任意编辑浅谈市政道路道路平面设计12024 年 4 月 19 日下载后可任意编辑§ 3.1 路线平面的基本线形 1.路线 route of road 路线----指道路中线 。 线形----道路中线的 空 间 形 状 。 § 3.1 路 线 平 面 的 基 本 线 形 1.路线 route of road 路线的平面 horizontal --道路中线在水平面上的投影。 路线纵断面 vertical --沿着中线竖直剖切，再行展开。 公路横断面 cross-sectional --中线各点的法向切面。 § 3.1 路线平面的基本线形 1.路线 route of road （1）平面线形 horizontal alignment 要素 曲率为零的线形 ….……直线； 曲率为常数的线形……. 圆曲线； 曲率为变数的线形 ……. 缓和曲线。 （2）直线 tangent （3）圆曲线 circular curve （4）缓和曲线 transition curve 能够作为缓和曲线的有：回旋曲线、三次抛物线、双纽曲线，常见的是 回 旋 曲 线 。 §3.1 路 线 平 面 的 基 本 线 形 22024 年 4 月 19 日下载后可任意编辑2.平面线形组成 （1）直线 tangent 的特点： 1）路线短捷、行车方向明确、视距良好、行车快速、驾驶操作简单。 2）线形简单，容易测设。 3）直线路段能提供较好的超车条件（因此双车道的公路间隔适当处要设置一定长度的直线）。 §3.1 路线平面的基本线形 2.平面线形组成 4）从行车的安全和线形美观来看： 过长的直线，线形呆板，行车单调，易疲劳；也易发生超车和超速行驶，行车时司机难以估量车间距离；在直线上夜间对向行车易产生眩光。 5）只能满足两个控制点的要求，难与地形及周围环境相 协 调 。 §3.1 路 线 平 面 的 基 本 线 形 2.平面线形组成 （2）直线的标准规定： 1）直线最大长度 德国20V； 前苏联 8km；美国 3mile。 总的原则：公路线形应与地形相适应，与景观相协调，直线的最大长度应有所限制，当采纳32024 年 4 月 19 日下载后可任意编辑长的直线线形时，为弥补景观单调的缺陷，应结合具体情况实行相 应 的 技 术 措 施 。 §3.1 路 线 平 面 的 基 本 线 形 2. 平 面 线 形 组 成 §3.1 路 线 平 面 的 基 本 线 形 2. 平 面 线 形 组 成 §3.1 路 线 平 面 的 基 本 线 形 2. 平 面 线 形 组 成 §3.1 路 线 平 面 的 基 本 线 形 2.平面线形组成 2）直线的最小长...
