渣油加氢设备基础施工方案培训资料

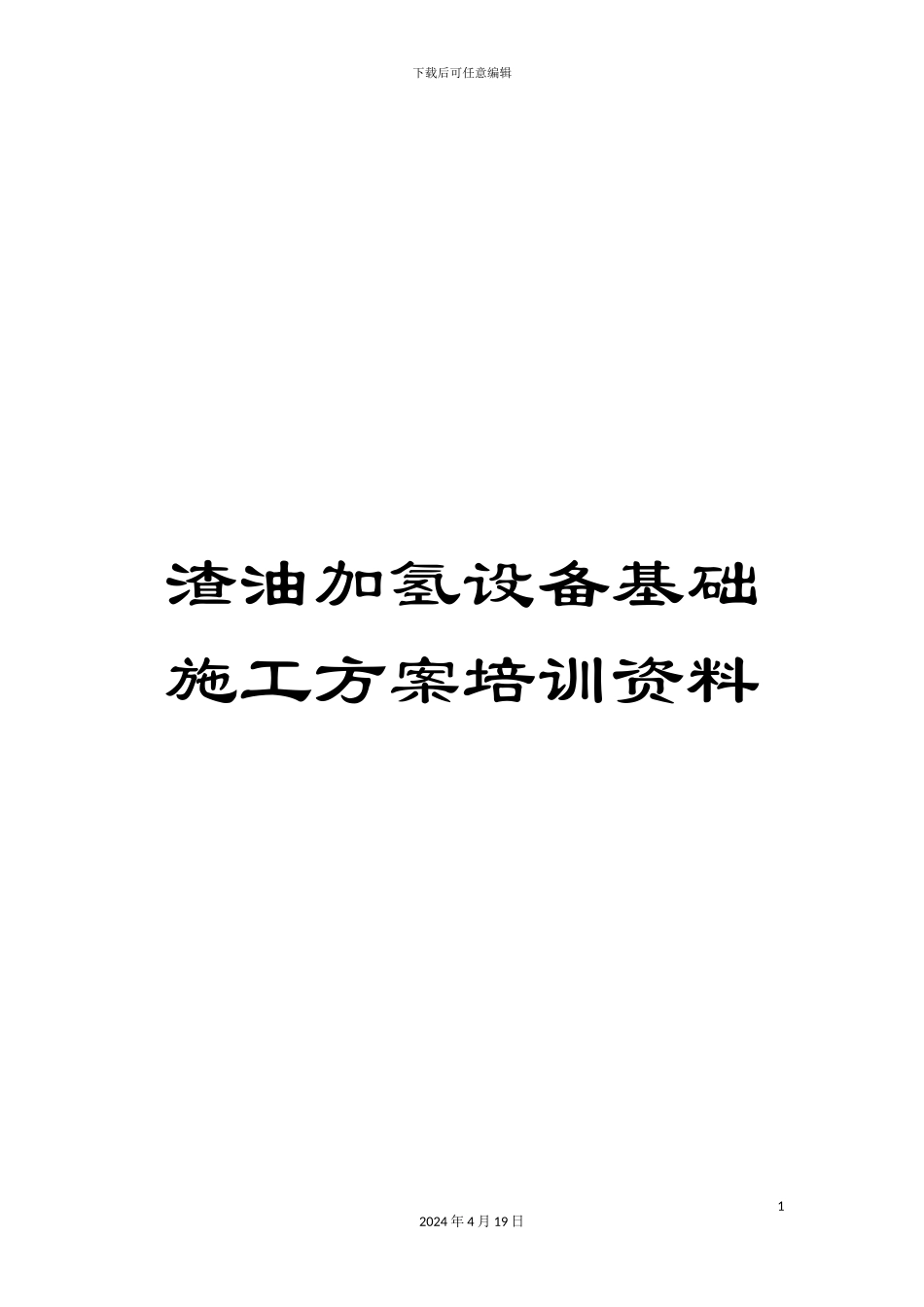

渣油加氢设备基础施工方案培训资料_第1页
1/45

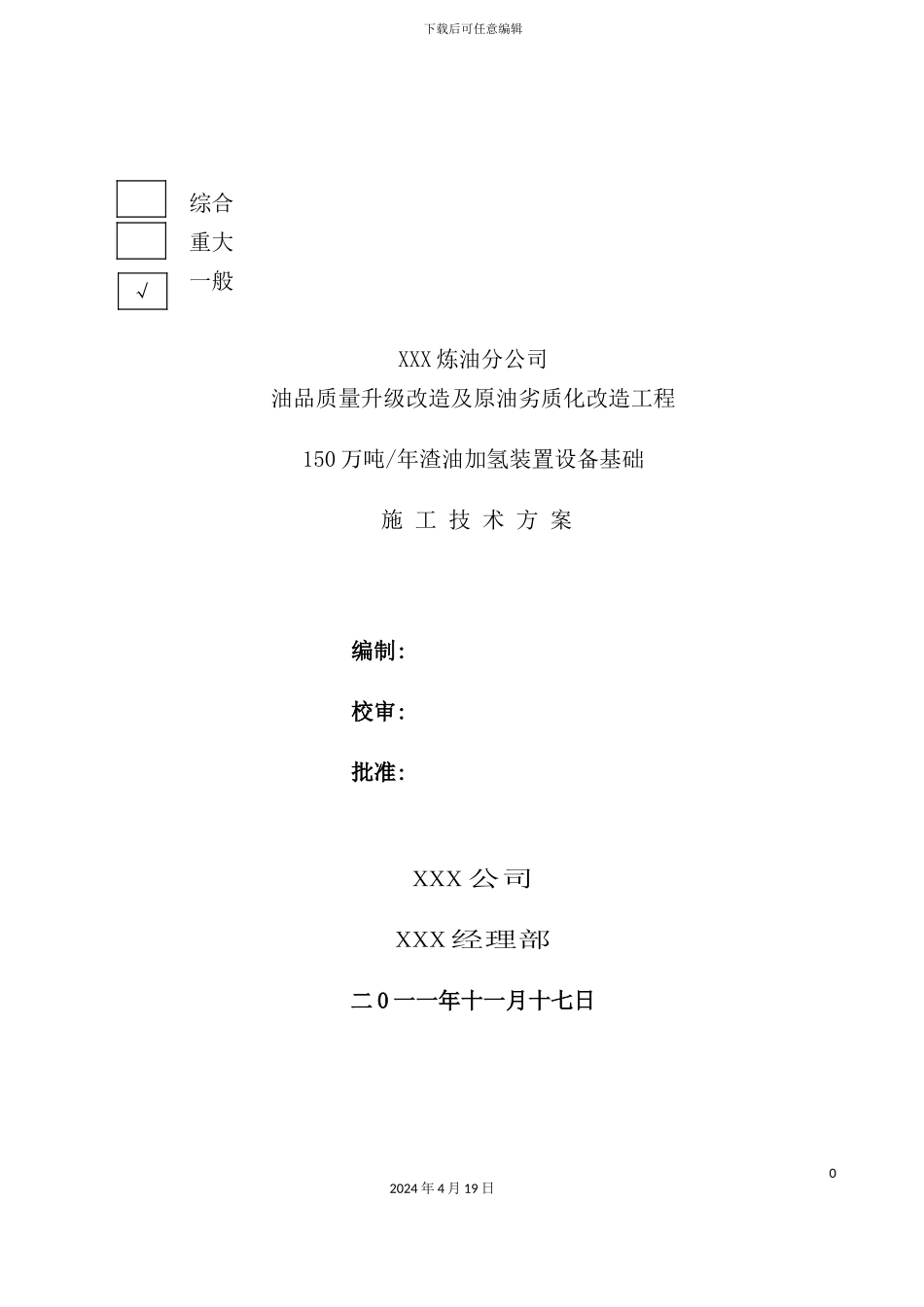

渣油加氢设备基础施工方案培训资料_第2页
2/45

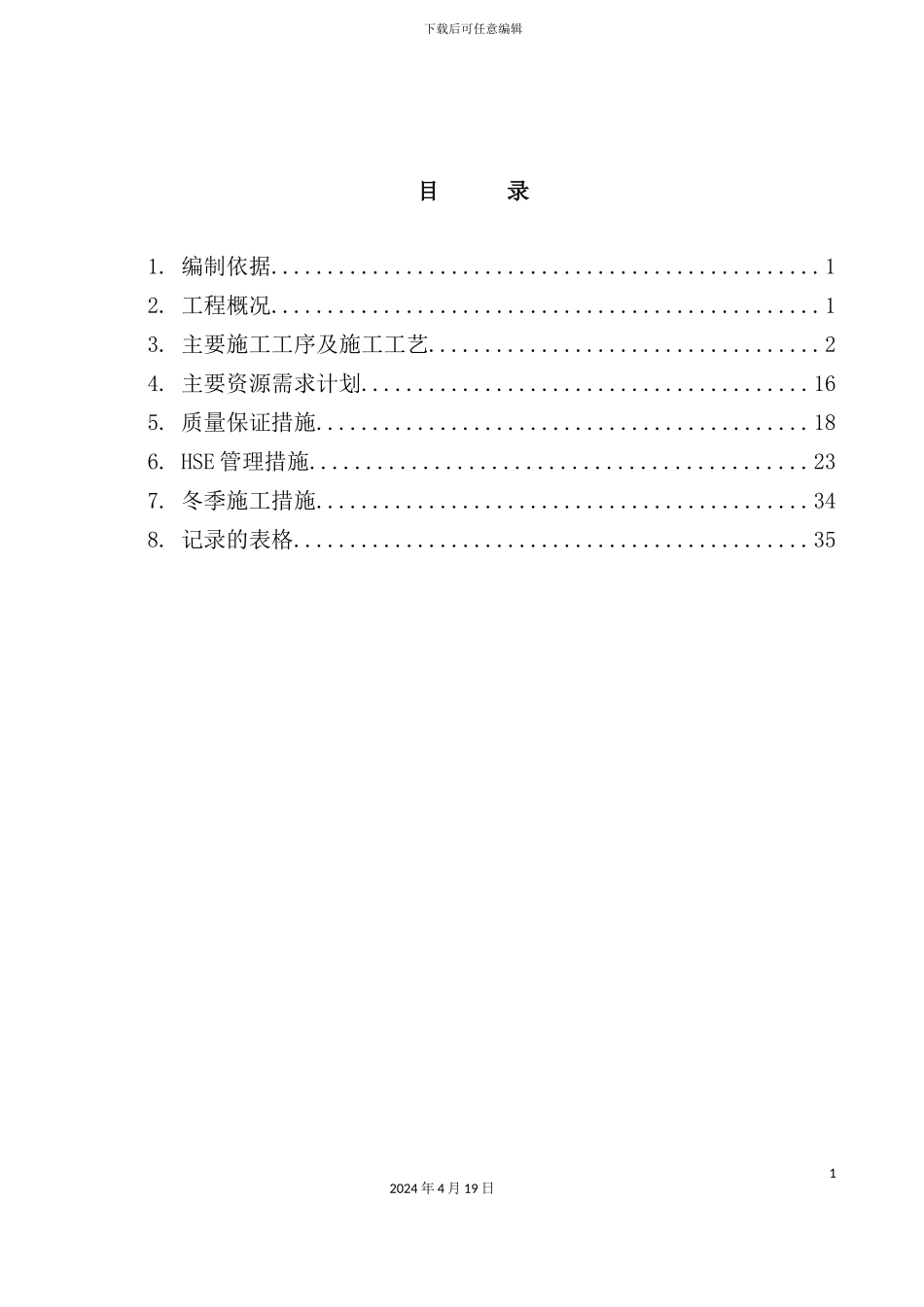

渣油加氢设备基础施工方案培训资料_第3页
3/45
下载后可任意编辑渣油加氢设备基础施工方案培训资料12024 年 4 月 19 日下载后可任意编辑 综合 重大 一般 XXX 炼油分公司油品质量升级改造及原油劣质化改造工程150 万吨/年渣油加氢装置设备基础施 工 技 术 方 案编制:校审:批准:XXX 公司XXX 经理部二 0 一一年十一月十七日02024 年 4 月 19 日√下载后可任意编辑目 录1. 编制依据.................................................12. 工程概况.................................................13. 主要施工工序及施工工艺...................................24. 主要资源需求计划........................................165. 质量保证措施............................................186. HSE 管理措施............................................237. 冬季施工措施............................................348. 记录的表格..............................................3512024 年 4 月 19 日下载后可任意编辑1.编制依据1.1中国石化工程建设公司设计的 150 万吨/年渣油加氢装置设备基础施工图1.2<工程测量法律规范>(GB50026- )1.3<钢筋焊接及验收规程>(JGJ18— )1.4<混凝土结构工程施工质量验收法律规范>(GB50204- );1.5<建筑地基基础工程施工质量验收法律规范>(GB50202- );1.6<建筑工程施工质量验收统一法律规范>(GBJ50300- );1.7<石油化工工程建设交工技术文件规定>(SH3503- );1.8<石油化工设备混凝土基础工程施工及验收法律规范>(SH/T3510- );1.9<石油化工建设工程施工安全技术规程>GB50484- ;1.10本公司在同类工程中的施工经验及施工工艺;1.11施工现场的实际情况;2.工程概况1.工程简述 本工程为 150 万吨/年渣油加氢装置装置各分区内的设备基础。本工程基础设计为钢筋混凝土基础。主要包括装置内设备(动、静、塔、炉等设备)基础、框架、管架类基础、构筑物及零星管墩支架基础。基础地基处理方式 CFG 桩复合地基,基底下铺设 300mm 厚级配碎石褥垫层,褥垫层宽出基础边缘 300mm。基础内预埋地脚螺栓,且塔、容器基础预埋螺栓多呈圆形布置,每个基础预埋螺栓数量较多。泵基础多为留置地脚螺栓孔。预埋地脚螺栓材质多为 Q235B 和 Q345B。 ±0.00 相当于绝对标高 56.9m。垫层混凝土强度等级为 C10,基础混凝土强度等级为 C30。基础配筋种类为 HPB300 和 HRB335 级两种,钢筋保护层厚度02024 年 4 月 19 ...
