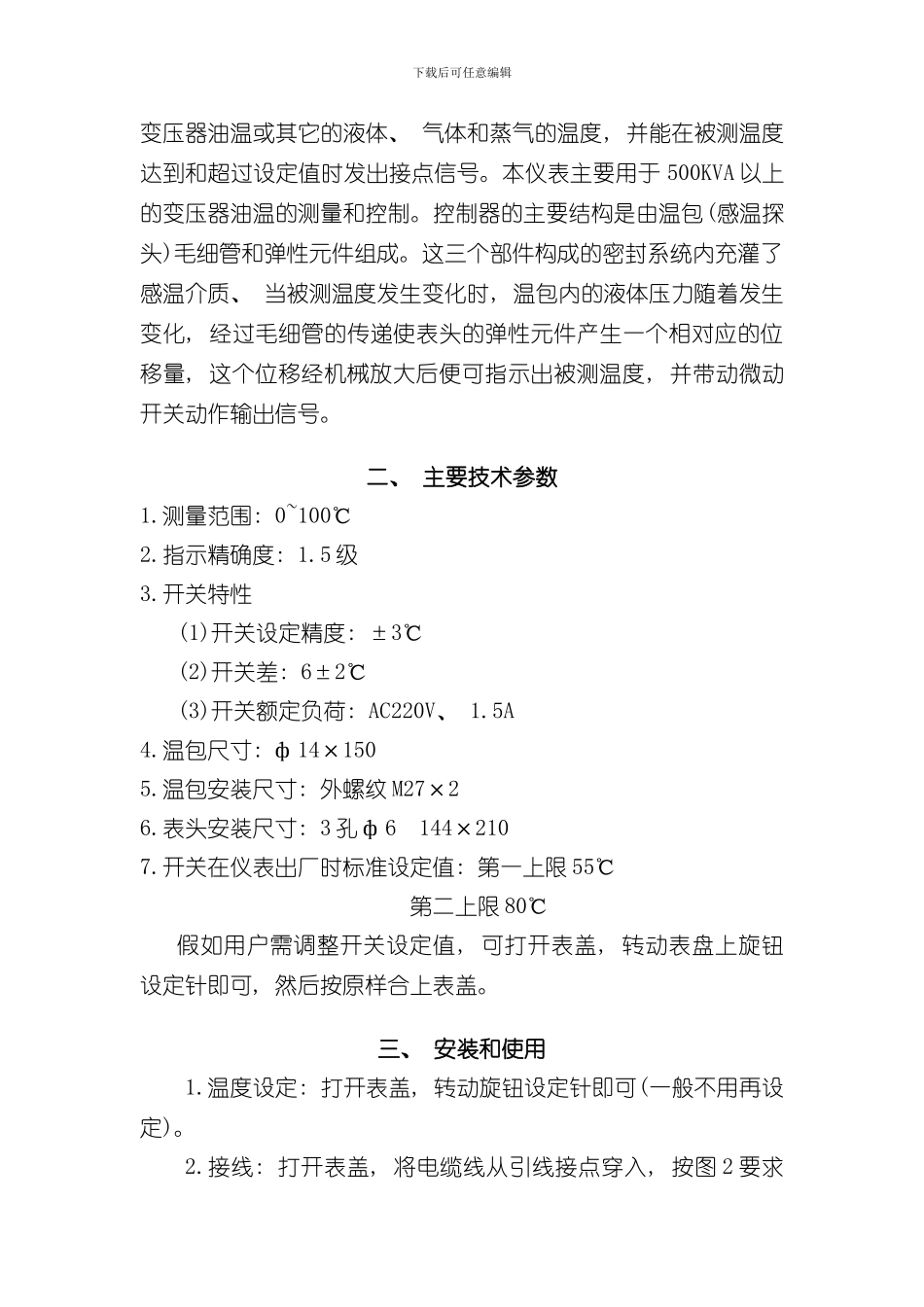

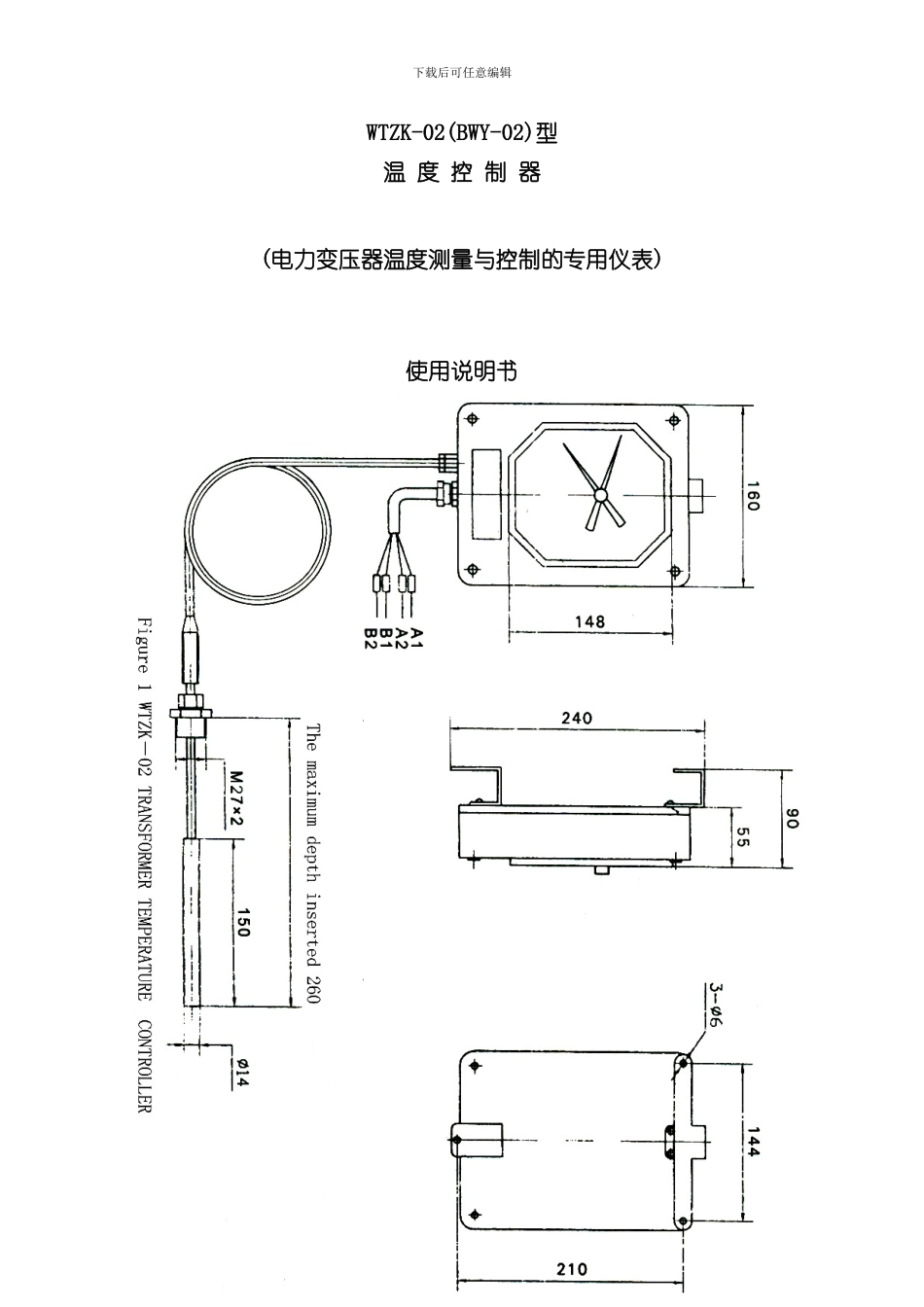

下载后可任意编辑WTZK-02(BWY-02)型温 度 控 制 器(电力变压器温度测量与控制的专用仪表)使用说明书( 我厂选用的是杭州富阳仪表有限公司) 杭 州 华 立 仪 表 有 限 公 司下载后可任意编辑一、 用途及原理WTZK-02 型温度控制器(BWY-02 型温度控制器), 适用于测量最大插入深度 260图 1 WTZK-02 型温度控制器下载后可任意编辑变压器油温或其它的液体、 气体和蒸气的温度, 并能在被测温度达到和超过设定值时发出接点信号。本仪表主要用于 500KVA 以上的变压器油温的测量和控制。控制器的主要结构是由温包(感温探头)毛细管和弹性元件组成。这三个部件构成的密封系统内充灌了感温介质、 当被测温度发生变化时, 温包内的液体压力随着发生变化, 经过毛细管的传递使表头的弹性元件产生一个相对应的位移量, 这个位移经机械放大后便可指示出被测温度, 并带动微动开关动作输出信号。二、 主要技术参数1.测量范围: 0~100℃2.指示精确度: 1.5 级3.开关特性(1)开关设定精度: ±3℃(2)开关差: 6±2℃(3)开关额定负荷: AC220V、 1.5A4.温包尺寸: ф14×1505.温包安装尺寸: 外螺纹 M27×26.表头安装尺寸: 3 孔 ф6 144×2107.开关在仪表出厂时标准设定值: 第一上限 55℃第二上限 80℃假如用户需调整开关设定值, 可打开表盖, 转动表盘上旋钮设定针即可, 然后按原样合上表盖。三、 安装和使用1.温度设定: 打开表盖, 转动旋钮设定针即可(一般不用再设定)。2.接线: 打开表盖, 将电缆线从引线接点穿入, 按图 2 要求下载后可任意编辑接线。电缆线推举使用 KW4×1.5 控制电缆。接线后拧紧引线接头处螺母, 不得松动。表盖按原样合好, 均匀旋紧四只螺钉。温控器表头安装前应先完成安装接线和开关设定两项工作。图 2 接线端子板3.温控器安装将螺钉穿过隔振板, 将仪表固定在仪表板上, 多余纺织管部分应盘为 ф300mm 以上的环圆状, 每隔 300mm 应用护套做适当固定, 以免损坏整台仪表。4.温包安装温包的插入深度必须≥150mm。温包安装前应在安装孔内注满变压器油, 然后慢慢插入温包并拧紧 M27×2 安装接头。安装接头上有一个 M18×1.5 空心螺栓, 其作用是用于调节温包的插入深度, 正确的安装方法是全部拧出 M18×1.5 空心螺栓, 在引长管上缠绕填料(如麻丝或生料带等), 用户在完全拧紧空心螺栓前调整好温包的插入深度(尽可能选最大插入深度), 然后拧紧空心螺栓。WTZK-03 温度控制器说明书...
