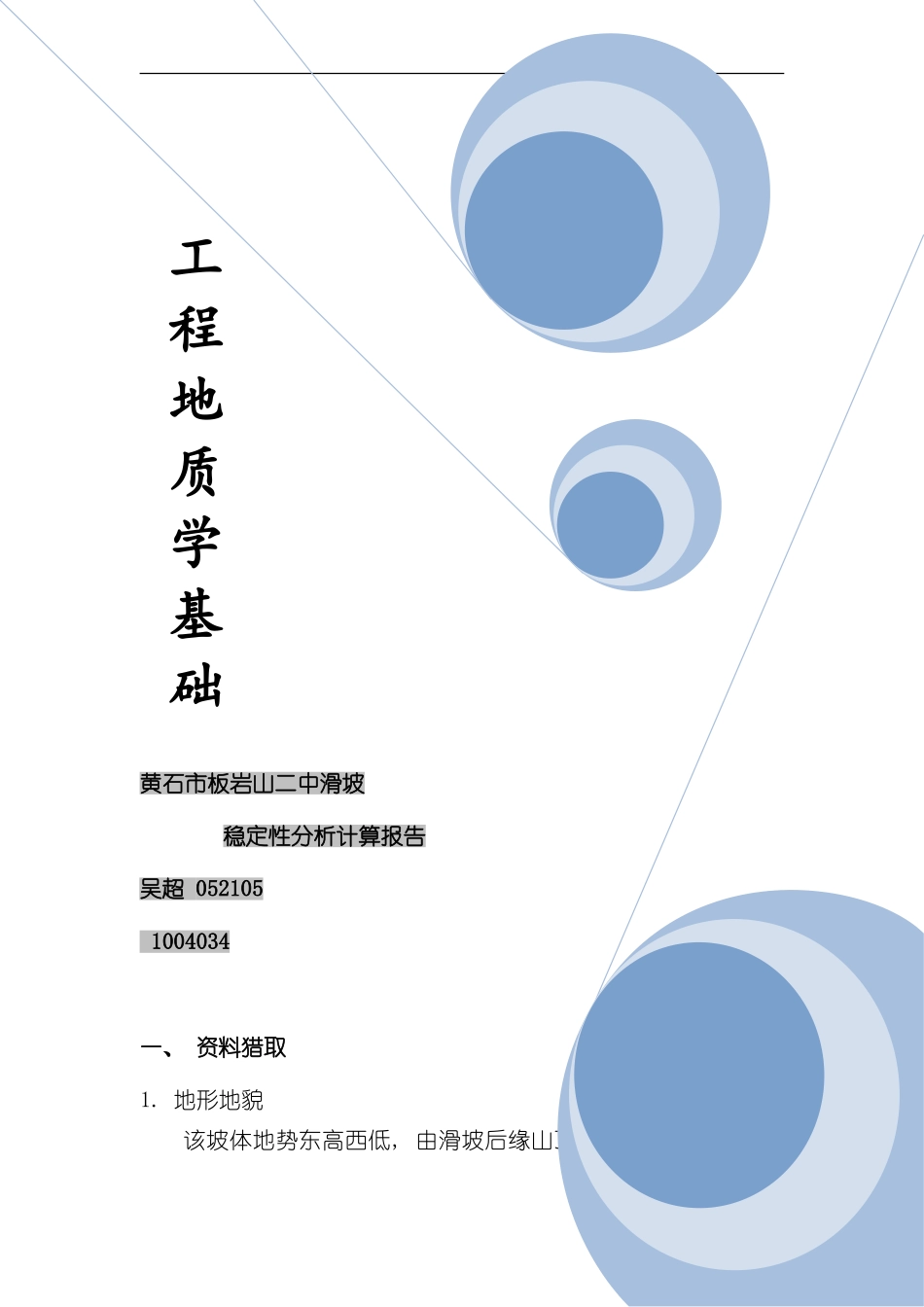

工程地质学基础黄石市板岩山二中滑坡稳定性分析计算报告吴超 052105 1004034一、 资料猎取1. 地形地貌该坡体地势东高西低, 由滑坡后缘山顶高程, 前缘高程下载后可任意编辑, 相对高差达。滑坡体上部与地形较陡的危岩土接壤坡度为度, 以下部分地形坡度为度, 两侧为南北向的小冲沟, 滑坡滑移的长轴方向为度, 第四系土体西薄东厚, 西部岗顶层厚, 沟谷; 东部土层厚左右, 最厚处可达。此滑坡体南北纵长左右, 东西纵长左右, 总面积约为, 总体积约为。2. 岩土类型及其工程性质该滑坡属上为松散堆积物下为基岩的土质滑坡。上覆土体颜色自西向东由棕黄变为黑色, 根据钻孔以及探槽等勘探资料表明, 二中滑坡体的土体结构能够大致划分为七层, 分别为煤矿渣堆积层, 含角砾粉质粘土层, 含碎石粘土层, 含碎石粉质粘土层, 含碎石红粘土层, 粘土夹碎石层, 如图1。下载后可任意编辑图1 二中滑坡体土体结构3. 水文地质条件在二中南侧, 标高以上, 一般为透水不含水层; 在标高左右为地形急缓过渡地带, 一般为弱含水层。二中滑坡前缘基岩的稳定地下水位在标高左右。含碎石粉质粘土为弱含水层, 其下不稳定地下水位标高在之间。地下水的渗流压力和润滑作用是该土质滑坡的主要形成原因之一。二、 滑坡稳定性分析计算1．应用软件计算机技术在岩土工程计算中已经得到了普遍的应用, 虽然商业的专业软件层出不穷, 但由于这些软件的不可见性、 不可修改性, 给使用者带来了诸多的不便。Microsoft Excel 是美国微软下载后可任意编辑公司研制的电子表格软件, 它具有强大的计算、 制图、 制表和数据库操作功能, 使用较为简单、 方便, 它在各个领域均得到了广泛的应用。文中以滑坡剩余推力法计算为例, 应用 Excel 对黄石市板岩山二中滑坡稳定性进行了分析计算。2．剩余推力法的基本理论剩余推力法假定条块间作用力的方向, 其重要前提就是假设当前条块在分界面处对下一块体的推力的方向平行于当前条块的底滑面, 然后根据平行于底滑面和垂直于底滑面两个方向的合力为零以及最前缘一块的剩余推力为零进行迭代求解。将整个滑体进行求解后, 取其中的第 号条块, 假定第号条块传来的力的方向平行于第号条块的底滑面, 而第 号条块传给第号条块的力的方向平行于第号条块的底滑面(受力图见图2、 3)。图2 折线形滑动面的滑坡计算坡面 图3 第 号条块受力图2.1考虑因素如下所示: a．地震力式中: 为地震加速度, ; 下载后可任意编...
