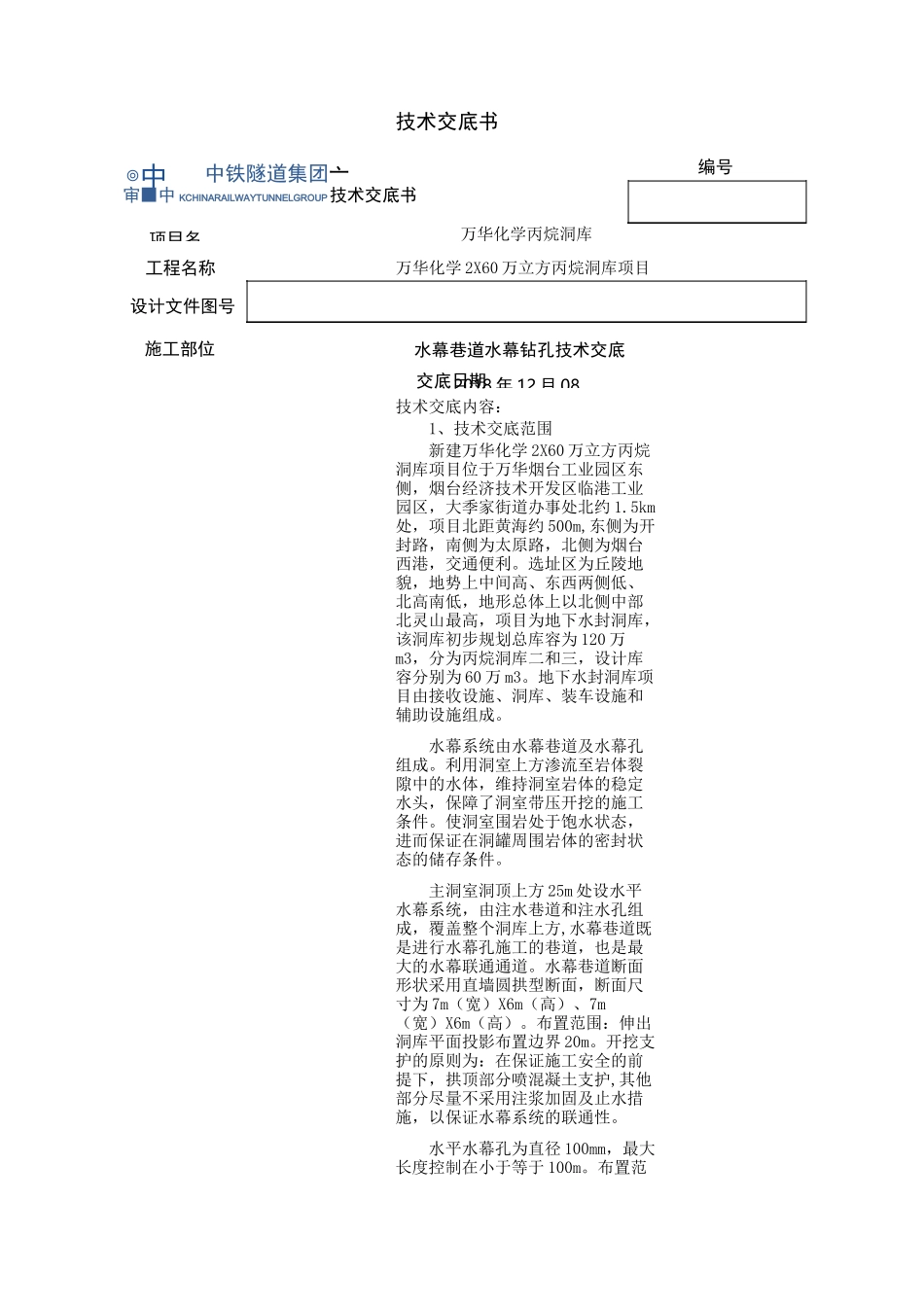

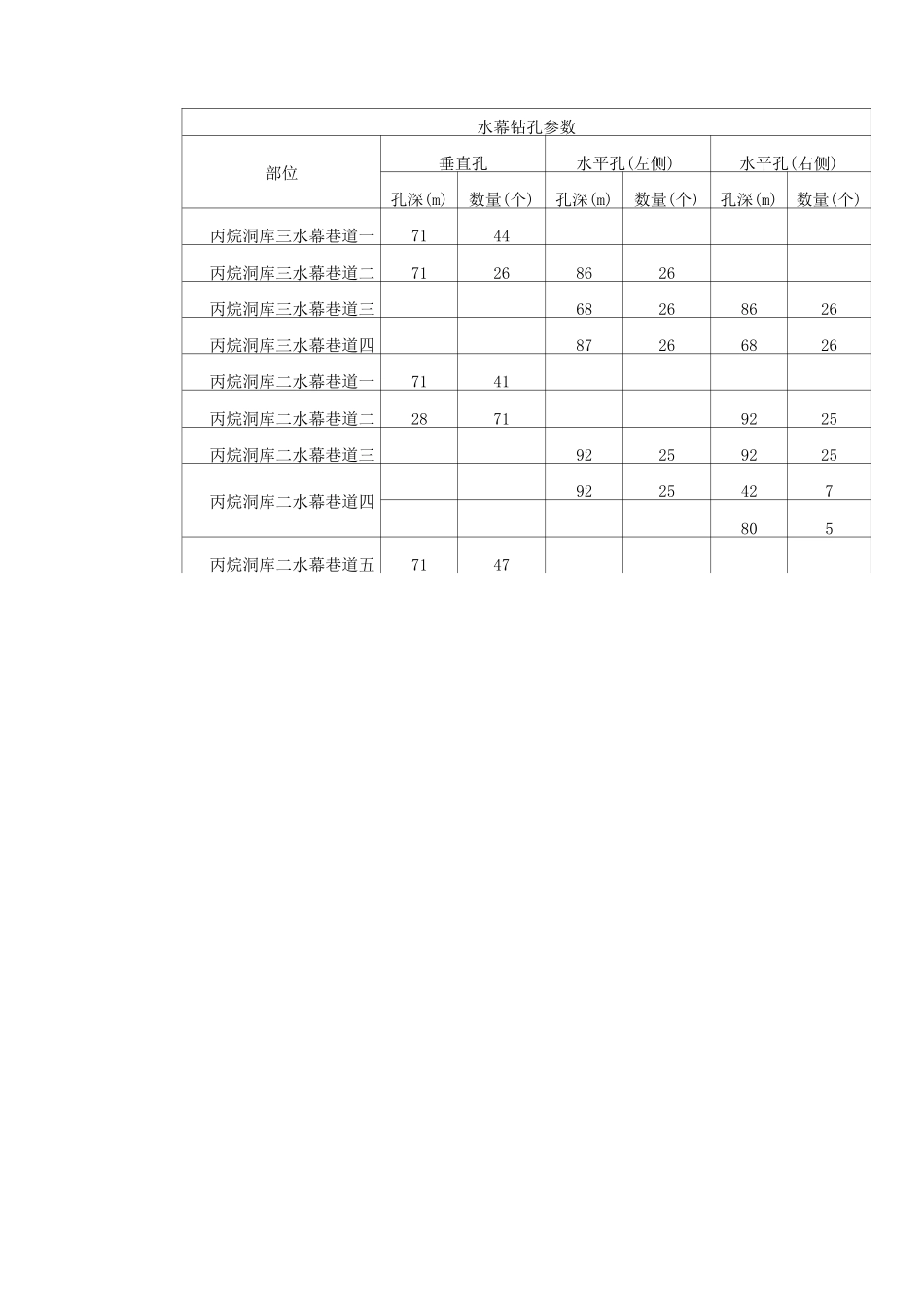

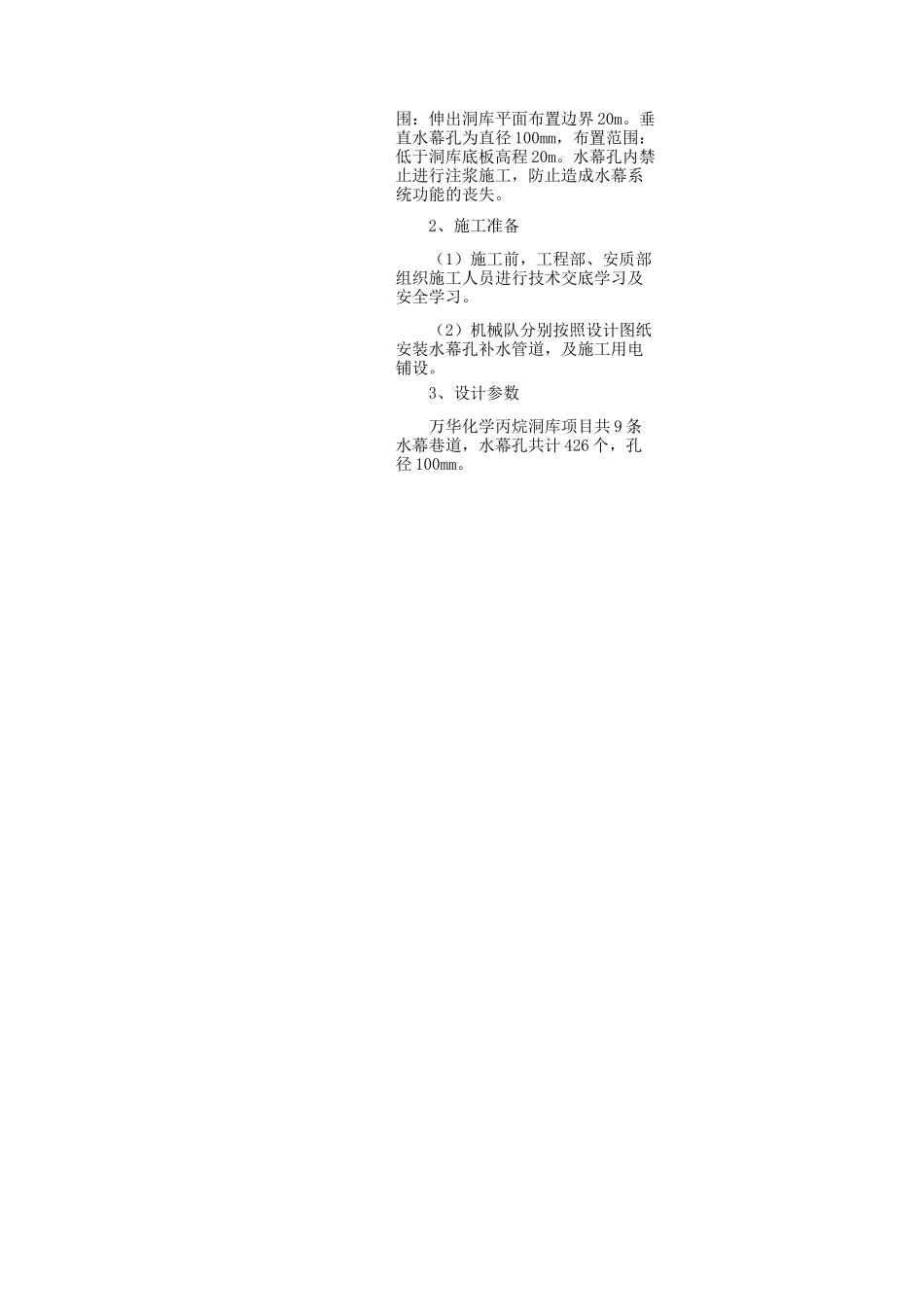

项目名2018 年 12 月 08技术交底书万华化学丙烷洞库交底日期技术交底内容：1、技术交底范围新建万华化学 2X60 万立方丙烷洞库项目位于万华烟台工业园区东侧，烟台经济技术开发区临港工业园区，大季家街道办事处北约 1.5km处，项目北距黄海约 500m,东侧为开封路，南侧为太原路，北侧为烟台西港，交通便利。选址区为丘陵地貌，地势上中间高、东西两侧低、北高南低，地形总体上以北侧中部北灵山最高，项目为地下水封洞库，该洞库初步规划总库容为 120 万m3，分为丙烷洞库二和三，设计库容分别为 60 万 m3。地下水封洞库项目由接收设施、洞库、装车设施和辅助设施组成。水幕系统由水幕巷道及水幕孔组成。利用洞室上方渗流至岩体裂隙中的水体，维持洞室岩体的稳定水头，保障了洞室带压开挖的施工条件。使洞室围岩处于饱水状态，进而保证在洞罐周围岩体的密封状态的储存条件。主洞室洞顶上方 25m 处设水平水幕系统，由注水巷道和注水孔组成，覆盖整个洞库上方,水幕巷道既是进行水幕孔施工的巷道，也是最大的水幕联通通道。水幕巷道断面形状采用直墙圆拱型断面，断面尺寸为 7m（宽）X6m（高）、7m（宽）X6m（高）。布置范围：伸出洞库平面投影布置边界 20m。开挖支护的原则为：在保证施工安全的前提下，拱顶部分喷混凝土支护,其他部分尽量不采用注浆加固及止水措施，以保证水幕系统的联通性。水平水幕孔为直径 100mm，最大长度控制在小于等于 100m。布置范◎中中铁隧道集团亠审■中 KCHINARAILWAYTUNNELGROUP技术交底书编号工程名称万华化学 2X60 万立方丙烷洞库项目设计文件图号施工部位水幕巷道水幕钻孔技术交底围：伸出洞库平面布置边界 20m。垂直水幕孔为直径 100mm，布置范围：低于洞库底板高程 20m。水幕孔内禁止进行注浆施工，防止造成水幕系统功能的丧失。2、施工准备（1）施工前，工程部、安质部组织施工人员进行技术交底学习及安全学习。（2）机械队分别按照设计图纸安装水幕孔补水管道，及施工用电铺设。3、设计参数万华化学丙烷洞库项目共 9 条水幕巷道，水幕孔共计 426 个，孔径 100mm。水幕钻孔参数部位垂直孔水平孔(左侧)水平孔(右侧)孔深(m)数量(个)孔深(m)数量(个)孔深(m)数量(个)丙烷洞库三水幕巷道一7144丙烷洞库三水幕巷道二71268626丙烷洞库三水幕巷道三68268626丙烷洞库三水幕巷道四87266826丙烷洞库二水幕巷道一7141丙烷洞库二水幕巷道二28719225丙烷洞库二水幕巷道三92259225丙烷洞库二水幕巷道四9...
