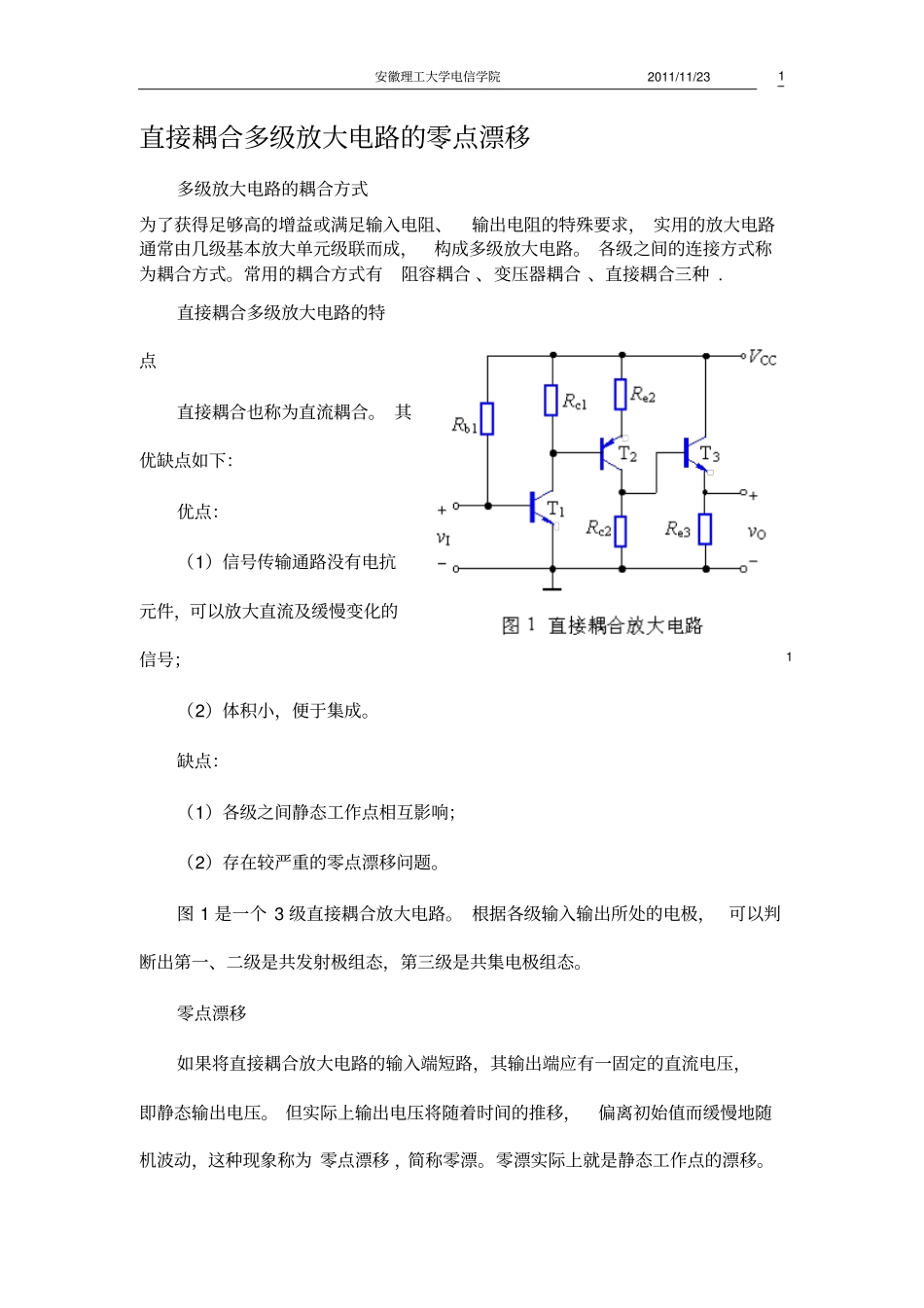

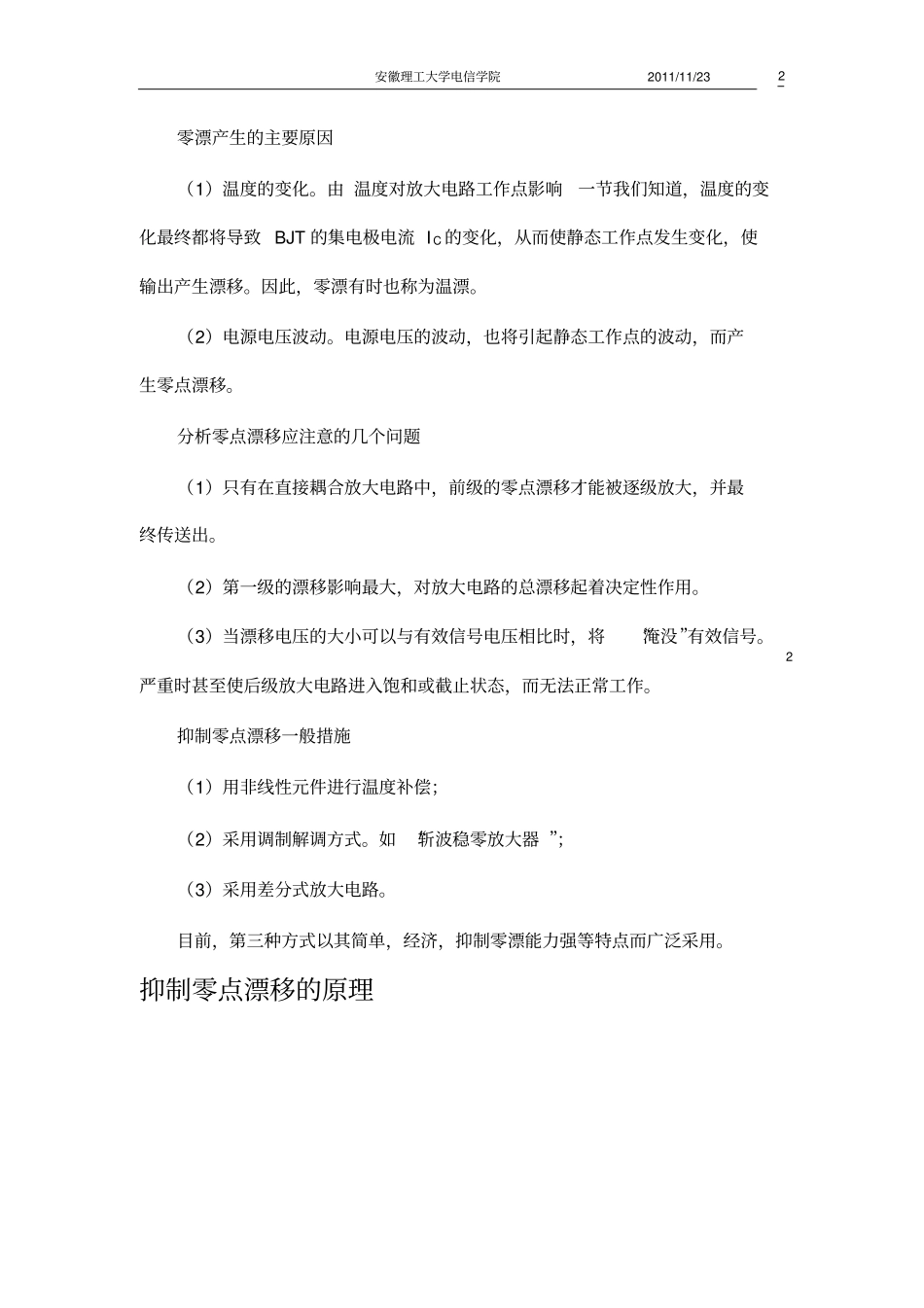

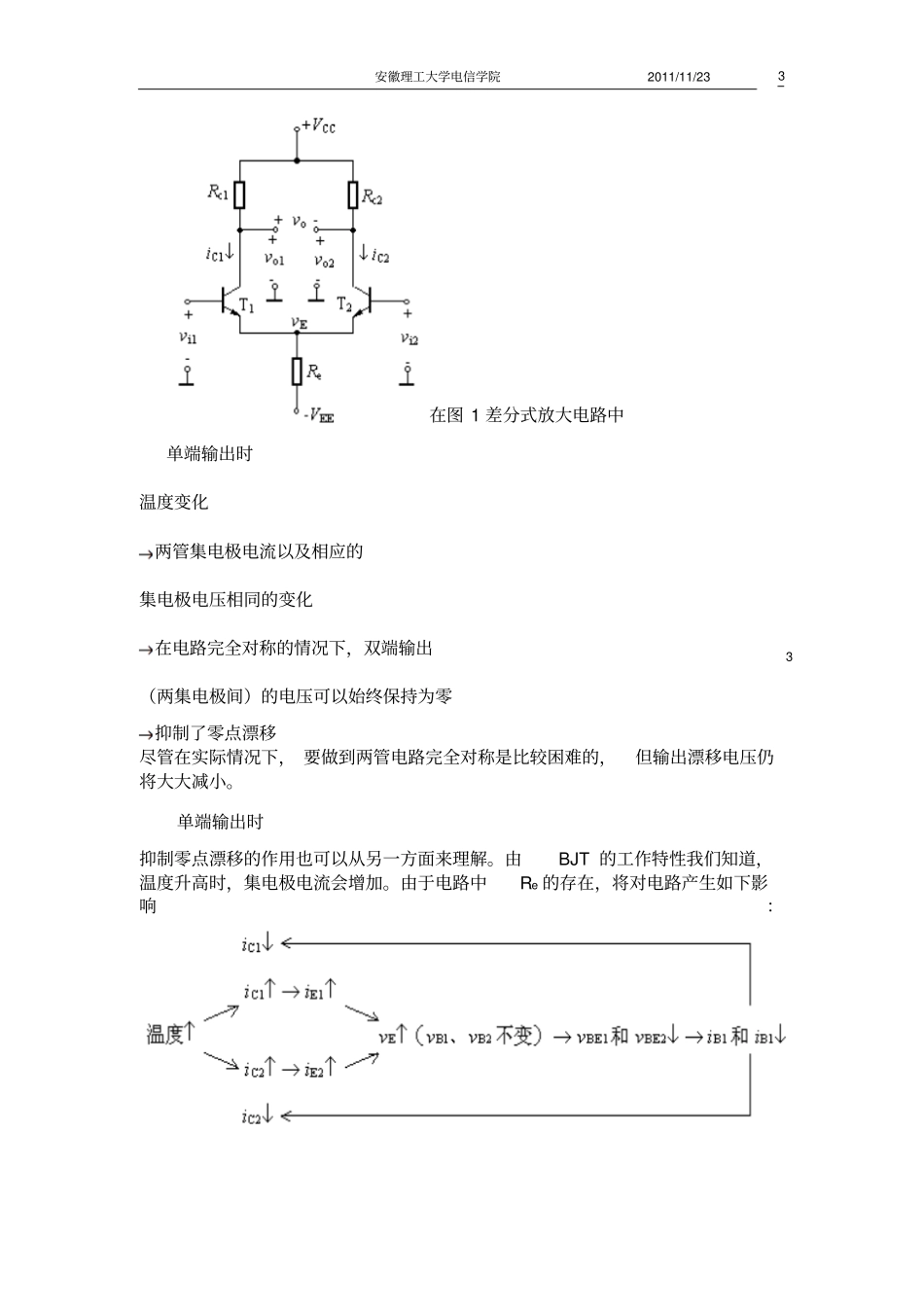

安徽理工大学电信学院2011/11/23 1 1 直接耦合多级放大电路的零点漂移多级放大电路的耦合方式为了获得足够高的增益或满足输入电阻、输出电阻的特殊要求， 实用的放大电路通常由几级基本放大单元级联而成，构成多级放大电路。 各级之间的连接方式称为耦合方式。常用的耦合方式有阻容耦合 、变压器耦合 、直接耦合三种 . 直接耦合多级放大电路的特点直接耦合也称为直流耦合。 其优缺点如下：优点：（1）信号传输通路没有电抗元件，可以放大直流及缓慢变化的信号；（2）体积小，便于集成。缺点：（1）各级之间静态工作点相互影响；（2）存在较严重的零点漂移问题。图 1 是一个 3 级直接耦合放大电路。 根据各级输入输出所处的电极， 可以判断出第一、二级是共发射极组态，第三级是共集电极组态。零点漂移如果将直接耦合放大电路的输入端短路，其输出端应有一固定的直流电压，即静态输出电压。 但实际上输出电压将随着时间的推移，偏离初始值而缓慢地随机波动，这种现象称为 零点漂移 ，简称零漂。零漂实际上就是静态工作点的漂移。安徽理工大学电信学院2011/11/23 2 2 零漂产生的主要原因（1）温度的变化。由 温度对放大电路工作点影响一节我们知道，温度的变化最终都将导致 BJT 的集电极电流 I C 的变化，从而使静态工作点发生变化，使输出产生漂移。因此，零漂有时也称为温漂。（2）电源电压波动。电源电压的波动，也将引起静态工作点的波动，而产生零点漂移。分析零点漂移应注意的几个问题（1）只有在直接耦合放大电路中，前级的零点漂移才能被逐级放大，并最终传送出。（2）第一级的漂移影响最大，对放大电路的总漂移起着决定性作用。（3）当漂移电压的大小可以与有效信号电压相比时，将“淹没”有效信号。严重时甚至使后级放大电路进入饱和或截止状态，而无法正常工作。抑制零点漂移一般措施（1）用非线性元件进行温度补偿；（2）采用调制解调方式。如 “斩波稳零放大器 ”；（3）采用差分式放大电路。目前，第三种方式以其简单，经济，抑制零漂能力强等特点而广泛采用。抑制零点漂移的原理安徽理工大学电信学院2011/11/23 3 3 在图 1 差分式放大电路中单端输出时温度变化两管集电极电流以及相应的集电极电压相同的变化在电路完全对称的情况下，双端输出（两集电极间）的电压可以始终保持为零抑制了零点漂移尽管在实际情况下， 要做到两管电路完全对称是比较困难的，但输出漂移电压仍将大大减小。单端输出时...
