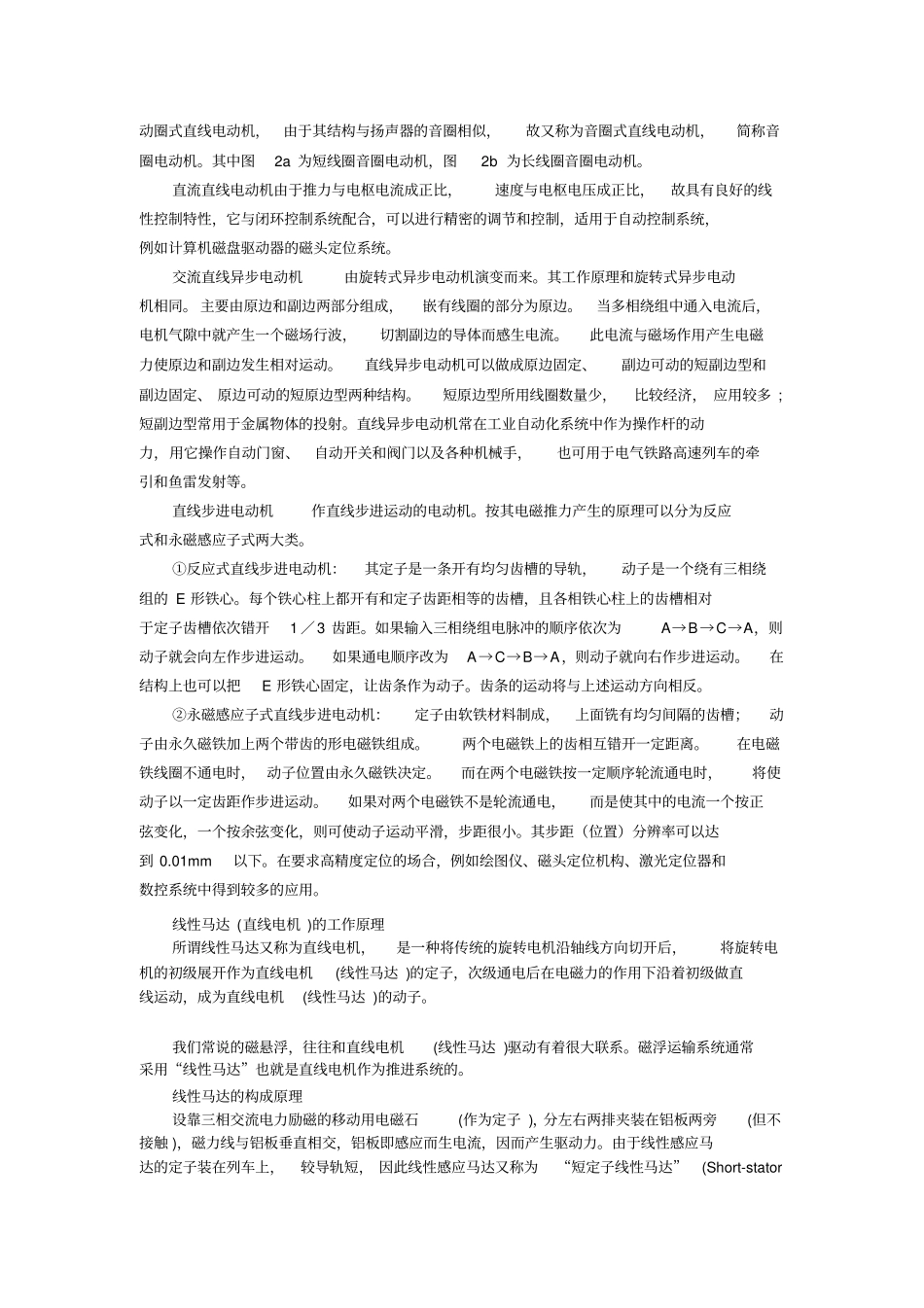

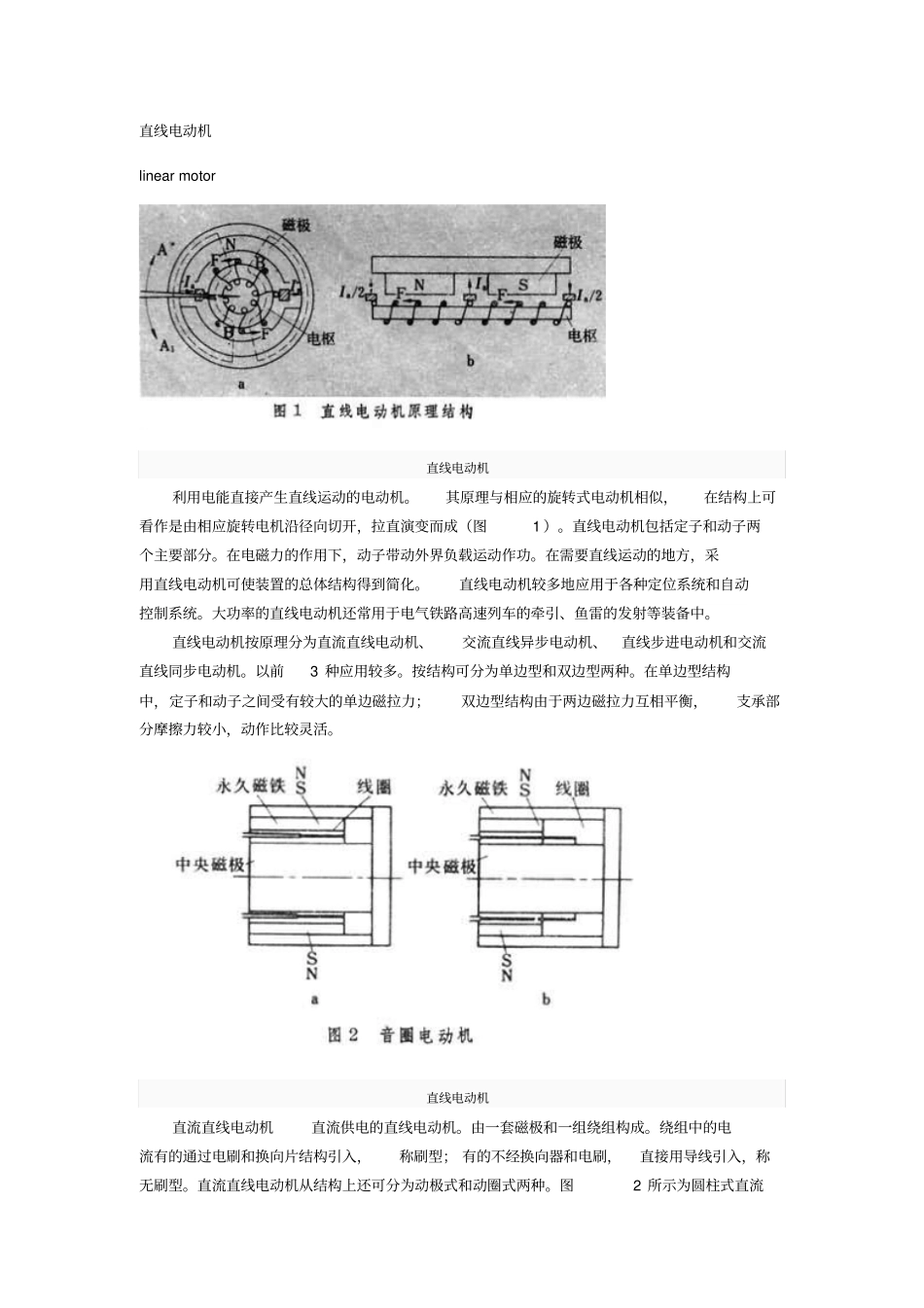

直线电动机linear motor 直线电动机利用电能直接产生直线运动的电动机。其原理与相应的旋转式电动机相似，在结构上可看作是由相应旋转电机沿径向切开，拉直演变而成（图1 ）。直线电动机包括定子和动子两个主要部分。在电磁力的作用下，动子带动外界负载运动作功。在需要直线运动的地方，采用直线电动机可使装置的总体结构得到简化。直线电动机较多地应用于各种定位系统和自动控制系统。大功率的直线电动机还常用于电气铁路高速列车的牵引、鱼雷的发射等装备中。直线电动机按原理分为直流直线电动机、交流直线异步电动机、直线步进电动机和交流直线同步电动机。以前3 种应用较多。按结构可分为单边型和双边型两种。在单边型结构中，定子和动子之间受有较大的单边磁拉力；双边型结构由于两边磁拉力互相平衡，支承部分摩擦力较小，动作比较灵活。直线电动机直流直线电动机直流供电的直线电动机。由一套磁极和一组绕组构成。绕组中的电流有的通过电刷和换向片结构引入，称刷型； 有的不经换向器和电刷，直接用导线引入，称无刷型。直流直线电动机从结构上还可分为动极式和动圈式两种。图2 所示为圆柱式直流动圈式直线电动机，由于其结构与扬声器的音圈相似，故又称为音圈式直线电动机，简称音圈电动机。其中图2a 为短线圈音圈电动机，图2b 为长线圈音圈电动机。直流直线电动机由于推力与电枢电流成正比，速度与电枢电压成正比，故具有良好的线性控制特性，它与闭环控制系统配合，可以进行精密的调节和控制，适用于自动控制系统，例如计算机磁盘驱动器的磁头定位系统。交流直线异步电动机由旋转式异步电动机演变而来。其工作原理和旋转式异步电动机相同。 主要由原边和副边两部分组成，嵌有线圈的部分为原边。当多相绕组中通入电流后，电机气隙中就产生一个磁场行波，切割副边的导体而感生电流。此电流与磁场作用产生电磁力使原边和副边发生相对运动。直线异步电动机可以做成原边固定、副边可动的短副边型和副边固定、 原边可动的短原边型两种结构。短原边型所用线圈数量少，比较经济， 应用较多 ;短副边型常用于金属物体的投射。直线异步电动机常在工业自动化系统中作为操作杆的动力，用它操作自动门窗、自动开关和阀门以及各种机械手，也可用于电气铁路高速列车的牵引和鱼雷发射等。直线步进电动机作直线步进运动的电动机。按其电磁推力产生的原理可以分为反应式和永磁感应子式两大类。①反应式直线步进电动机：其定子是一条开有均匀齿槽...
