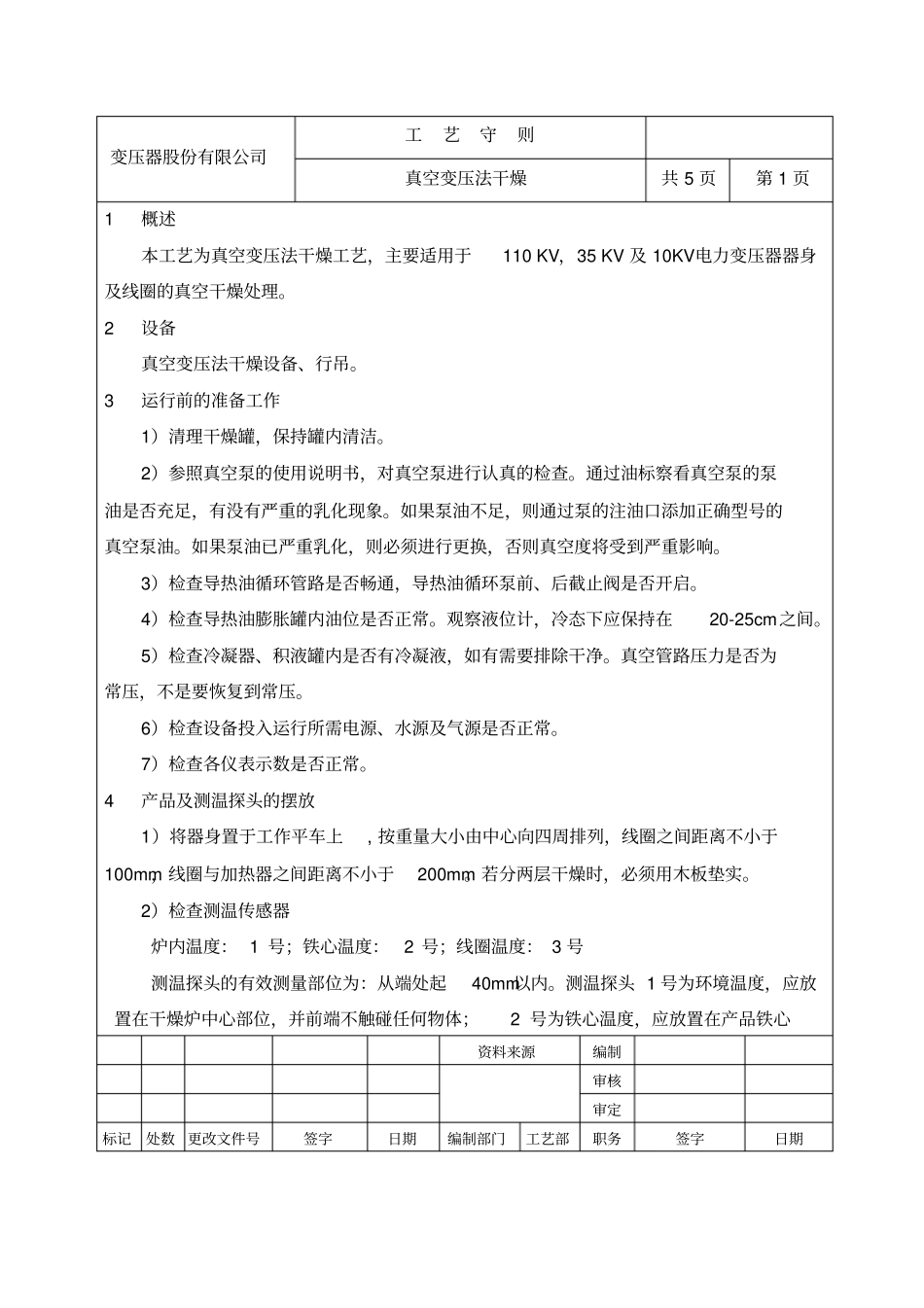

真空变压法干燥工艺指导_第1页
1/6

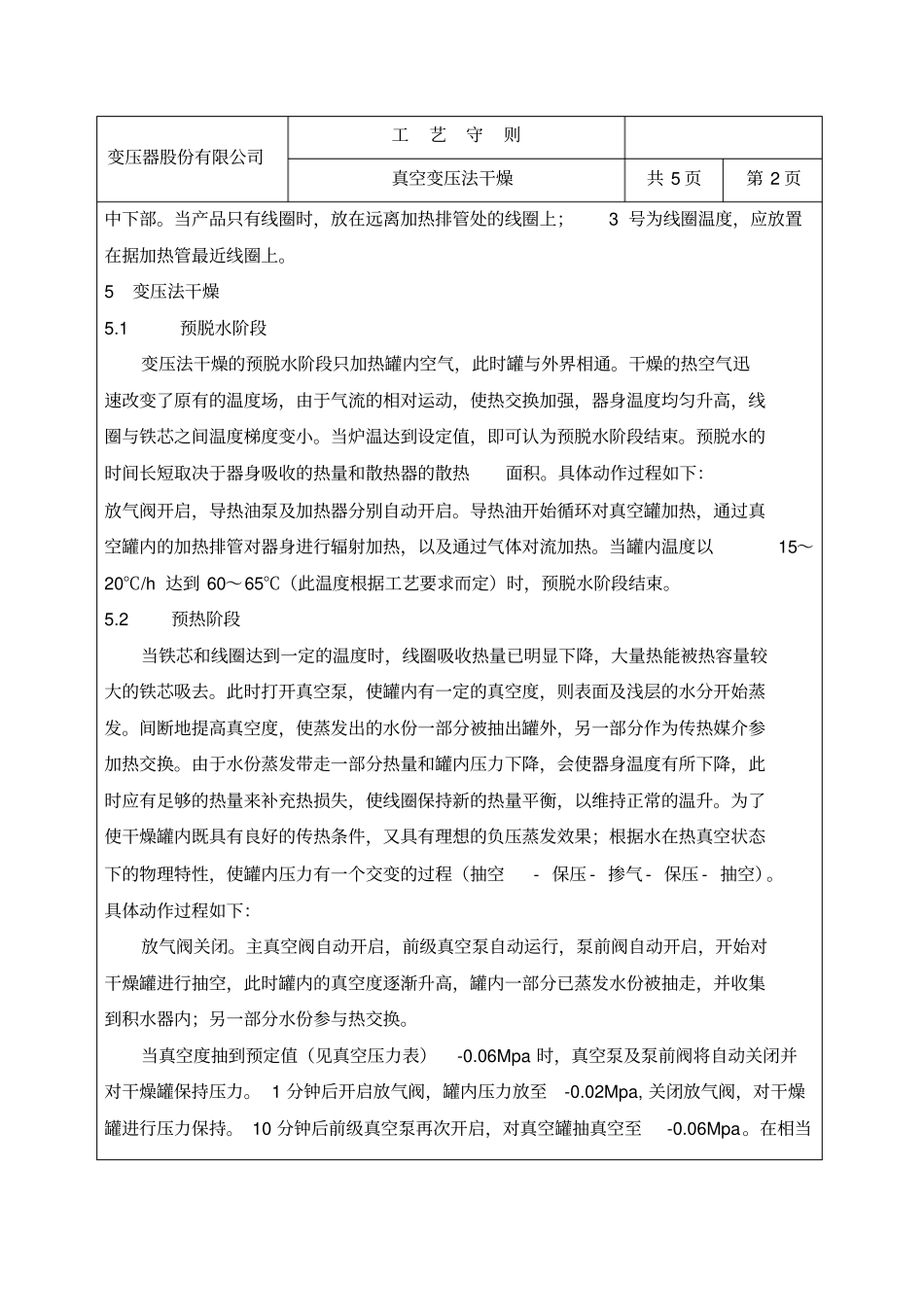

真空变压法干燥工艺指导_第2页
2/6

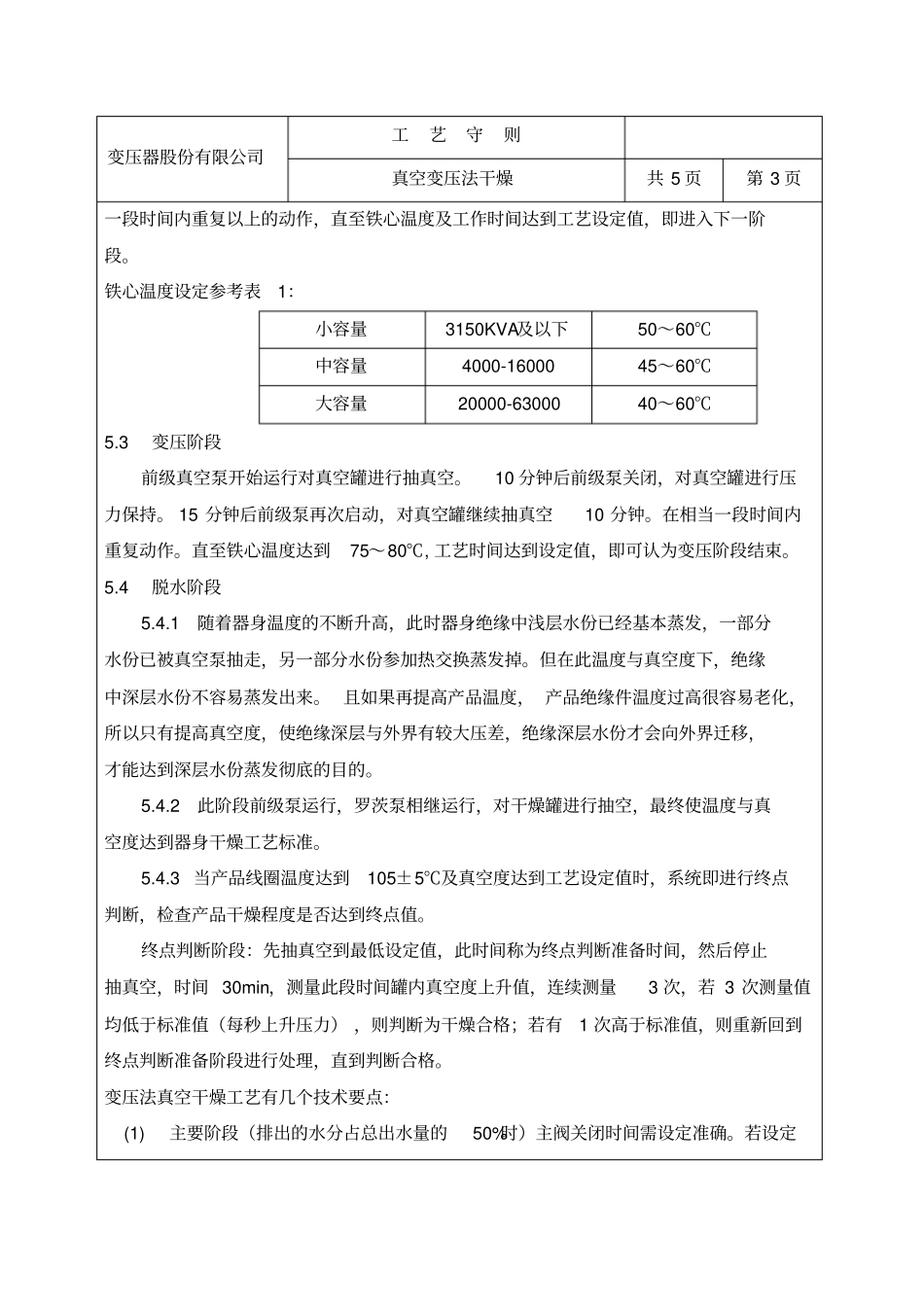

真空变压法干燥工艺指导_第3页
3/6
变压器股份有限公司工艺守则真空变压法干燥共 5 页第 1 页1 概述本工艺为真空变压法干燥工艺,主要适用于110 KV,35 KV 及 10KV电力变压器器身及线圈的真空干燥处理。2 设备真空变压法干燥设备、行吊。3 运行前的准备工作1)清理干燥罐,保持罐内清洁。2)参照真空泵的使用说明书,对真空泵进行认真的检查。通过油标察看真空泵的泵油是否充足,有没有严重的乳化现象。如果泵油不足,则通过泵的注油口添加正确型号的真空泵油。如果泵油已严重乳化,则必须进行更换,否则真空度将受到严重影响。3)检查导热油循环管路是否畅通,导热油循环泵前、后截止阀是否开启。4)检查导热油膨胀罐内油位是否正常。观察液位计,冷态下应保持在20-25cm之间。5)检查冷凝器、积液罐内是否有冷凝液,如有需要排除干净。真空管路压力是否为常压,不是要恢复到常压。6)检查设备投入运行所需电源、水源及气源是否正常。7)检查各仪表示数是否正常。4 产品及测温探头的摆放1)将器身置于工作平车上, 按重量大小由中心向四周排列,线圈之间距离不小于100mm,线圈与加热器之间距离不小于200mm。若分两层干燥时,必须用木板垫实。2)检查测温传感器炉内温度: 1 号;铁心温度: 2 号;线圈温度: 3 号测温探头的有效测量部位为:从端处起40mm以内。测温探头 1 号为环境温度,应放置在干燥炉中心部位,并前端不触碰任何物体; 2 号为铁心温度,应放置在产品铁心资料来源编制审核审定标记处数更改文件号签字日期编制部门工艺部职务签字日期变压器股份有限公司工艺守则真空变压法干燥共 5 页第 2 页中下部。当产品只有线圈时,放在远离加热排管处的线圈上;3 号为线圈温度,应放置在据加热管最近线圈上。5 变压法干燥5.1 预脱水阶段变压法干燥的预脱水阶段只加热罐内空气,此时罐与外界相通。干燥的热空气迅速改变了原有的温度场,由于气流的相对运动,使热交换加强,器身温度均匀升高,线圈与铁芯之间温度梯度变小。当炉温达到设定值,即可认为预脱水阶段结束。预脱水的时间长短取决于器身吸收的热量和散热器的散热面积。具体动作过程如下:放气阀开启,导热油泵及加热器分别自动开启。导热油开始循环对真空罐加热,通过真空罐内的加热排管对器身进行辐射加热,以及通过气体对流加热。当罐内温度以15~20℃/h 达到 60~65℃(此温度根据工艺要求而定)时,预脱水阶段结束。5.2 预热阶段当铁芯和线圈达到一定的温度时,线圈吸收热量已明显下...
