石鸡水电站工业视频系统安装技术方案20160322资料

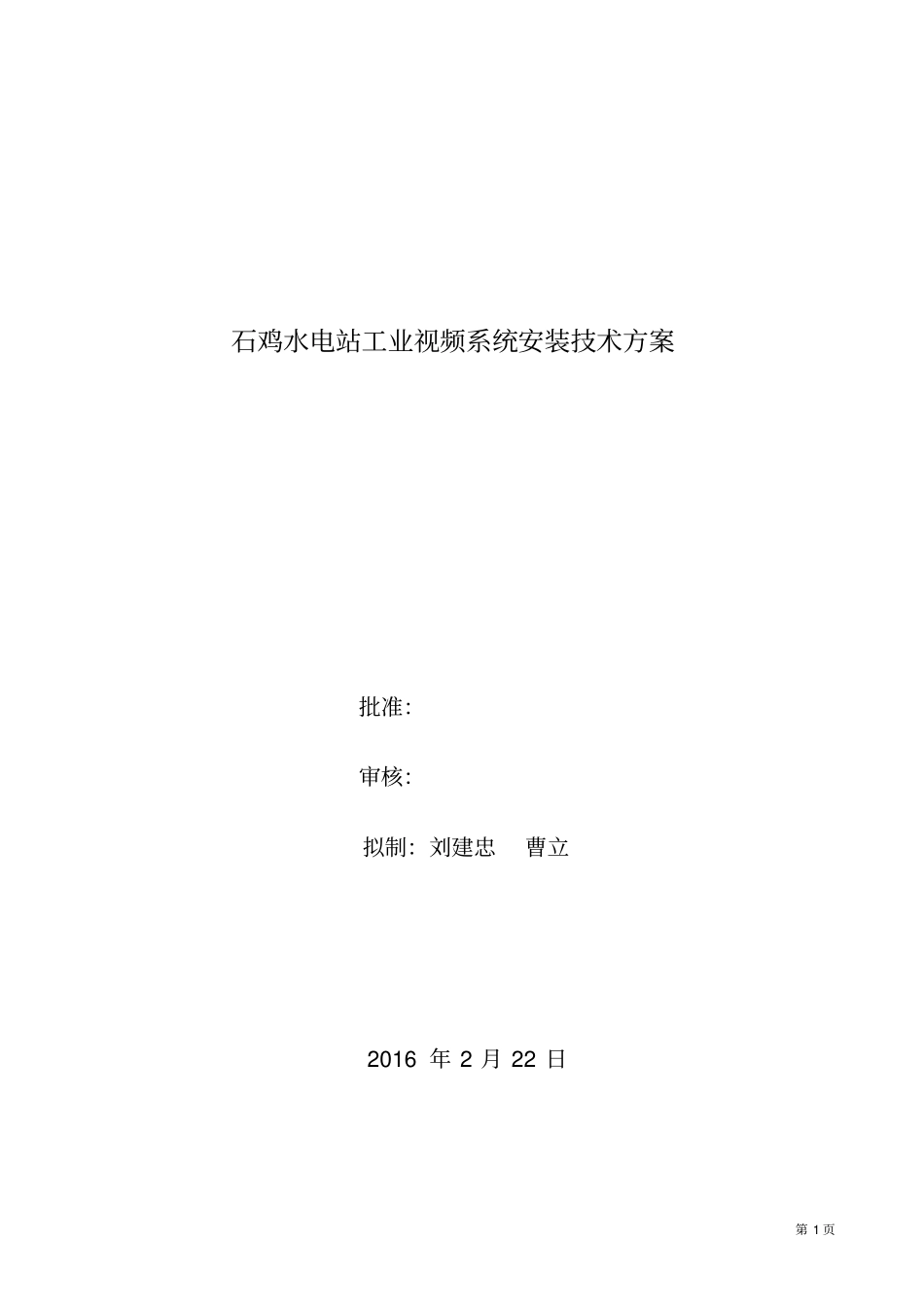

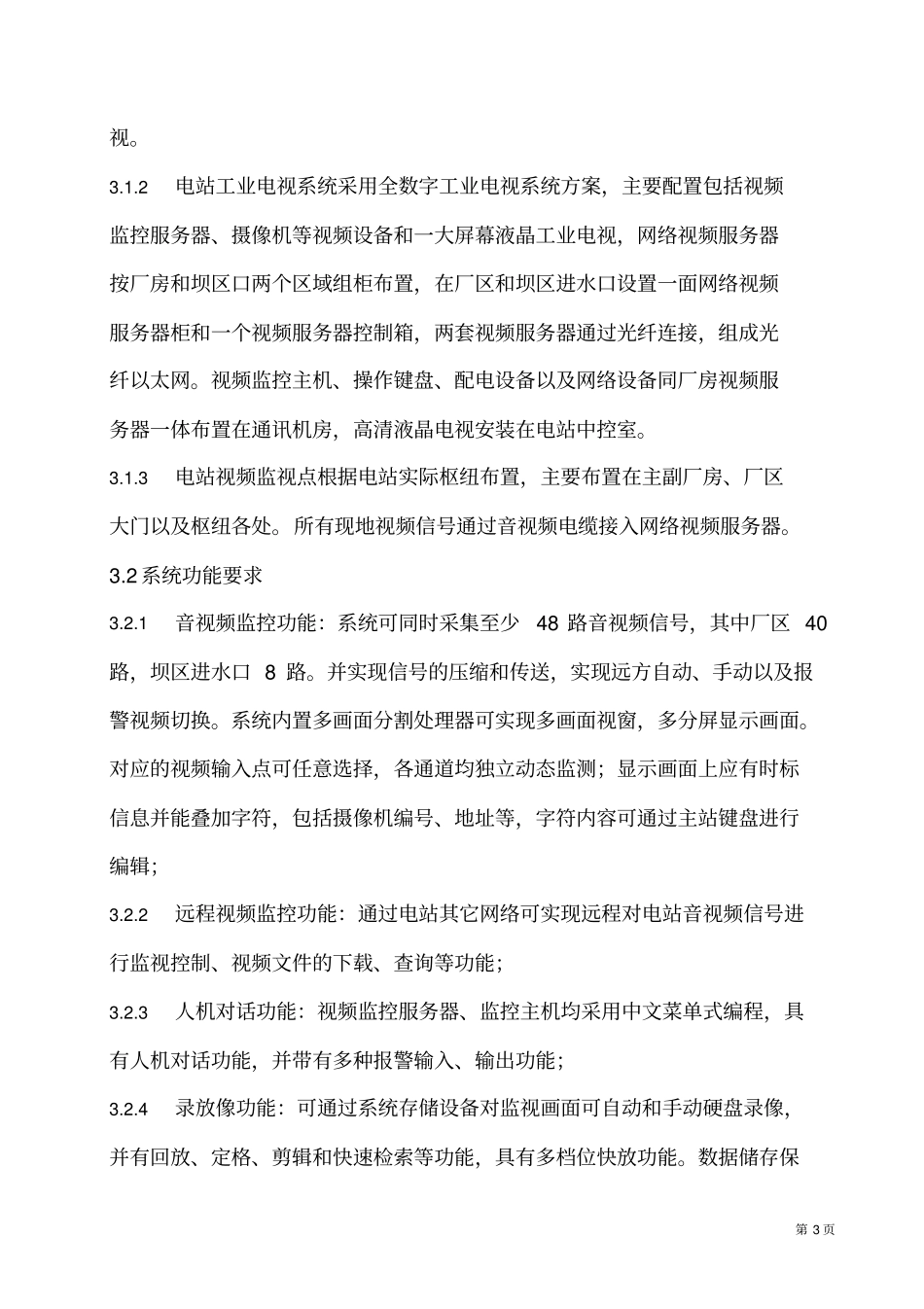

第 1 页石鸡水电站工业视频系统安装技术方案批准：审核：拟制：刘建忠曹立2016 年 2 月 22 日第 2 页石鸡水电站工业视频系统安装技术方案1．工程概述石鸡水电站共安装了2 台单机容量为 32MW 轴流转桨式水轮发电机组，电站厂房主要由水轮机层发、发电机层、中控室和配电室、蜗壳层、排水廊道、调压井、厂区、枢纽组成。为了加强对设备的监视，实时监控各生产区域，及时了解现场人员的实际工作情况，便于及时应付处理突发变故事件等，现计划在石鸡电站组建工业视频监控系统，所建成的工业电视视频监控系统同时应满足《陇南市特种设备安全领域在线监控系统建设方案-陇质监[2015]25 号的要求。2．工程依据GBJ115-87 《工业电视系统工程设计规范》GA/T74-94 《安全防范系统通用图形符号》GB50348-2004 《安全防范工程技术规范》GA308-2001 《安全防范系统验收规则》 。GA/T367-2001 《入侵报警系统技术要求》 。GA/75-94 《安全防范系统工程程序与要求》 。GA/T367-2001 《视频安防监控系统技术要求》 。3.技术规范3.1总则3.1.1电站工业电视系统采用全数字式网络视频结构，选用性能良好的数字式视频服务器， 100M/1000M 以太网结构，电站配置一套数字液晶特高清电第 3 页视。3.1.2电站工业电视系统采用全数字工业电视系统方案，主要配置包括视频监控服务器、摄像机等视频设备和一大屏幕液晶工业电视，网络视频服务器按厂房和坝区口两个区域组柜布置，在厂区和坝区进水口设置一面网络视频服务器柜和一个视频服务器控制箱，两套视频服务器通过光纤连接，组成光纤以太网。视频监控主机、操作键盘、配电设备以及网络设备同厂房视频服务器一体布置在通讯机房，高清液晶电视安装在电站中控室。3.1.3电站视频监视点根据电站实际枢纽布置，主要布置在主副厂房、厂区大门以及枢纽各处。所有现地视频信号通过音视频电缆接入网络视频服务器。3.2 系统功能要求3.2.1音视频监控功能：系统可同时采集至少48 路音视频信号，其中厂区 40路，坝区进水口 8 路。并实现信号的压缩和传送，实现远方自动、手动以及报警视频切换。系统内置多画面分割处理器可实现多画面视窗，多分屏显示画面。对应的视频输入点可任意选择，各通道均独立动态监测；显示画面上应有时标信息并能叠加字符，包括摄像机编号、地址等，字符内容可通过主站键盘进行编辑；3.2.2远程视频监控功能：通过电站其它网络可实现远程对电站音视频信号进行监视控制、视频文件的...
