矿物加工选矿厂课程方案说明书

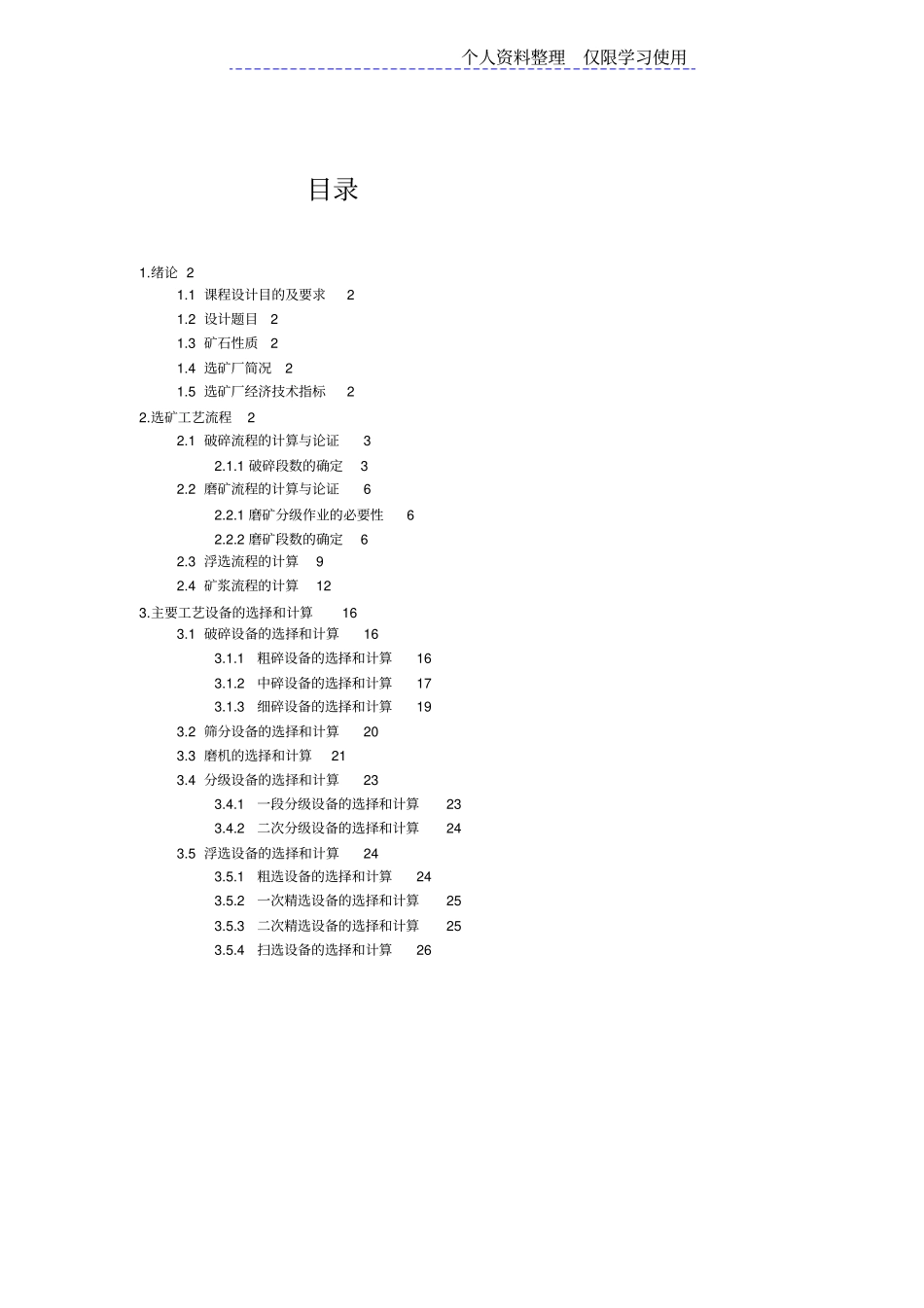

个人资料整理仅限学习使用课程设计说明书设计题目：日处理 2500 吨的铜矿石浮选厂班级： 矿加 2018 学生姓名：谷保明指导教师：赵通林 2018 年 12 月 13 日个人资料整理仅限学习使用目录1.绪论 21.1 课程设计目的及要求21.2 设计题目21.3 矿石性质21.4 选矿厂简况21.5 选矿厂经济技术指标22.选矿工艺流程22.1 破碎流程的计算与论证32.1.1 破碎段数的确定32.2 磨矿流程的计算与论证62.2.1 磨矿分级作业的必要性62.2.2 磨矿段数的确定62.3 浮选流程的计算92.4 矿浆流程的计算123.主要工艺设备的选择和计算163.1 破碎设备的选择和计算163.1.1粗碎设备的选择和计算163.1.2中碎设备的选择和计算173.1.3细碎设备的选择和计算193.2 筛分设备的选择和计算203.3 磨机的选择和计算213.4 分级设备的选择和计算233.4.1一段分级设备的选择和计算233.4.2二次分级设备的选择和计算243.5 浮选设备的选择和计算243.5.1粗选设备的选择和计算243.5.2一次精选设备的选择和计算253.5.3二次精选设备的选择和计算253.5.4扫选设备的选择和计算26个人资料整理仅限学习使用1.绪论1.1 课程设计目的及要求根据教案大纲要求，《选矿厂设计》授课结束后，于毕业设计前，学生要用两周时间进行课程设计。目的：本课程设计是矿物加工工程专业教案内容的环节之一，使学生在设计中学习，巩固和提高工程设计理论与解决实际问题的内力，综合运用所学的有关工程知识。并为毕业设计打下良好的基础。要求：设计任务书下达后，设计者必须独立认真分析与计算，按期完成设计中所规定的具体任务。1.2 设计题目《设计日处理2500 吨的铜矿石浮选厂》1.3 矿石性质该矿石其主要金属黄铜矿、辉铜矿极少量孔雀石，脉石矿物以角闪石、绿泥石为主，并含有少量云母等，矿石密度3000Kg/m3,，松散密度为1800Kg/m3，原矿含水4%，铜矿石品位为1.48%。硬度中等，在黄铁矿含量较大的矿石中，磨矿矿石会过粉碎。黄铜矿很容易浮选，用少量硫化矿物阴离子捕收剂，就能很好的浮选。1.4 选矿厂简况所设计选矿厂处理量2500 吨/ 日，工艺流程为三段一闭路、阶段磨矿、粗细分级、浮选工艺流程，日产精矿量134.64 吨。主要车间有破碎车间、筛分车间、浮选车间。1.5 选矿厂经济技术指标原矿处理量：2500 吨/ 天；日产精矿量：134.64吨/ 天：原矿品味：1.48%；精矿品味：24.25%；尾矿品味： 0.12%。2.选矿工艺流程破碎部分：本矿石属于中硬度矿石，采用三段一闭路破碎流程。磨矿...
