研磨加工过程的一般计算

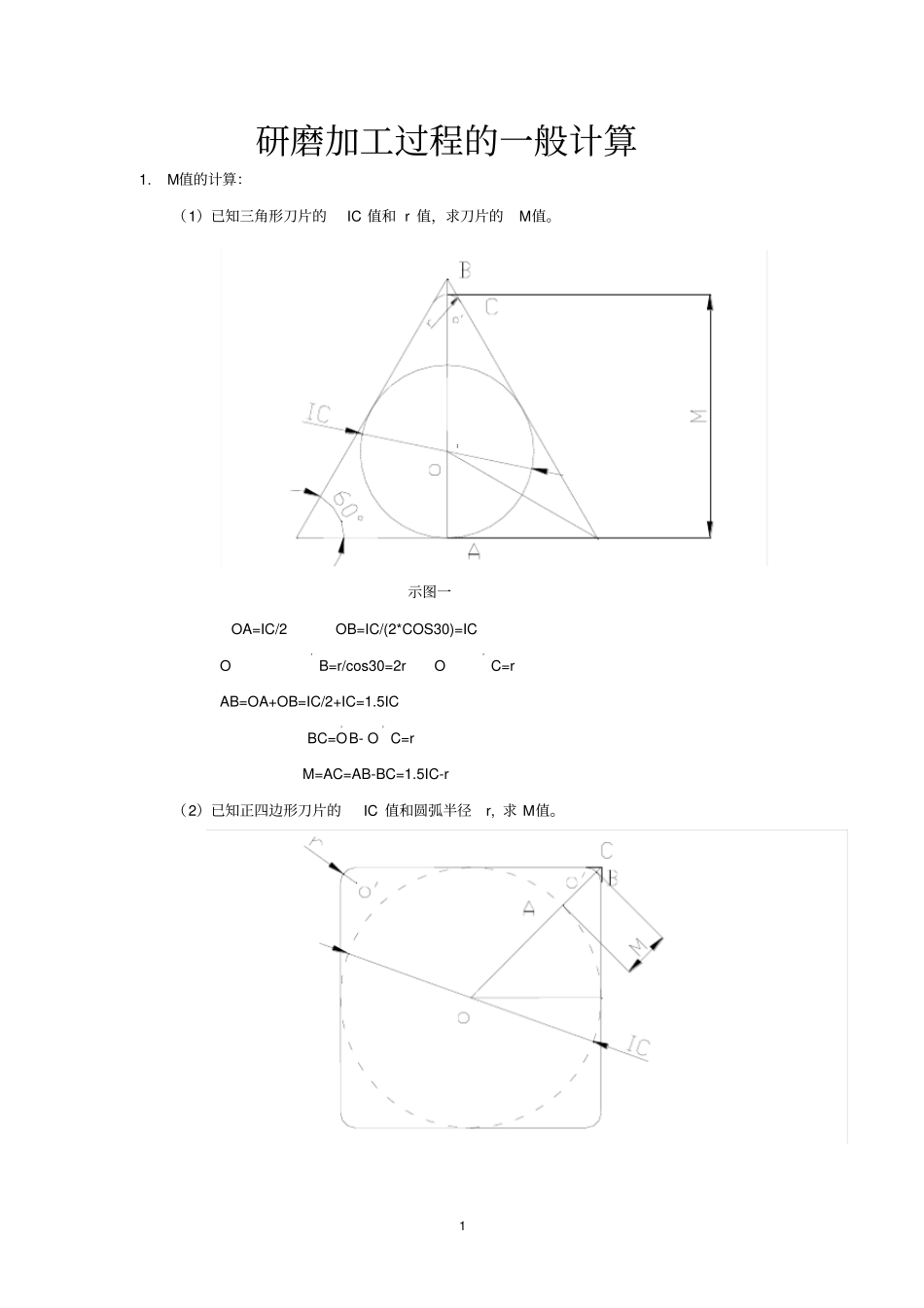

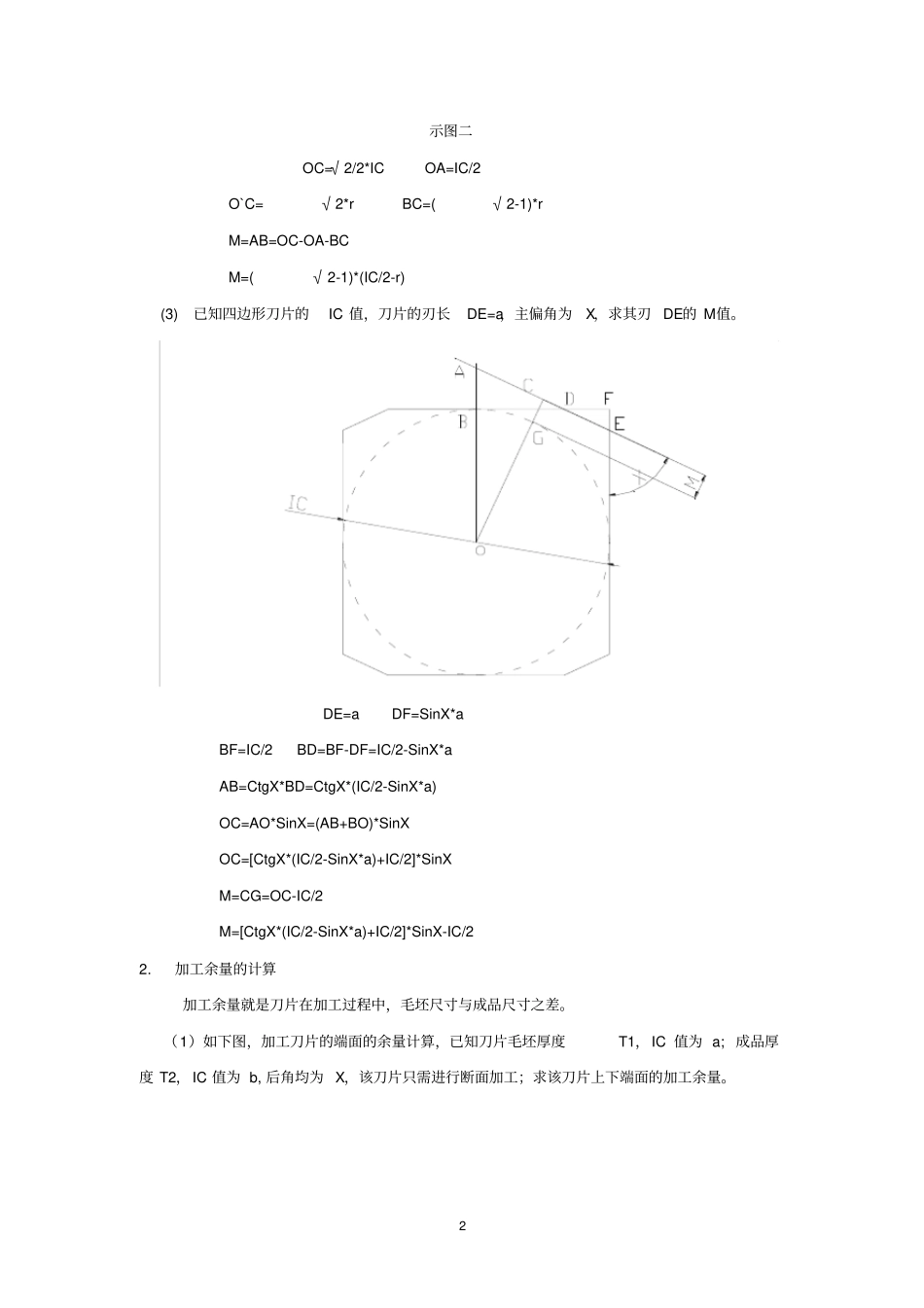

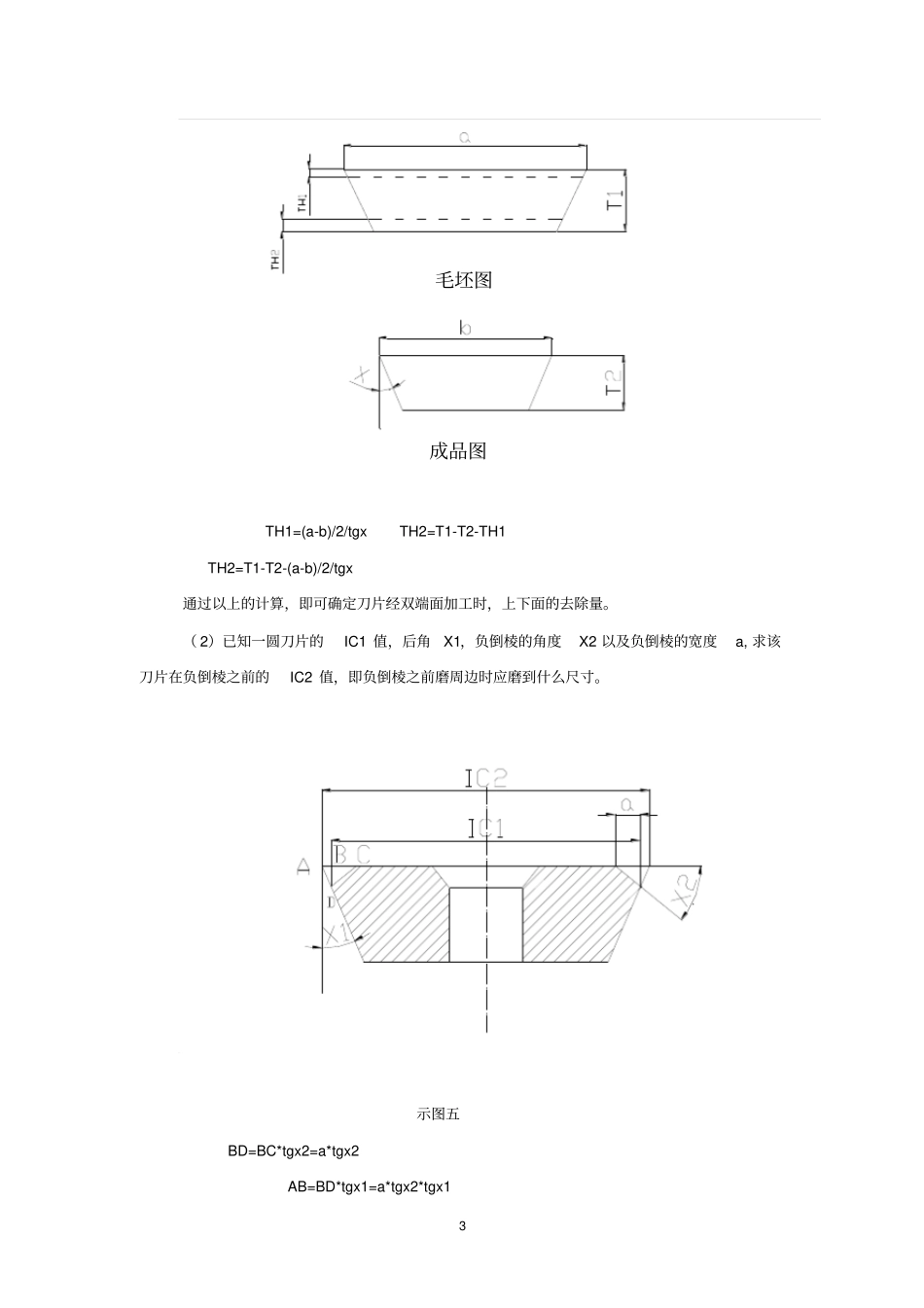

1 研磨加工过程的一般计算1.M值的计算：（1）已知三角形刀片的IC 值和 r 值，求刀片的M值。示图一 OA=IC/2 OB=IC/(2*COS30)=IC O’B=r/cos30=2r O’C=r AB=OA+OB=IC/2+IC=1.5IC BC=O’B- O’C=r M=AC=AB-BC=1.5IC-r （2）已知正四边形刀片的IC 值和圆弧半径r, 求 M值。2 示图二OC=√2/2*IC OA=IC/2 O`C=√2*r BC=(√2-1)*r M=AB=OC-OA-BC M=(√ 2-1)*(IC/2-r) (3) 已知四边形刀片的IC 值，刀片的刃长DE=a，主偏角为X，求其刃 DE的 M值。DE=a DF=SinX*a BF=IC/2 BD=BF-DF=IC/2-SinX*a AB=CtgX*BD=CtgX*(IC/2-SinX*a) OC=AO*SinX=(AB+BO)*SinX OC=[CtgX*(IC/2-SinX*a)+IC/2]*SinX M=CG=OC-IC/2 M=[CtgX*(IC/2-SinX*a)+IC/2]*SinX-IC/2 2.加工余量的计算加工余量就是刀片在加工过程中，毛坯尺寸与成品尺寸之差。（1）如下图，加工刀片的端面的余量计算，已知刀片毛坯厚度T1，IC 值为 a; 成品厚度 T2，IC 值为 b, 后角均为 X，该刀片只需进行断面加工；求该刀片上下端面的加工余量。3 毛坯图成品图 TH1=(a-b)/2/tgx TH2=T1-T2-TH1 TH2=T1-T2-(a-b)/2/tgx 通过以上的计算，即可确定刀片经双端面加工时，上下面的去除量。（ 2）已知一圆刀片的IC1 值，后角X1，负倒棱的角度X2 以及负倒棱的宽度a, 求该刀片在负倒棱之前的IC2 值，即负倒棱之前磨周边时应磨到什么尺寸。示图五 BD=BC*tgx2=a*tgx2 AB=BD*tgx1=a*tgx2*tgx1 4 IC2=IC1+2*AB=IC1+2*a*tgx1*tgx2 3. 周边磨床编程时的距离计算如下面长方形的刀片，刀片的夹紧、转位位置在刀片的几何中心O，已知刀片的IC值和长边 a, 小面位置角X 和它的 M值，求小面到转位中心的距离OB的长。示图六 OO`=(a-IC)/2 O`A=IC/2+M O`C=OO`*SinX=(a-IC)/2*SinX OB=O`A-O`C=IC/2+M-(a-IC)/2*SinX 即小面到转位中心的距离OB的长为 IC/2+M-(a-IC)/2*SinX 4.周边磨床编程时的转角的计算周边磨床编程时需要知道倒圆的转角。如下所示，已知圆弧的半径r, 圆弧只与相邻的一条主切削刃相切，而与另一条主切削刃相交，圆弧在主切削刃上的投影长为a,求倒圆的转角X。5 示图七 O`A=O`D=r AB=CD=a O`C=O`D-CD=r-a CosX=O`C/O`A=(r-a)/r=1-a/r X=arc Cos(1-a/r)
