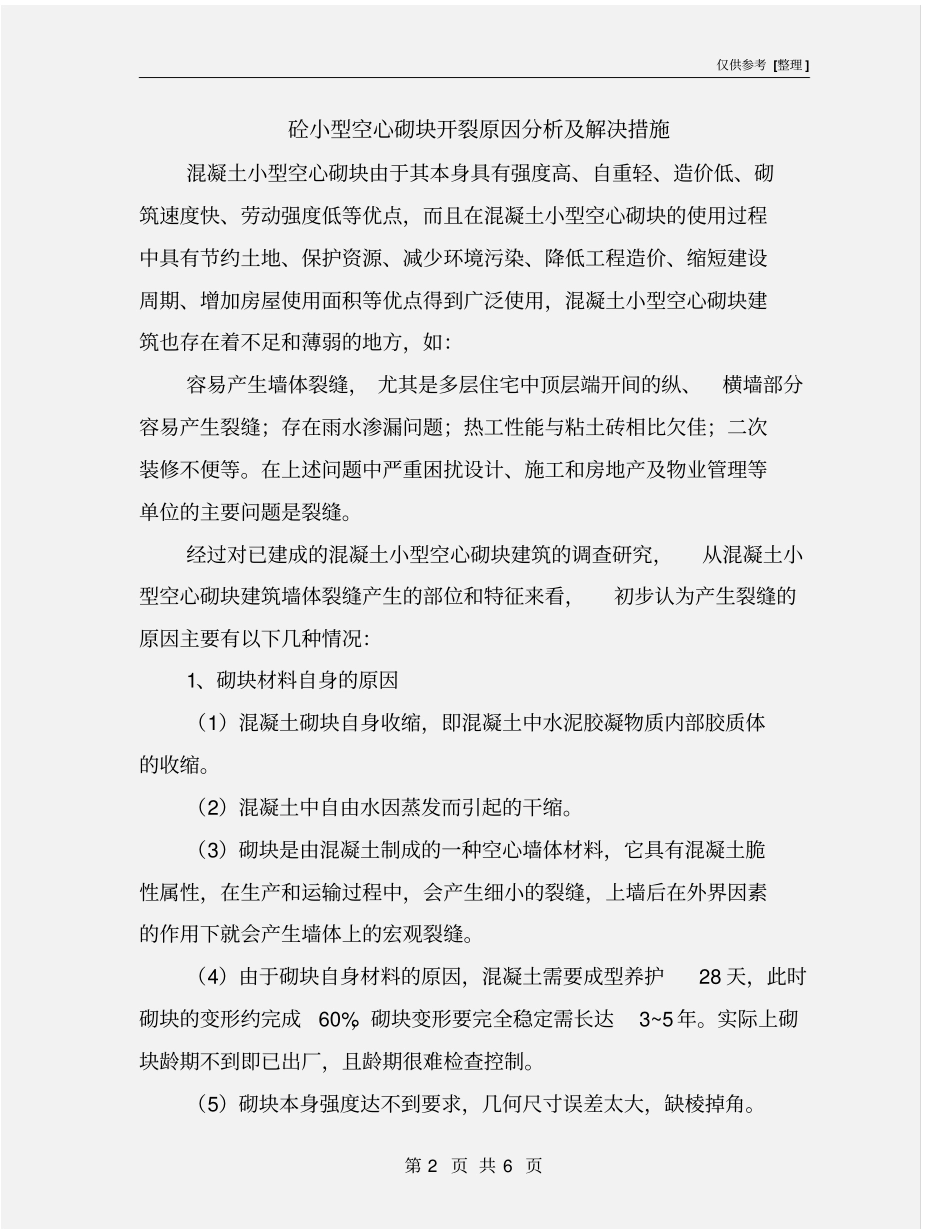

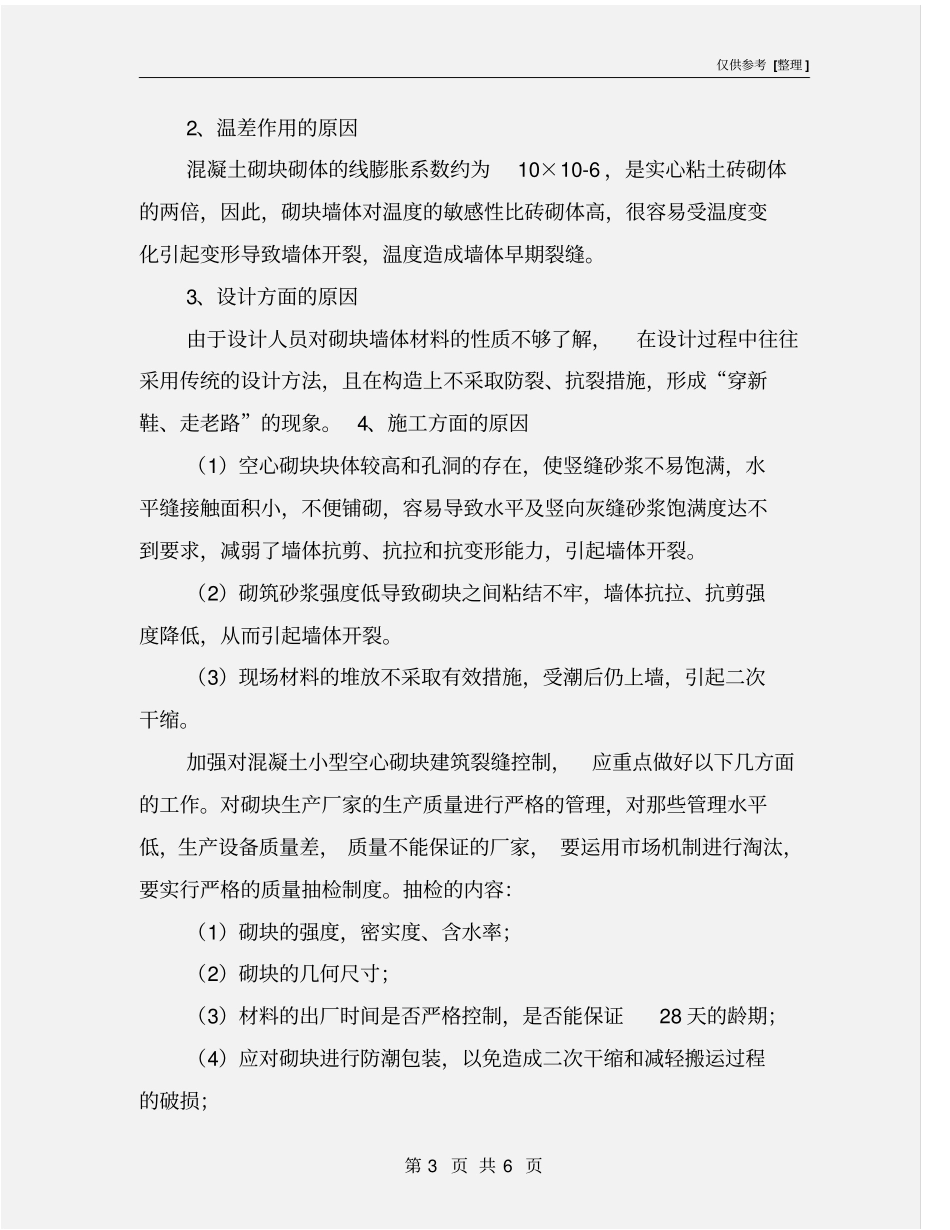

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书砼小型空心砌块开裂原因分析及解决措施日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页砼小型空心砌块开裂原因分析及解决措施混凝土小型空心砌块由于其本身具有强度高、自重轻、造价低、砌筑速度快、劳动强度低等优点，而且在混凝土小型空心砌块的使用过程中具有节约土地、保护资源、减少环境污染、降低工程造价、缩短建设周期、增加房屋使用面积等优点得到广泛使用，混凝土小型空心砌块建筑也存在着不足和薄弱的地方，如：容易产生墙体裂缝， 尤其是多层住宅中顶层端开间的纵、横墙部分容易产生裂缝；存在雨水渗漏问题；热工性能与粘土砖相比欠佳；二次装修不便等。在上述问题中严重困扰设计、施工和房地产及物业管理等单位的主要问题是裂缝。经过对已建成的混凝土小型空心砌块建筑的调查研究，从混凝土小型空心砌块建筑墙体裂缝产生的部位和特征来看，初步认为产生裂缝的原因主要有以下几种情况：1、砌块材料自身的原因（1）混凝土砌块自身收缩，即混凝土中水泥胶凝物质内部胶质体的收缩。（2）混凝土中自由水因蒸发而引起的干缩。（3）砌块是由混凝土制成的一种空心墙体材料，它具有混凝土脆性属性，在生产和运输过程中，会产生细小的裂缝，上墙后在外界因素的作用下就会产生墙体上的宏观裂缝。（4）由于砌块自身材料的原因，混凝土需要成型养护28 天，此时砌块的变形约完成60%，砌块变形要完全稳定需长达3~5 年。实际上砌块龄期不到即已出厂，且龄期很难检查控制。（5）砌块本身强度达不到要求，几何尺寸误差太大，缺棱掉角。仅供参考 [整理 ] 第 3 页 共 6 页2、温差作用的原因混凝土砌块砌体的线膨胀系数约为10×10-6 ，是实心粘土砖砌体的两倍，因此，砌块墙体对温度的敏感性比砖砌体高，很容易受温度变化引起变形导致墙体开裂，温度造成墙体早期裂缝。3、设计方面的原因由于设计人员对砌块墙体材料的性质不够了解，在设计过程中往往采用传统的设计方法，且在构造上不采取防裂、抗裂措施，形成“穿新鞋、走老路”的现象。 4、施工方面的原因（1）空心砌块块体较高和孔洞的存在，使竖缝砂浆不易饱满，水平缝接触面积小，不便铺砌，容易导致水平及竖向灰缝砂浆饱满度达不到要求，减弱了墙体抗剪、抗拉和抗变形能力，引起墙体开裂。（2）砌筑砂浆强度低导致砌块之间粘结不牢，墙体抗拉、抗剪强度降低，从而引起墙体开裂。（...
